Mettre en évidence:
Alarme de port fibre: |
soutien |
Alarme de port fibre: |
soutien |
Réinitialisation programmée: |
soutien |
Alimentation PoE programmée: |
soutien |
Dimensions (L x P x H): |
93x71x29mm |
Dimensions (L x P x H): |
93x71x29mm |
Options de montage: |
De bureau ou monté sur un rack standard à 14 emplacements |
Options de montage: |
De bureau ou monté sur un rack standard à 14 emplacements |
Poids: |
100G |
Puissance d'entrée: |
Prise de courant 44 ~ 58 V CC, 5,5 x 2,1 mm / Adaptateur externe CA vers CC |
Enveloppe: |
Boîtier en aluminium |
Statut du tableau de service: |
Température Tension Courant |
Budget PoE: |
Budget PoE jusqu'à 95 W (44-58 V CC) |
Standard: |
IEEE 802.3af/at/bt PoE++ PSE (af : 15,4 W, at : 30 W, bt type3 : 60 W, bt type4 : 95 W |
Température de fonctionnement: |
-20°C à 70°C (-20°F à 162°F) |

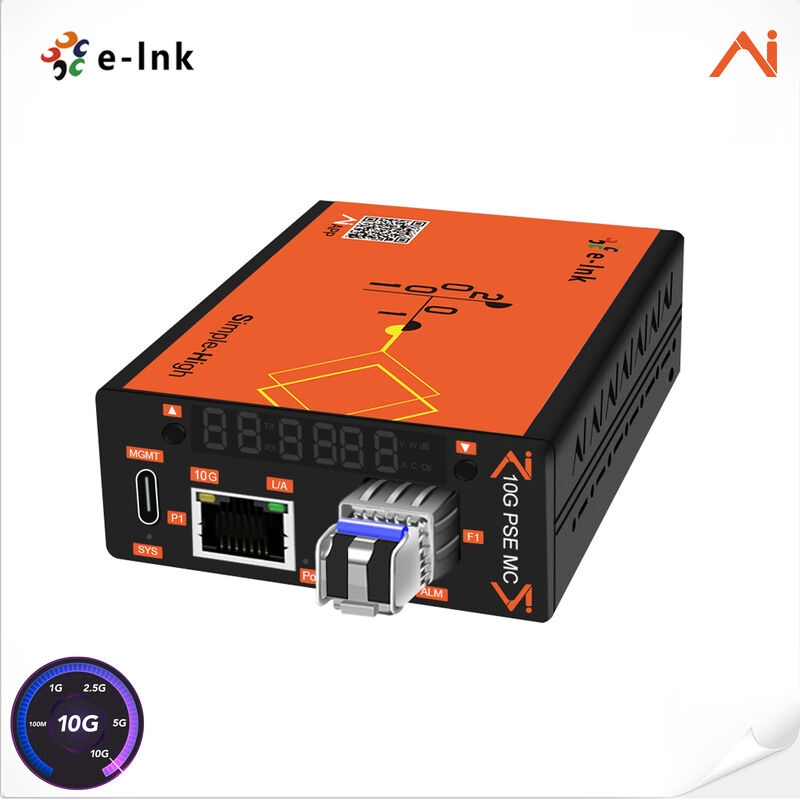

Convertisseur multimédia en fibre optique de type SFP+ PoE
Convertisseur de média fibre optique RJ45 10G/5G/2.5G/1G/100M intelligent AI géré vers SFP+ PoE 10G - Aperçu
Le convertisseur de média PoE intelligent géré AI LNK-AI10GMP-SFP est un appareil innovant basé sur l'IA, développé indépendamment par E-link pour les réseaux 10G haute performance. Il permet une configuration intuitive et une surveillance en temps réel via une application mobile ou une interface web, éliminant le besoin d'équipements de test externes. Les utilisateurs peuvent accéder aux données opérationnelles clés, y compris l'état de l'alimentation, les conditions des ports SFP+ et Ethernet, ainsi qu'à des diagnostics complets du module SFP+ tels que la puissance optique, la longueur d'onde, la distance de transmission, le débit de données et la température.
Doté d'un ensemble complet de fonctions, d'une utilisation conviviale, de multiples mécanismes d'alerte en temps réel et de flux de maintenance rationalisés, ce convertisseur réduit considérablement les coûts d'installation et d'exploitation. Il offre une solution de gestion de ligne PoE haute performance et rentable, conçue pour répondre aux exigences des réseaux à large bande passante pilotés par l'IA.
Le convertisseur est largement adapté à une variété d'applications exigeantes, notamment les systèmes de prévention des incendies de forêt, la surveillance des zones aquatiques, les autoroutes, les routes urbaines, les réseaux de transport ferroviaire, les immeubles de bureaux haut de gamme, les installations pétrochimiques, ainsi que la communication et la surveillance des équipements automatisés.
Convertisseur de média fibre optique RJ45 10G/5G/2.5G/1G/100M intelligent AI géré vers SFP+ PoE 10G - Caractéristiques
148 800 pps (100 Mbps) Application mobile et gestion Web intelligente sur PC nouvellement auto-développées par E-link.
148 800 pps (100 Mbps) Affichage d'écran en un clic : état actuel du système, tension, température ; puissance de transmission du module optique, puissance de réception ;Courant►Conforme à la norme Ethernet IEEE 802.3ae 10GbpsInformations sur le module SFP et données DDM ; seuils de puissance optique définis par l'utilisateur ; redémarrage programmé défini par l'utilisateur, etc.
148 800 pps (100 Mbps) Il s'éloigne des interfaces de gestion complexes traditionnelles en►
148 800 pps (100 Mbps) ► Port Fibre optique : 1 x 1000M/2.5G/5G/10G SFP/SFP+
148 800 pps (100 Mbps) Courant Convertisseur de média fibre optique RJ45 10G/5G/2.5G/1G/100M intelligent AI géré vers SFP+ PoE 10G - Index Techniques
Mode d'accèsPSE IEEE802.3af/at/bt 95WConforme à la norme Ethernet IEEE 802.3ab 1000BASE-T Conforme à la norme Ethernet IEEE 802.3bz 2.5G/5GBASE-T
148 800 pps (100 Mbps) Conforme à la norme Ethernet IEEE 802.3ae 10GbpsPrend en charge la négociation automatique et le mode duplex partiel/complet 100 Mbps et le mode duplex complet 1/2.5/5/10 Gbps Convertisseur de média fibre optique RJ45 10G/5G/2.5G/1G/100M intelligent AI géré vers SFP+ PoE 10G - ApplicationStockage et transfertTaux de filtrage de transfert
148 800 pps (100 Mbps) 1 488 000 pps (1000 Mbps)3 720 000 pps (2500 Mbps)7 440 000 pps (5 Gbps)
14 880 000 pps (10 Gbps)
|
Trafic9K entrées, apprentissage et vieillissement automatiques des adresses sourceLongueur de paquet maximale
|
|
16 Ko
|
Table d'adresses9K entrées, apprentissage et vieillissement automatiques des adresses sourceFonctions intelligentes AI gérées État du panneau de serviceTempératureTension
|
|
Courant
|
|
État du port RJ45
|
État de la liaison
|
|
Débit
|
|
État LFP
|
|
Tension d'alimentation PSE
|
|
Consommation d'énergie PSE
|
|
Affectation des broches d'alimentation
|
|
État du port SFP
|
|
État de la liaison
|
PN/SN
|
|
Puissance TX
|
Puissance RX
|
|
Toutes les informations DDM
|
|
Commutateur DIP
|
|
Dip1
|
|
LFP
|
|
Dip2
|
|
5G
|
Dip3
|
|
2.5G
|
Dip4
|
|
1.25G
|
Alarme de port fibre optique
|
|
Support
|
|
Réinitialisation programmée
|
Support
|
|
|
Alimentation PoE programmée
|
|
Support
|
|
Port d'interface
|
PoE (Power over Ethernet)
|
|
|
Interface Ethernet RJ45 10G/5G/2.5G/1G/100M/10M BASE-T Négociation automatique, MDI/MDI-X automatiqueCâble : Câble UTP Cat 3/4/5/6/7
|
|
Port SFP
|
|
1 x SFP/SFP+ 1000M/2.5G/5G/10G
|
|
Câble :
|
|
LNK-AI10GMP60-SFP
|
|
Monofibre : câble fibre optique 9/125um, distance : 20/40/80/100/120/160/200 km
|
PoE (Power over Ethernet)
|
|
|
Norme
|
|
IEEE 802.3af/at/bt PoE++ PSE (af : 15.4W, at : 30W, bt type3 : 60W, bt type4 : 95W)
|
|
Sortie d'alimentation PoE
|
|
95W max.
|
|
Affectation des broches d'alimentation
|
End-span + Mid-span : 1/2(+), 4/5(+), 3/6(-), 7/8(-)
|
Budget PoE
|
|
|
Jusqu'à 95W de budget PoE (44-58V DC)
|
Type d'alimentation PoE
|
|
802.3bt, End-span + Mid-span (Veuillez contacter le service client)
|
Mode PoE
|
|
90W IEEE802.3bt compatible avec le Mode A, Mode B. 30W IEEE802.3at compatible avec le Mode B, si le Mode A est nécessaire, veuillez contacter le service client)
|
Électrique et mécanique
|
|
Alimentation d'entrée
|
Dimensions (L x P x H)
|
|
|
Adaptateur secteur externe AC-DC
|
Dimensions (L x P x H)
|
|
|
3W Max.
|
Dimensions (L x P x H)
|
|
|
93 x 71 x 29 mm
|
|
Poids
|
100g Boîtier
|
|
Boîtier en aluminium
|
|
Options de montage
|
Bureau ou montage sur rack standard à 14 emplacements
|
|
Indicateurs LEDAllumé fixe : Liaison du port SFP établie
Clignotant (vert) : En fonctionnement Clignotant (orange) : Transmission de données USB Éteint : Pas de liaison du port SFP F1 ALMÉteint : Pas de liaison ou liaison 10M/100M/1000M/2.5G/5G établieP1 L/AAllumé fixe : Liaison du port Ethernet établieClignotant : Transmission de données
Éteint : Pas de liaison du port Ethernet F1 L/AAllumé fixe : Liaison du port SFP établie Clignotant : Transmission de données Éteint : Pas de liaison du port SFP F1 ALMLED rouge allumée fixe : Puissance optique reçue inférieure au seuil LED orange allumée fixe : Puissance optique reçue proche du seuilÉteint : Puissance optique reçue normale
|
|
POE
|
|
LED verte clignotant lentement : PD connecté
|
LED rouge allumée fixe : Anormal Convertisseur de média fibre optique RJ45 10G/5G/2.5G/1G/100M intelligent AI géré vers SFP+ PoE 10G - ApplicationEnvironnemental Température de fonctionnement Convertisseur de média fibre optique RJ45 10G/5G/2.5G/1G/100M intelligent AI géré vers SFP+ PoE 10G - ApplicationTempérature de stockageApprobations réglementairesHumidité relative Convertisseur de média fibre optique RJ45 10G/5G/2.5G/1G/100M intelligent AI géré vers SFP+ PoE 10G - Application > 200 000 heuresApprobations réglementairesISO9001, CE, FCC Partie 15 Classe A, RoHS Convertisseur de média fibre optique RJ45 10G/5G/2.5G/1G/100M intelligent AI géré vers SFP+ PoE 10G - Application Convertisseur de média fibre optique RJ45 10G/5G/2.5G/1G/100M intelligent AI géré vers SFP+ PoE 10G - Informations de commande
|
|
Modèle
|
DescriptionOptions SFP 1 x SFP/SFP+ Base-X 1000M/2.5G/5G/10G vers 1 x BASE-T 10/100M/1000M/2.5G/5G/10G Convertisseur de média fibre optique PoE+ intelligent AI, IEEE802.3at 30W, adaptateur secteur AC-DC inclus
|
|
LNK-AI10GMP60-SFP
|
1 x SFP/SFP+ Base-X 1000M/2.5G/5G/10G vers 1 x BASE-T 10/100M/1000M/2.5G/5G/10G Convertisseur de média fibre optique PoE++ intelligent AI, IEEE802.3bt 60W, adaptateur secteur AC-DC inclus
|
|
LNK-AI10GMP90-SFP
|
1 x SFP/SFP+ Base-X 1000M/2.5G/5G/10G vers 1 x BASE-T 10/100M/1000M/2.5G/5G/10G Convertisseur de média fibre optique PoE++ intelligent AI, IEEE802.3bt 95W, adaptateur secteur AC-DC inclusOptions SFP ► Option SFP. Veuillez sélectionner votre SFP sur notre page Options SFP. ► Le module SFP doit être acheté séparément.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
