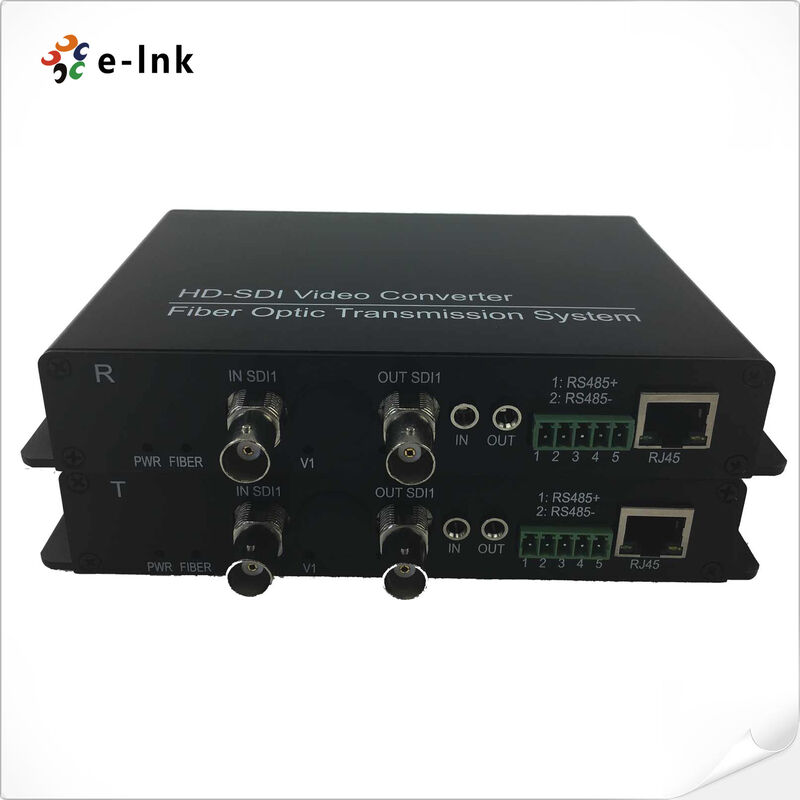

Convertisseur de fibre SDI avec RS485 RS422 RS232 Ethernet CWDM 3.2 Gbps
Convertisseur de fibre SDI avec RS485 RS422 RS232 Ethernet CWDM 3.2 Gbps
ModèleLes données sont fournies par l'organisme.
Description et aperçu du produit
Le convertisseur SD/HD/3G-SDI + RS485/RS422/RS232 Données + 10/100M Ethernet sur fibre fournit
Une solution complète de transmission multi-signaux pour les environnements professionnels exigeants.
La technologie de transmission de fibres optiques entièrement numériques avancée, ce dispositif assure un transport de
les signaux vidéo SDI non compressés, y compris les codes audio et horaires intégrés, ainsi que la commande vitale et
Le convertisseur excelle dans la fourniture de longue distance, sans distorsion
la transmission vidéo tout en maintenant la clarté et la stabilité de la qualité de la diffusion, ce qui en fait un pilier idéal
pour les réseaux vidéo et de données complexes et critiques.
Conçu pour une transparence opérationnelle et une facilité d'utilisation, le convertisseur dispose d'un état LED intuitif
Il est doté d'indicateurs permettant une surveillance visuelle immédiate de la puissance, de l'intégrité de la liaison fibre et de l'activité du signal.
une flexibilité accrue est assurée par une prise en charge intégrée des protocoles de données série RS485, RS422 et RS232,
permettant la transmission bidirectionnelle des commandes de commande, des données des capteurs et des informations sur l'état des commutateurs.
combiné avec un port Ethernet standard 10/100M, permet une intégration réseau transparente et une connexion à distance
gestion, permettant aux utilisateurs de personnaliser le système pour répondre à des applications diverses et en évolution
exigences sans compromettre les performances.
Ce convertisseur polyvalent est conçu pour une large gamme d'applications industrielles et commerciales.
Les principaux déploiements comprennent des systèmes de transport intelligents pour la surveillance du trafic, une sécurité étendue
et les réseaux de surveillance, ainsi qu'une surveillance industrielle solide dans des secteurs tels que la production d'électricité,
Il est également parfaitement adapté aux applications de radiodiffusion.
comme la transmission de programmes télévisés et la production d'événements en direct dans les stades, ainsi que pour le périmètre militaire
En consolidant la vidéo, les données et les signaux de contrôle en un seul système fiable.
connexion par fibre optique, ce convertisseur simplifie l'infrastructure, réduit les coûts et offre la fiabilité requise
pour des opérations 24 heures sur 24 et 7 jours sur 7 dans les environnements les plus difficiles.
Caractéristiques clés
-
Prise en charge de la double longueur d'onde et du spectre CWDM complet
Opère sur 1310nm, 1550nm et 16 autres G ITU-T.694.2 longueurs d'onde CWDM compatibles pour un déploiement polyvalent de fibres.
-
Gestion avancée de l'intégrité du signal
Équalisation automatique des câbles pour tous les débits de données jusqu'à 3,2 Gb/s, assurant une performance optimale sur de longues distances.
-
Surveillance complète du statut
Indicateurs LED multifonction pour la surveillance en temps réel de la puissance, de la liaison fibre et de l'état de l'activité des données.
-
Régénération du signal et récupération de l'horloge
Régénération intégrée du signal vidéo et récupération d'horloge conforme à SMPTE 292M (2,9 Gb / s) pour une qualité de signal impeccable.
-
Flexibilité du SFP branché à chaud
Prend en charge les émetteurs-récepteurs SFP branchables à chaud pour une maintenance facile et des mises à niveau de réseau flexibles.
-
Transports vidéo multifomats à grande vitesse
Opération plug-and-play pour la transmission de formats vidéo SD-SDI, HD-SDI et 3G-SDI jusqu'à 3,2 Gb/s sur une seule fibre.
-
Compatibilité globale du format vidéo
Prend en charge un large éventail de normes vidéo, notamment 625/25 PAL, 525/29.97 NTSC, 720p50/59.94, et 1080p/i à différents débits d'images.
Spécifications techniques et indices
Interface à fibre optique:
|
Interface à fibres
|
simpleLC
|
|
Distance de transmission
|
550m- - Je vous en prie.120En kilomètres(dépend de l'émetteur-récepteur SFP)
|
|
Longueur d'onde
|
1310 nm /1550 nm(dépend du récepteur SFP)
|
Vidéo
|
Interface vidéo
|
BNC
|
|
Entrée/sortie vidéoVoust impédance
|
75Oh
|
|
Voltage d'entrée/sortie vidéo
|
Pour les appareils de surveillance, le système de surveillance doit être équipé d'un système de surveillance de la sécurité.
|
|
Taux de bits vidéo
|
Maximum de 3,2 Gb/s
|
|
Gain différentiel (10%Je ne sais pas.90% de l'APL)
|
< 1%
|
|
Norme SDI vidéo
|
Le système de détection de l'empreinte électronique est basé sur la méthode de détection de l'empreinte.
SMPTE425M3Gb/s Mapping ((3G-SDI)
SMPTE424M Interface série 3 Gb/s
|
Données
|
Interface physique
|
Terminus à vis de type industriel
|
|
Type de données
|
Le numéro d'enregistrement est le numéro d'enregistrement de l'appareil.
|
|
Soutien en matière de fréquence/taux
|
0 à 400 Kbps
|
Éthernet
|
Port
|
connecteur 10/100 Base-T, RJ-45
|
|
Mode de travail
|
Les deux types de logements:
|
|
Taux de données
|
10 Mbit/s et 100 Mbit/s Ethernet (adaptatif automatique)
|
Énergie
|
Adaptateur de puissance
|
Pour les appareils de commande électronique, le réglage de l'alimentation doit être effectué à l'aide d'un système de commande électronique.
|
|
Consommation d'électricité
|
3W
|
|
Dl'immission Taille
|
166*28*105MM
|
|
Poids de transport
|
1.1 kg par paire
|
|
(incluent les adaptateurs d'alimentation externes et la boîte à emballage)
|
Environnemental
|
Travailler Ttempérature
|
- Quarante°C +80°C
|
|
RéservationTempérature
|
- Quarante°C +85°C
|
|
Travailler Humidité
|
0 à 95%
|
|
Résultats de l'enquête
|
≥ 100000 heures
|
Scénarios d'application
-
Systèmes de vidéosurveillance et de contrôle pour l'automatisation industrielle
-
Transmission à distance multi-signaux par studio de radiodiffusion
-
Réseaux de gestion et de surveillance du trafic des transports
-
Systèmes de sécurité et de surveillance des installations du secteur de l'énergie
-
Production et distribution de signaux pour des événements en direct en plein air
