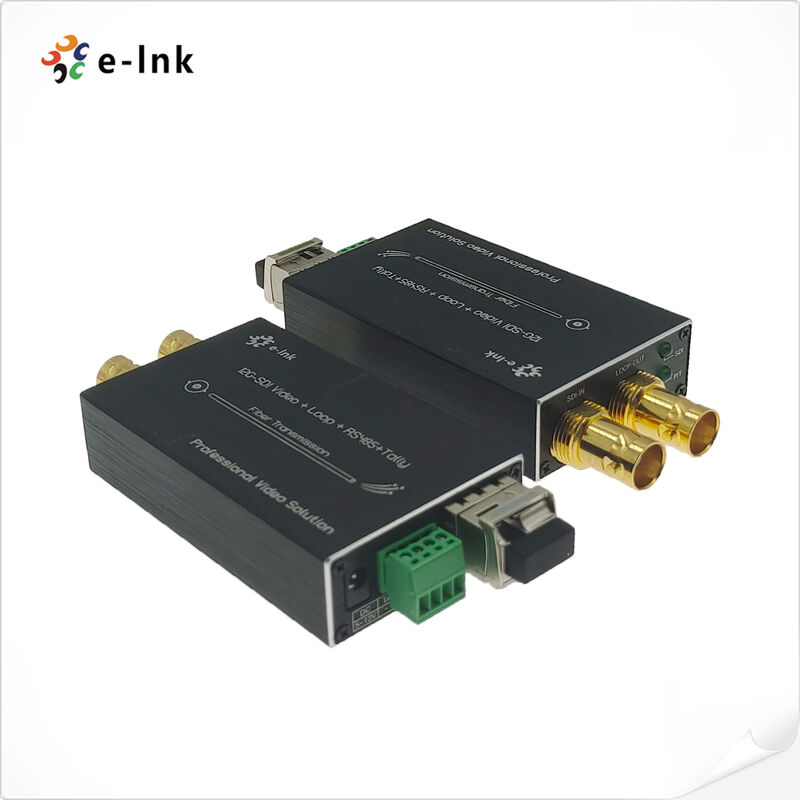

Mini Convertisseur Fibre 12G-SDI avec Tally RS485 80km Transmission 4K
Mini convertisseur de fibres 12G-SDI avec Tally RS485 80km Transmission 4K
Modèle: Série LNK-M12G-1V1T1D
Description et aperçu du produit
Le convertisseur Mini 12G-SDI en fibre avec Tally et RS485 représente une solution compacte mais puissante
Il s'agit d'un système de transmission de vidéos 4K à haute performance dans des environnements de diffusion limités en espace.
système miniaturisé en fibre optique intègre une vidéo 12G-SDI à canal unique avec audio intégré,
La communication de données bi-directionnelle RS485 par le biais d'une infrastructure de fibres optiques simplifiée.
La sortie de boucle 12G-SDI intégrée fournit une surveillance locale en temps réel tout en conservant l'intégrité
la qualité du signal tout au long de la chaîne de transmission, assurant une performance fiable dans des situations critiques
les applications.
Conçue pour les besoins de production ultra haute définition, cette paire de convertisseurs compacts offre
une qualité vidéo exceptionnelle prenant en charge la résolution 4K×2K à 3840×2160@60Hz tout en conservant une résolution totale
Le facteur de forme miniature dément ses caractéristiques.
Des capacités robustes, incorporant une technologie de fibre optique avancée qui fournit une immunité complète
Le canal de comptage intégré permet une précision de l'échantillonnage de l'échantillon.
L'interface RS485 facilite la commande à distance complète de l'appareil.
caméras, lentilles et autres équipements de diffusion.
Ce convertisseur à faible économie d'espace est particulièrement adapté aux flypacks de diffusion, aux unités de production mobiles,
La conception en miniature permet de réaliser des installations de studio compactes où l'espace de rack est un atout.
déploiement flexible dans des racks d'équipement surpeuplés, des supports de caméra et des installations de production portables
La transmission par fibre optique assure une transmission sécurisée, sans interférences...
libre fonctionnement sur de longues distances, ce qui le rend idéal pour les émissions extérieures 4K, les nouvelles électroniques
La première étape consiste à mettre en place des programmes de diffusion en direct en haute résolution.
La solution offre aux radiodiffuseurs et aux équipes de production une
Option de transmission fiable et haute performance qui répond aux exigences exigeantes des systèmes modernes
production ultra haute définition tout en optimisant l'utilisation de l'espace dans des équipements de plus en plus surpeuplés
Environnements
Caractéristiques clés
-
Prise en charge de l'audio intégré multicanal
Chaque canal 12G-SDI comporte 8 canaux audio intégrés pour une transmission audio-vidéo intégrée
-
Gestion intelligente de l'intégrité du signal
L'équalisation automatique des câbles maintient une qualité de signal optimale sur des longueurs de câble variables
-
Compatibilité complète des normes vidéo
Conforme aux normes ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) et ST-259 (SD)
-
Système de récupération d'horloge de précision
Réclocker intégré synchronise à des taux SMPTE de 11,88 Gbps à 270 Mbps avec support de sous-taux
-
Intégration de systèmes de caméra professionnels
Compatibilité directe avec les systèmes de caméra 12G/6G/3G-SDI pour des flux de travail de production transparents
-
Options de distances de transmission flexibles
Prend en charge la transmission de 10 km à 80 km pour diverses exigences d'application
-
Support du signal de contrôle de diffusion
Signalisation intégrée de comptage et RS485 pour le contrôle de la caméra et la surveillance de l'état
-
Opération d'échange à chaud
Prend en charge l'échange à chaud et la prise à chaud pour une maintenance ininterrompue du système
-
Qualité de diffusion Ultra HD
Transmission entièrement numérique non compressée prenant en charge 4K × 2K (3840 × 2160 @ 60Hz) et les formats anciens
-
Technologie optique avancée
Plage optique dynamique supérieure avec des techniques WDM/CWDM/DWDM, sans réglage manuel
Spécifications techniques et indices
|
Formats
|
Soutenir Les États membres doivent fournir aux autorités compétentes des informations détaillées sur les mesures à prendre en ce qui concerne les mesures d'urgence à prendre.
|
|
Compatible
|
Compatible avec Le système de télécommunications et AES10 - Je ne sais pas.
|
|
Résultats de l'analyse
|
1 x12G- SDI sur BNC
|
|
Produits
|
1 xLC fibre optique
|
|
1 x12G- SDI - Un coup d'arrêt sur BNC.
|
|
Résolution soutenue
|
Télévision haute définition 4K*2K, 1080P, 1080I, 720P
|
|
Plage de résolution
|
Les fréquences de fréquence de l'appareil doivent être:
|
|
Résultats de l'analyse spécifications du câble
|
≤70m@12G SDIBelden 1694A:
|
|
Spécification du câble de sortie
|
≤70m@12G SDIBelden 1694A:
|
|
Type de données
|
Compte à rebours
|
|
Type de données
|
Retour vers l'arrière RS485
|
|
Largeur de bande de transmission optique
|
270 MHzJe ne sais pas.12 GHz
|
|
Le pouvoir
|
5-15 VDC
|
|
Consommation d'électricité
|
2 W Je ne peux pas.
|
|
Les dimensions Je ne sais pas.
|
80 x40 x20 (mm)
|
|
RéservationTempérature
|
- Quarante°C80°C
|
|
Température de fonctionnement
|
- Quarante°CJe ne sais pas.85°C
|
Informations relatives à la commande
|
Modèle
|
Définition
|
|
LNK-M12G- 1 V1T1D-20
|
Mini-type12G- SDI à Convertisseur de fibres avec Tally, RS485 à l'enverset en boucle, connecteur à fibres SMF, LC20KM, y compris l'émetteur et le récepteur, utilisés par paires
|
Scénarios d'application
-
Systèmes de production de terrain 4K ultra HD
-
Installations de moustiquaires de radiodiffusion compactes
-
Rassemblement d'informations mobiles et opérations ENG
-
Systèmes de caméra de studio à espace restreint
-
Des installations de production multi-caméras pour des événements en direct
