Extendeur fibre optique 3G-SDI 8 canaux
, Extendeur SDI avec Ethernet 10G
, Extendeur fibre optique 3G-SDI

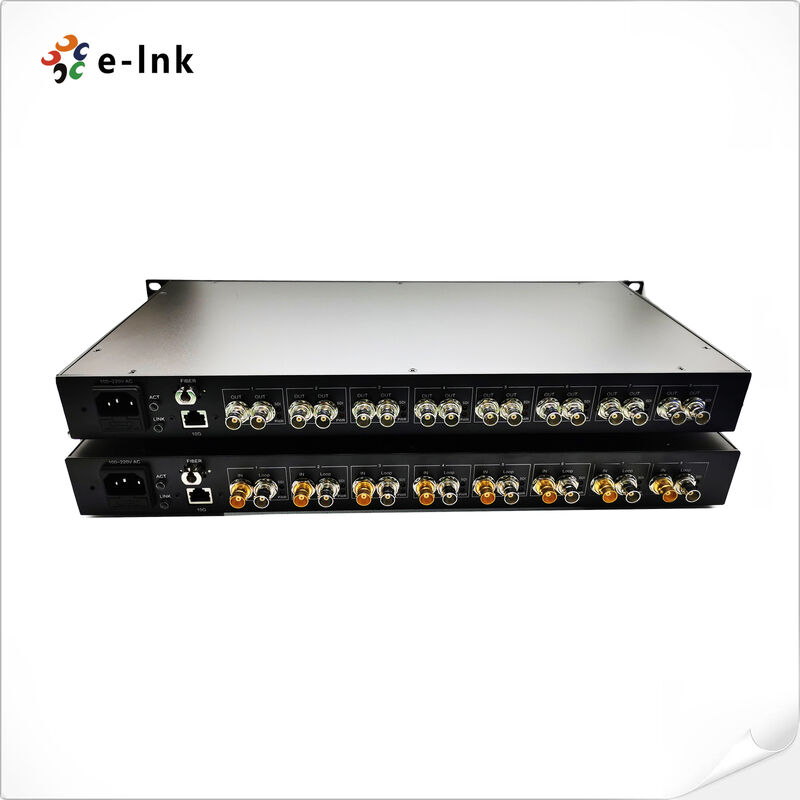

Extendeur fibre optique 3G-SDI 8 canaux avec transmission Ethernet 10G sur 20 km
8 canaux 3G-SDI Fibre Extender avec transmission Ethernet 10G à 20 km
Modèle: LNK-3G8V10GE
Description et aperçu du produit
Le 8Ch 3G-SDI + 1Ch 10G Ethernet over Fiber Extender représente un hybride haute performance
Cette solution avancée est conçue pour des applications de diffusion et de vidéo basées sur IP.
Système à fibre optique intégrant huit canaux de vidéo haute définition 3G-SDI avec un Ethernet 10G
L'extenseur fournit des performances exceptionnelles
des performances optiques avec des capacités de traitement vidéo HD en temps réel, en maintenant la qualité de diffusion
Les systèmes IP modernes sont dotés d'une connectivité réseau robuste.
Conçu pour une intégrité supérieure du signal, ce prolongateur hybride utilise une technologie de fibre optique avancée
Pour assurer une immunité complète contre les interférences électromagnétiques, les boucles de terre et le bruit RF.
L'interface Ethernet fournit une bande passante substantielle pour le streaming vidéo IP, le contrôle des appareils et les données
La communication, améliorant considérablement l'évolutivité du système et la compatibilité avec les systèmes modernes
Cette combinaison de technologies SDI et Ethernet crée un réseau à l'épreuve du temps.
Une solution qui fait le lien entre les équipements de radiodiffusion traditionnels et les réseaux IP modernes.
Le système prend en charge des distances de transmission flexibles allant jusqu'à 20 kilomètres, avec des configurations optionnelles
Les installations de ce type ont été conçues pour répondre aux besoins de l'installation.
La capacité de portée étendue rend la solution idéale pour des déploiements à grande échelle, y compris sur l'ensemble du campus
Les systèmes de surveillance, la radiodiffusion des sites sportifs et les installations de production distribuées.
la transmission assure une sécurité et une fiabilité du signal bien supérieures à celles des systèmes de câbles coaxial conventionnels,
éliminer les problèmes de dégradation du signal et d'interférences courants dans les installations à base de cuivre.
Ce prolongateur de grande capacité trouve une application optimale dans les centres de diffusion, la production d'événements en direct, les
définition des réseaux de surveillance et des systèmes de distribution audiovisuelle à grande échelle où la transmission simultanée
Il est essentiel de combiner plusieurs types de signaux à travers une large gamme de
Le système réduit considérablement la complexité de l'infrastructure tout en offrant des
La mise en place d'un système d'échange de données et d'une plateforme de télécommunications
les applications professionnelles.
Caractéristiques clés
-
Intégration du signal à haute densité
Transmet 8 canaux de vidéo 3G-SDI/ASI avec audio intégré et 10G Ethernet sur une seule fibre
-
Compatibilité vidéo multi-normes
Prend en charge les formats HD-SDI, SD-SDI et DVB-ASI avec une bande passante de 19,4 Mb/s à 2,97 Gb/s
-
Système de récupération d'horloge de précision
Récupération d'horloge conforme à SMPTE 424M (2,97 Gb / s) garantissant une synchronisation précise du signal
-
Soutien à des normes complètes
Compatible avec SMPTE 424M, 292M, 259M et 297M pour les applications 3G-SDI, HD-SDI, SD-SDI et ASI
-
Multiplexage optique avancé
Technologie CWDM intégrée avec des modules SFP individuels pour chaque chemin de signal
-
Optimisation intelligente du signal
Équilibrage automatique des câbles basé sur le débit de données détecté pour une intégrité optimale du signal
-
Surveillance du système en temps réel
Indicateurs d'état LED permettant une surveillance continue des paramètres opérationnels critiques
-
Intégration des réseaux à grande vitesse
Canaux Ethernet 10G prenant en charge la vidéo et la transmission de données IP à large bande passante
-
Capacité de transmission étendue
Prend en charge des distances allant jusqu'à 20 km avec des configurations 40/60/80 km en option
-
Applications de diffusion professionnelle
Idéal pour la diffusion en direct, la surveillance HD et les environnements de production vidéo professionnels
Spécifications techniques et indices
|
Interface à fibre optique
|
|
Interface à fibres
|
Sl'implèsLC
|
|
Distance de transmission
|
20 kilomètres
|
|
Longueur d'onde
|
1310 nm/1550 nm
|
|
Vidéo
|
|
Interface vidéo
|
BNC
|
|
Vidéo Impédance d'entrée/sortie
|
75Ω
|
|
Voltage d'entrée/sortie vidéo
|
typique: 1 Vpp, Min 0,5 Vpp, max 1,5 Vpp
|
|
Taux de bits vidéo
|
Maximum de 3,2 Gb/s
|
|
Gain différentiel (10%Je ne sais pas.90% de l'APL)
|
< 1%
|
|
Norme SDI vidéo
|
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s Mapping ((3G-SDI)
|
|
SMPTE424M Interface série 3 Gb/s
|
|
Entrée vidéo
|
8 Chaîne avec Loop Out sur TX
|
|
VIdé Output
|
8 Chaîne avec Loop Out sur RX
|
|
Éthernet
|
|
Les normes
|
Les données de référence doivent être fournies conformément à l'annexe I.
Les données de base sont fournies par les autorités compétentes de l'UE.
Les données de base sont fournies par les autorités compétentes.
Les données de base sont fournies par les autorités compétentes de l'UE.
Écran d'alarme électronique
Régulation du débit en double complet IEEE 802.3x
|
|
Interface
|
1 x 10G/5G/2.5G/1G/100BASE-T RJ45
|
|
Mode de travail
|
UneUto-négociation par défaut
|
|
Électricité
|
|
Entrée de puissance
|
Pour les appareils de commande électrique
|
|
Consommation d'électricité
|
< 12 W
|
|
Indicateur LED
|
|
PWR
|
Énergie
|
|
SDI 1 à 8
|
Signal 3G-SDI
|
|
UneCT
|
RJ45 Signal Ethernet
|
|
L.I.N.C.
|
LÉtat de l'encre
|
|
Les appareils électroménagers
|
|
Les dimensions (LxWxH)
|
483 x 270 x 45 mm (19 pouces 1U)
|
|
Whuit
|
8 kg par paire
|
|
Enveloppe
|
Étui métallique
|
|
Options de montage
|
Montage sur support
|
|
Environnemental
|
|
Température de fonctionnement
|
-20°C+70°C
|
|
Température de stockage
|
- Quarante°C+80°C
|
|
Humidité de travail
|
0 à 95%
|
|
Résultats de l'enquête
|
≥ 100000 heures
|
Informations relatives à la commande
|
Modèle
|
Définition
|
|
LNK-3G8V10GE
|
8Ch3G- SDI Convertisseur de fibres avec 10G Ethernet et en boucle, connecteur à fibres SMF, LC20KM, y compris l'émetteur et le récepteur, utilisés par paires
|
Scénarios d'application
-
Systèmes de production de diffusion en direct multi-caméras
-
Réseaux de vidéosurveillance IP à haute densité
-
Transmission vidéo multi-alimentation sur site sportif
-
Systèmes de distribution de signaux de centres de radiodiffusion
-
Production et diffusion en continu d'événements à grande échelle
