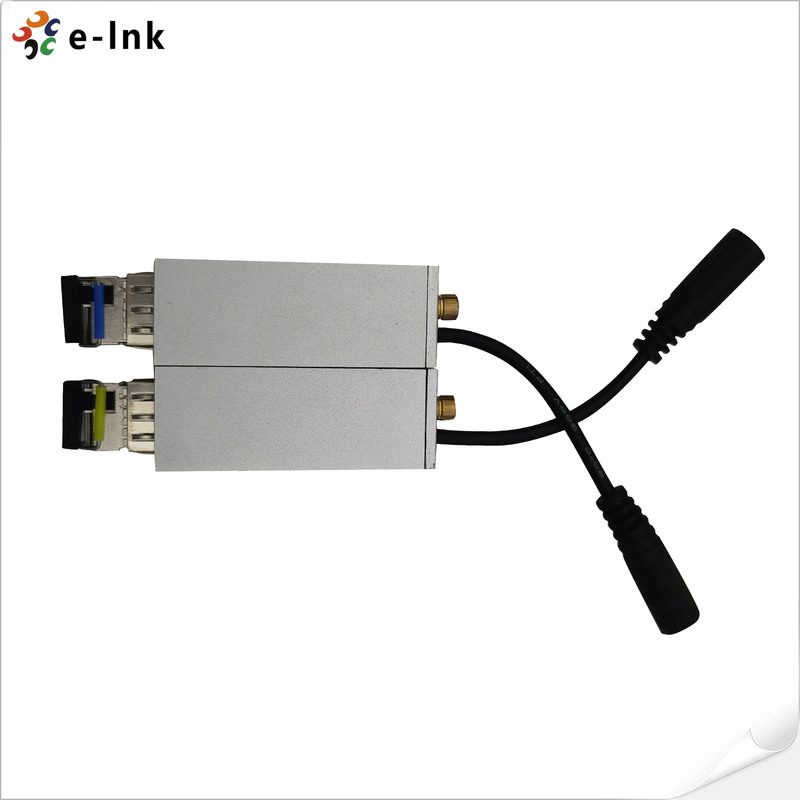

Micro-extenseur SMB 3G-SDI 120km Auto-détection CWDM 18 canaux SMPTE/DVB-ASI

Name: Micro-extenseur SMB 3G-SDI 120km Auto-détection CWDM 18 canaux SMPTE/DVB-ASI
Brand: E-link China Technology Co.,LTD
SKU: Série LNK-M3G-SMB1V-20
Price: 594.00 USD
Availability: InStock

Détails du produit

Lieu d'origine: CHINE

Nom de marque: E-link

Certification: ISO9001, CE, ROHS, FCC

Numéro de modèle: Série LNK-M3G-SMB1V-20

Conditions de paiement et d'expédition

Quantité de commande min: 1 paire

Prix: negotiate

Détails d'emballage: Résistant à l'humidité

Délai de livraison: 3-5 jours ouvrables

Conditions de paiement: L / C, D / A, D / P, T / T, Western Union, Moneygram

Capacité d'approvisionnement: 10000Pairs/Month

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:

Norme de signalisation:	SD-SDI (270 Mbps), HD-SDI (1,485 Gbit/s), 3G-SDI (2,97 Gbit/s)	Gigue HD-SDI:	<0.2UI (134 ps) à 100 kHz, <1.0UI (673 ps) à 10 Hz
Le SFP:	LC Simplex, 3,125 Gbit/s. Distance de transmission ≤120km	Longueur d'onde de CWDM:	1270 ~ 1610 nm, grille de 20 nm selon l'UIT-T
Température de stockage:	-40 ℃～ + 80 ℃	Dimensions (lxwxh):	58 x 21 x 20 mm

Norme de signalisation:	SD-SDI (270 Mbps), HD-SDI (1,485 Gbit/s), 3G-SDI (2,97 Gbit/s)
Gigue HD-SDI:	<0.2UI (134 ps) à 100 kHz, <1.0UI (673 ps) à 10 Hz
Le SFP:	LC Simplex, 3,125 Gbit/s. Distance de transmission ≤120km
Longueur d'onde de CWDM:	1270 ~ 1610 nm, grille de 20 nm selon l'UIT-T
Température de stockage:	-40 ℃～ + 80 ℃
Dimensions (lxwxh):	58 x 21 x 20 mm

Définition

Micro-extenseur SMB 3G-SDI 120km Auto-détection CWDM 18 canaux SMPTE/DVB-ASI

SMB 3G-SDI Micro Extender 120km Autodétection CWDM 18Ch SMPTE/DVB-ASI

Résumé

La série LNK-M3G-SMB1V-20 représente une solution de transmission de fibre optique de taille micro avancée conçue pour les environnements de diffusion et de vidéo professionnels à espace restreint.Ce prolongateur compact offre une transmission robuste de 3G-SDI, HD-SDI, et SD-SDI signaux vidéo numériques haute définition, ainsi que la capacité de diffusion en continu DVB-ASI, à travers l'infrastructure de fibres mono-mode ou multimode.

Prise en charge de normes complètes de l'industrie, notamment SMPTE 424M, 259M, 297M, 310M et 305M (SDTI),ce micro-extenseur assure une pleine compatibilité avec les équipements de radiodiffusion et les flux de production existantsLe système intègre une technologie de transmission de fibre optique numérique sophistiquée qui élimine le besoin d'ajustements manuels.permettant un fonctionnement véritablement plug-and-play grâce à des procédures d'installation simplifiées.

Conçu en tenant compte de l'efficacité énergétique, l'amplificateur fonctionne sur une seule alimentation 5V avec une faible consommation d'énergie optimisée,ce qui le rend idéal pour les installations de production portables et les installations écoénergétiquesLe facteur de forme compact permet un déploiement flexible dans les camions de radiodiffusion, les systèmes fly-pack et les racks d'équipement à espace limité où l'espace physique est un facteur de prime.

Ce micro-extenseur est particulièrement adapté à la collecte électronique d'informations, à la production d'événements en direct et aux applications de diffusion mobile où la fiabilité, la taille compacte,La facilité d'utilisation est essentielle.La construction robuste assure des performances stables dans des conditions de terrain difficiles tout en maintenant la qualité du signal de qualité de diffusion sur tous les formats vidéo pris en charge.

Caractéristiques

Reconnaissance intelligente des signaux
- Caractéristiquestechnologie de détection automatique du signalqui identifieFormats 3G-SDI/HD-SDI/SD-SDIsans configuration manuelle, permettantfonctionnement par prise en main
Capacité de transmission étendue
- Soutenirtransmission à très longue distancejusqu'à120 kmen utilisantTechnologie CWDM, permettant16 à 18 canauxC' est terminé.l'infrastructure à fibre unique
Conformité complète aux normes
- Certifié pourLes données de référence doivent être fournies conformément à l'annexe I du présent règlement.Compatibilité avec leSoutien aux normes SMPTEy compris424M, 292M, 259M, 297M, 310M, 305M et 344M
Conception avancée de PCB
- Utilisel'architecture des circuits imprimés multicouchesavecmatériaux sans plomb respectueux de l'environnement, en veillantintégrité du signaletfiabilité mécanique
Surveillance intuitive de l'état
- Équipé deIndicateurs LED multifonctionnelsaffichageÉtat de la liaison fibre,conditions de puissance, etfonctionnement du systèmepour le diagnostic instantané
Multiplexage par longueur d'onde à haute densité
- Les sociétés incorporéesTechnologie optique CWDMpermettantMultiplexage par division de longueur d'ondepourOptimisation de la bande passantedansles applications limitées à la fibre
Une construction robuste
- Caractéristiquescomposants de qualité industrielleavecFabrication conforme à la réglementation RoHS, garantissantfiabilité à long termedansenvironnements exigeants
Configuration automatique
- Emploistraitement intelligent des signauxJe suis désolé.s'adapte automatiquementàdifférentes normes SDI, éliminantréglages manuels du commutateureterreurs de configuration

Scénarios d'application

Production en dehors de la diffusion et du mobile
PermetSystèmes compacts à mouchepourradiodiffusion à distance, soutenirflux de caméra multiformatsavectransmission prolongée de 120 kmpourcouverture en direct des événementsetcollecte électronique de nouvelles
Contribution du signal à longue distance
Les facilitésprogramme de distribution des aliments pour animauxentreles installations de productionetemplacements d'émetteur, en utilisantTechnologie CWDMpouragrégation de canaux multiplesC' est terminé.liaisons à fibre unique
Équipements de radiodiffusion limités par l'espace
Idéal pourinstallations de réaménagementdanscamions de diffusion héritésetétagères d'équipement compactes, en prévoyantextension du signal à format flexibleavecexigences minimales en matière d'espace
Services de télécommunications vidéo
Soutenirle transport vidéo de niveau porteurpourCapteurs IPTVetsystèmes de vidéo à la demande, maintenirConformité à la norme SMPTE/DVB-ASIà traversréseaux de fibre métropolitaine
Systèmes de diffusion d'urgence
Permetréseaux vidéo à déploiement rapidepourrécupération après sinistreetdiffusion temporaire, aveccapacité de reconnaissance automatiquepouropération de terrain simplifiée
Production d'événements en plusieurs lieux
Les facilitésflux de travail de production distribuésà traverscomplexes de stadesetles centres de congrès, en prévoyanttransmission transparente par formatpourenvironnements hybrides SDI
Les communications gouvernementales et de défense
Soutenirtransmission vidéo sécuriséepourcentres de commandement mobiles, en veillantfiabilité du signalà traversune conception de PCB robusteetfonctionnement à température prolongée

Indices techniques

Entrée SDI
Norme vidéo	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) est une série de méthodes utilisées par les spécialistes de l'information.
Norme de signalisation	Les systèmes de télécommunications sont les suivants:
Résolution	10 bits
Niveau du signal	Le débit de courant est supérieur ou égal à:
Impédance	75Ω
Connecteur	Les PME
SRésultats de DI
Niveau du signal	800mVp-p ± 10%
Temps de hausse/chute	Pour les produits à base de plantes:
Jitter HD-SDI	Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où les données sont utilisées.
SDI Jitter	Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où les données sont utilisées.
Impédance	75Ω
Connecteur	Les PME
Interface optique
Le SFP	LC simplex, 3,125 Gbps. Distance de transmission ≤ 120 km
Longueur d'onde SM standard	1310 nm, 1550 nm
Longueur d'onde CWDM	1270 ~ 1610 nm, grille de 20 nm selon l'UIT-T
Plage de température	0 à 70 ̊C
Électricité
Le pouvoir	Pour les appareils de commande électrique
Consommation	Pour les appareils électroniques
Indicateur LED
FLT	Statut de la liaison par fibre optique (émetteur)
Le FLR	État de la liaison par fibre optique (récepteur)
PWR	État de la puissance
Les appareils électroménagers
Les dimensions (LxWxH)	de diamètre inférieur ou égal à 20 mm
Le poids	100 g par paire
Enveloppe	Casse en aluminium
Options de montage	Sur le bureau
Environnemental
Température de fonctionnement	-20°C+70°C
Température de stockage	-40°C+80°C
Humidité de travail	0 à 95%
Résultats de l'enquête	≥ 100000 heures

Informations relatives à la commande

Modèle	Définition
LNK-M3G-SMB1V-20	Micro-extenseur optique SMB 3G/HD/SD-SDI, 1310/1550 nm, LC simplex, mode unique, 20 km, y compris émetteur et récepteur, utilisé par paires

Application du projet

Micro-extenseur SMB 3G-SDI 120km Auto-détection CWDM 18 canaux SMPTE/DVB-ASI 0
