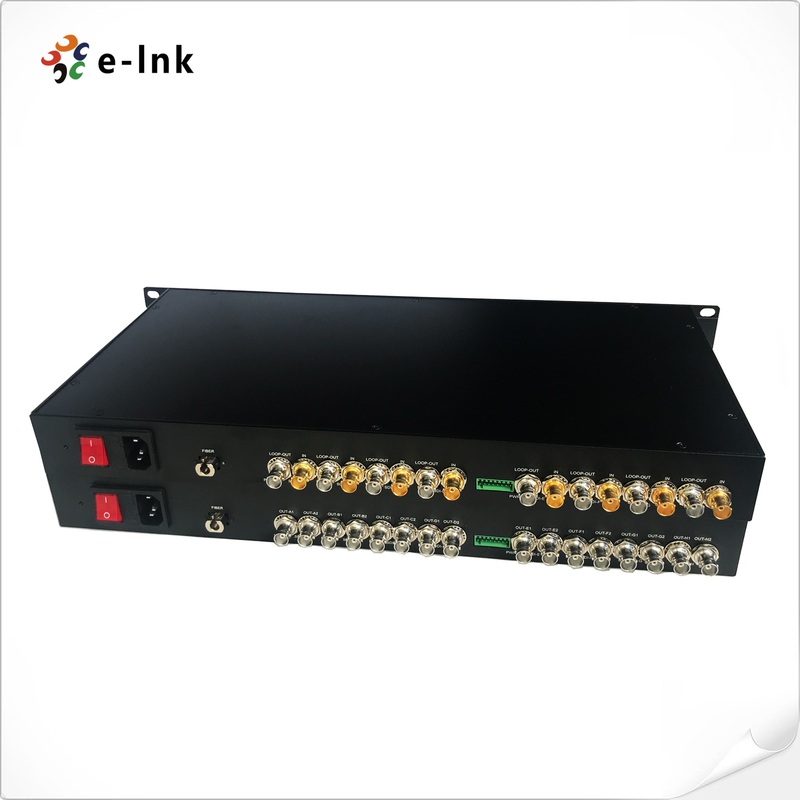

Convertisseur fibre optique 3G-SDI bidirectionnel 4 canaux, portée 120 km, qualité diffusion

Détails du produit

Lieu d'origine: CHINE

Nom de marque: E-link

Certification: ISO9001, CE, ROHS, FCC

Numéro de modèle: Série LNK-3GSDI-4BV

Conditions de paiement et d'expédition

Quantité de commande min: 1 paire

Prix: US$1179-US$1199/pair

Détails d'emballage: Emballage standard de carton standard des fibres SDI

Délai de livraison: 3-5 jours ouvrables

Conditions de paiement: T / T, Western Union, Moneygram, PayPal

Capacité d'approvisionnement: 10000Pairs/Month

Obtenez le meilleur prix
Contactez-nous maintenant
Les spécifications
Mettre en évidence:
Distance de transmission:
550m-20Km
Tension d'entrée / sortie vidéo:
Typique: 1vpp, min 0,5 VPP, max 1,5vpp
Consommation d'énergie:
<15W
Adaptateur de puissance:
C.A. 110~220V
Température de stockage:
-40 ℃~ + 80 ℃
Dimensions (lxwxh):
19inch 1U (483 x 220 x 44,45 mm)
Distance de transmission:
550m-20Km
Tension d'entrée / sortie vidéo:
Typique: 1vpp, min 0,5 VPP, max 1,5vpp
Consommation d'énergie:
<15W
Adaptateur de puissance:
C.A. 110~220V
Température de stockage:
-40 ℃~ + 80 ℃
Dimensions (lxwxh):
19inch 1U (483 x 220 x 44,45 mm)
Définition
Convertisseur fibre optique 3G-SDI bidirectionnel 4 canaux, portée 120 km, qualité diffusion

Convertisseur de fibres 3G-SDI bidirectionnel à 4 canaux à portée de 120 km


Résumé

La série LNK-3GSDI-4BV représente une solution de transmission en fibre optique haute performance conçue pour les environnements de diffusion et de production vidéo professionnels.Ce système avancé permet la transmission simultanée de quatre chaînes vidéo 3G-SDI indépendantes en configuration bidirectionnelle sur un seul câble à fibre optique, ce qui réduit considérablement les coûts d'infrastructure tout en maintenant la qualité du signal de niveau de diffusion.

Nos convertisseurs de fibres innovants utilisent une technologie de transmission optique de pointe pour fournir une vidéo haute définition 1080P non compressée avec une clarté et une stabilité exceptionnelles.Chaque chaîne dispose de sorties 3G/HD-SDI indépendantes pour la surveillance locale, fournissant une vérification du signal en temps réel sans compromettre le chemin de transmission principal. Le système est entièrement conforme aux normes 3G-SDI (SMPTE 424M, 292M, 259M),assurer une intégration transparente avec les équipements et les infrastructures de radiodiffusion existants.

Au-delà de la transmission vidéo, cette solution complète intègre un canal de données RS-485 inverse dédié, permettant une communication bidirectionnelle de contrôle pour les caméras PTZ, les systèmes robotiques,et autres dispositifs télécommandésL'architecture intégrée prend en charge la transmission audio cristalline avec des performances de qualité CD, ce qui la rend idéale pour les applications exigeantes où la synchronisation audio-vidéo est essentielle.

Spécialement conçu pour la distribution vidéo critique, ce système offre un isolement électrique complet et une immunité contre les interférences électromagnétiques.assurer un fonctionnement fiable dans des environnements électriquement bruyantsLa construction robuste et les mécanismes de correction d'erreur avancés garantissent des performances ininterrompues pour les studios de diffusion, la production d'événements en direct, les sites sportifs,et les applications de surveillance de sécurité nécessitant une transmission vidéo HD multicanal avec des capacités de contrôle précises.


Caractéristiques

  • Traitement intelligent des signaux

    • Caractéristiquestechnologie d'égalisation automatique des câblesetcircuits de réglage de précisionqui s'ajuste dynamiquement aux débits de données de270 Mbps à 3 Gbps, assurant uneintégrité du signalà travers différentes conditions de câble.

  • Transmission optique avancée

    • Les sociétés incorporéesTechnologie de multiplexage WDM/CWDM/DWDMC' est terminé.l'infrastructure à fibre unique, permettanttransmission vidéo haute densitétout en maximisantEfficacité de l'utilisation des fibrespour l'expansion rentable du réseau.

  • Performances de niveau de diffusion

    • Les délivrancesTransmission vidéo numérique non compresséeréunionnormes de qualité au niveau de la radiodiffusionavecgamme optique dynamique étendue, ce qui élimine le besoin d'ajustements manuels pendant le déploiement.

  • Capacité de portée étendue

    • SoutenirDistance de transmission longue distancedeau moins 10 kmàmaximum 120 km, offrant des options de déploiement flexibles pour les applications vidéo locales et à distance.

  • Une conception industrielle solide

    • Conçus pourfonctionnement à température ultra largede-40°C à +85°C, avecconnectivité électrique des blocs terminauxadapté à des conditions difficilesenvironnements industrielset les installations extérieures.

  • Intégration du système sans heurts

    • Maintientcompatibilité nativeavecSystèmes de caméra 3G-SDItout en soutenantcommande en série RS-485 inversepour le fonctionnement de la PTZ et la gestion des dispositifs par le biais de la même liaison fibre.

  • Fonctionnement facile à entretenir

    • Permetremplacement de modules échangeables à chaudetconnectivité à prise à chaud, permettant la maintenance et l'expansion du système sans interruption de service ni temps d'arrêt.

Scénarios d'application

  • Productions diffusées en direct
    Permetagrégation de signaux multicaméraspourvéhicules de radiodiffusion extérieureetunités de production mobiles, soutenirLes flux de la caméra 3G-SDIaveccontrôle de la caméra arrièreà traversProtocoles PTZ RS-485C' est terminé.l'infrastructure à fibre unique.

  • Infrastructure des sites sportifs
    Distribueles signaux des caméras du stadede plusieurs angles àSalles de contrôle de la production, maintenirqualité vidéo de qualité radiodiffusionà traversles lignes de fibre étenduesjusqu'à120 kmtout en assurantSynchronisation avec précision de cadrage.

  • Systèmes de lieux d'événements
    Soutenirdiffusion vidéo à grande échelledansles centres de congrèsetlieux de représentation, transmettantcontenu HD multi-sourcesàprocesseurs d'affichageetles murs vidéoavecconservation du signal non comprimé.

  • Réseaux d'installations de radiodiffusion
    Les établissementsLiens vidéo entre bâtimentsentrestudios de productionetSalles de contrôle principales, en prévoyantintégrité du signalà traverstechnologie de remise en marche automatiqueetéquilibrage du câble.

  • Réseaux de sécurité et de surveillance
    Intégrersystèmes de vidéosurveillance haute définitionavecContrôle de la caméra PTZ, permettantsurveillance par caméra multipleà traversles installations répartiesen fonctionnant dansconditions de température extrêmes(de -40°C à +85°C).

  • Environnements d'apprentissage à distance
    Les facilitésdiffusion vidéo multi-sourcesdanscampus éducatifs, transmettantles flux de capture de coursetcontenu de présentationàles salles de classe éloignéesaveccapacités de commande bidirectionnelle.

Indices techniques

Interface à fibre optique
Interface à fibres LC simple
Distance de transmission 550m à 20Km
Longueur d'onde 1310 nm/1550 nm
Vidéo
Interface vidéo BNC
Impédance d'entrée/sortie vidéo 75Ω
Voltage d'entrée/sortie vidéo Le débit d'électricité doit être supérieur ou égal à:
Taux de bits vidéo Maximum de 3,2 Gb/s
Gain différentiel (10% à 90% APL) < 1%
Prise en charge du format SDI 625/25 PAL
Le nombre de personnes concernées par le traitement est déterminé en fonction de la catégorie de personnes concernées par le traitement.
720p50, 720p59. Je vous en prie.94
1080i 23/24/30/50/59. Je vous en prie.94
1080P 23.98/24/30/50/60
Norme SDI vidéo 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)
SMPTE425M3Gb/s Mapping ((3G-SDI)
SMPTE424M Interface série 3 Gb/s
Données
Interface physique Terminus à vis de type industriel
Type de données RS485 à l'envers
Soutien en matière de fréquence/taux Max. 57600bps pour RS485
RSE < 109
Électricité
Adaptateur de puissance AC 110 à 220 V
Consommation d'électricité Pour les appareils électroniques
Indicateur LED
Le nombre de points de contrôle de l'appareil est déterminé par la méthode suivante: Vidéo SDI
PWR Énergie
Les appareils électroménagers
Les dimensions (LxWxH) 19 pouces 1U (483 x 220 x 44,45 mm)
Le poids 7 kg par paire
Enveloppe Casse en aluminium
Options de montage Montage sur support
Environnemental
Température de fonctionnement -20°C+70°C
Température de stockage -40°C+80°C
Humidité de travail 0 à 95%
Résultats de l'enquête ≥ 100000 heures


Informations relatives à la commande

Modèle Définition
LNK-3GSDI-4BV est un véhicule de chasse. Vidéo 3G-SDI bidirectionnelle 4-Ch avec boucle de sortie, 20 km, SM, FC, y compris 1 émetteur et 1 récepteur, utilisés par paires
LNK-3GSDI-4BV est un véhicule de chasse.1R Vidéo SDI bidirectionnelle 4-Ch avec boucle de sortie + 1-Ch RS485 données inversées, 20 km, SM, FC, y compris 1 émetteur et 1 récepteur, utilisés par paires
