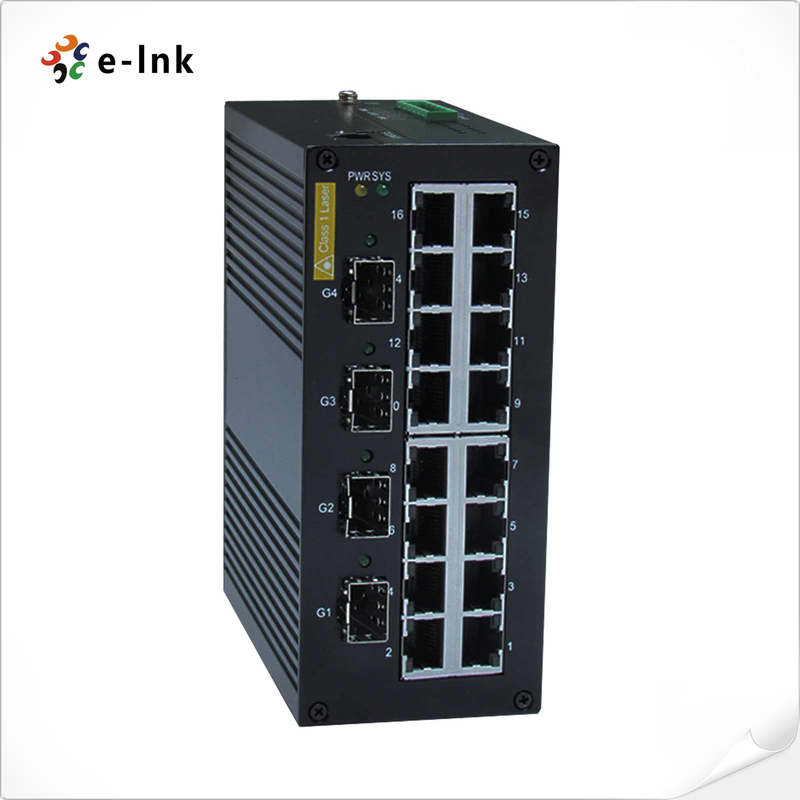

Commutateur Ethernet industriel géré: 16 x 10/100BASETX + 4 x 1000BaseX SFP

Modèle

Les ports 16x10/100BaseTX + 4x1000BaseX (emplacements SFP)

Les avantages

Interface de ligne de commande (CLI) pour une configuration rapide des principales fonctions gérées

Protocole d'anneau FMC "Fi Ring" (temps de récupération < 20 ms) et RSTP/STP pour la redondance du réseau

IGMP espionner pour filtrer le trafic multicast

VLAN basé sur les ports, IEEE 802.1Q VLAN et GVRP pour faciliter la planification du réseau

Prise en charge du reflet des ports

Liste de contrôle d'accès (ACL)

Contrôle des tempêtes pour toute combinaison de contrôle du trafic multicast, diffusion et DLF

Caractéristiques de qualité de service riches pour le contrôle et la gestion du trafic de données

Port Trunk pour une utilisation optimale de la bande passante

SNMPv3, IEEE 802.1X, HTTPS et SSH pour améliorer la sécurité du réseau

SNMPv1/v2c/v3 pour différents niveaux de gestion du réseau

RMON pour une surveillance efficace du réseau et une capacité proactive

La gestion de la bande passante empêche l'état imprévisible du réseau

Fonction de verrouillage du port pour bloquer l'accès non autorisé basé sur l'adresse MAC

Alarme automatique par courriel, sortie relais

Fonctionne avec NMS FiVision (logiciel de gestion de réseau industriel) pour la surveillance du trafic et le dépannage facile du réseau

Les spécifications

Les normes

Je veux dire, IEEE 802.3

Pour les appareils électroniques

Pour les appareils électroniques

IEEE 802.1D-2004 pour le STP

IEEE 802.1w pour le STP rapide

IEEE 802.1Q pour le marquage VLAN

IEEE 802.1p pour la catégorie de service

IEEE 802.1X pour l'authentification

IEEE 802.3ad pour le port trunk avec LACP

IEEE 802.3x pour le contrôle du débit

Les protocoles

Le client DHCP doit être configuré de manière à ce qu'il soit compatible avec le système d'exploitation.

Le code de connexion de l'appareil est le même que celui de l'appareil.

Les données sont fournies par les fournisseurs de services.

MIB

Le système de gestion de l'information est basé sur les principes suivants:

Le groupe MIB de Bridge, le groupe MIB de RSTP, le groupe MIB de RMON 1, 2, 3, 9

Contrôle du débit

Régulateur de débit IEEE 802.3x, régulateur de débit à contre-pression

Propriétés du commutateur

Coutes de priorité: 4

Nombre maximal de VLAN disponibles: 256

Plage d'identification du VLAN: VID 1 à 4094

Groupe IGMP: 256

Taille de table MAC: 8K

Taille du tampon de paquets: 2 Mbit

Interface

Ports à fibre: 1000BaseX (slots SFP), 100BaseFX

Ports RJ45: 10/100BaseTX négociation automatique

Port de la console: connecteur RS-232 (RJ45)

Contact d'alarme: 2 sorties de relais avec une capacité de charge de courant de 1A@24V

Besoins en énergie

Voltage d'entrée: 24 VDC (18 à 36 VDC), double entrée redondante

Courant d'entrée:

Le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de tension.

Le système d'aiguillage doit être équipé d'un système d'aiguillage de freinage.

Protection contre la surcharge de courant: présente

Protection contre la polarité inverse: présente

Connecteur: blocs terminaux à 6 contacts

Propriétés mécaniques

Casement: métal, protection IP30

Dimensions: 60 x 112 x 138,5 mm

Poids: 760 g

Installation: montage DIN-Rail, montage murale

Limites environnementales

Température de fonctionnement:

Modèles à température large: -40 à +80°C (-40 à 18 °C)0°F)

Humidité relative ambiante: 5 à 95% (non condensée)

Normes et certifications

Sécurité: UL 60950-1

Émetteur-récepteur: FCC partie 15 sous-partie B classe A, EN 55022 classe A

Le SME:

Le niveau 3 de la norme EN 61000-4-2 (ESD), le niveau 3 de la norme EN 61000-4-3 (RS),

Le niveau de la norme EN 61000-4-4 (EFT) est le niveau 3, la norme EN 61000-4-5 (surge) est le niveau 3,

La norme EN 61000-4-6 (CS) niveau 3, la norme EN 61000-4-8 niveau 3

Le choc: Le nombre d'équipements utilisés

Une chute libre: Le nombre d'équipements utilisés

Vibration: Pour les appareils électroniques

Période de garantie: 5 ans
