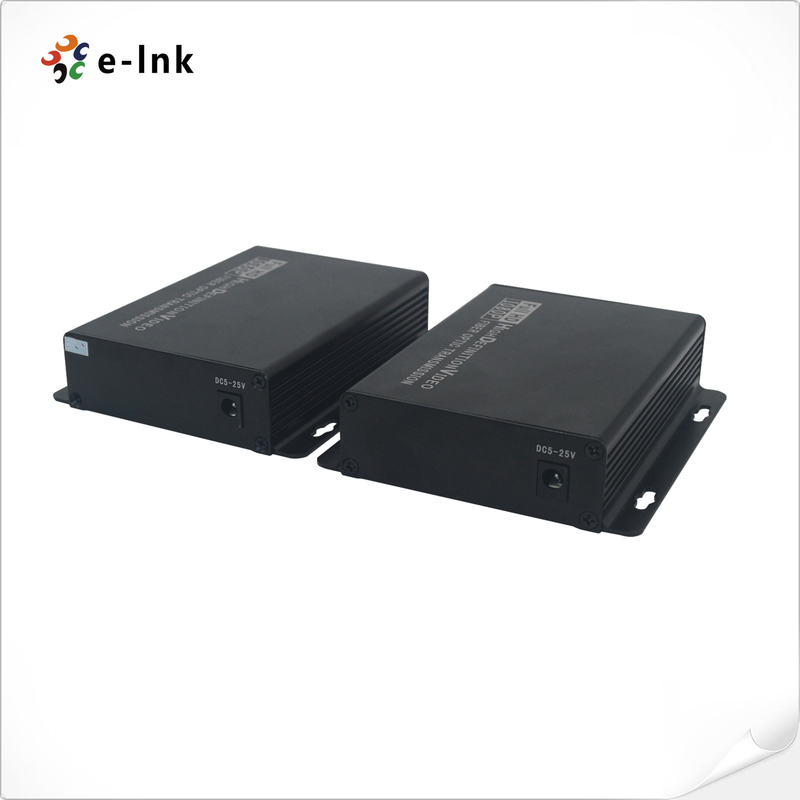

Convertisseur 3G/HD-SDI en fibre

Interface fibre optique

Interface fibre

Simplex FC

Distance de transmission

550m-20Km

Longueur d'onde

1310nm/1550nm

Vidéo

Interface vidéo

BNC

Vidéo impédance d'entrée/sortie

75Ω

Tension d'entrée/sortie vidéo

Typique : 1Vpp, Min 0,5Vpp, Max 1,5Vpp

Débit binaire vidéo

Max 3,2 Gbit/s

Gain différentiel (10%～90 % APL)

<1 %

Norme vidéo SDI

270 Mbit/s (SD-SDI), 1,485 Gbit/s/M (HD-SDI)

SMPTE425M3Gbit/s Mapping (3G-SDI)

Interface série SMPTE424M 3Gbit/s (3G-SDI)

Données

Interface physique

Borne à vis standard industriel

Type de données

RS422/RS485 Sens inverse

Prise en charge de la fréquence/du débit

Max. 115200 bps pour RS422

Max. 57600 bps pour RS485

BER

<10ˉ⁹

Électrique

Adaptateur secteur

CC 5~25V

Consommation d'énergie

<5P

Indicateur LED

P/S

Alimentation

DAT

Données

Mécanique

Dimensions (LxlxH)

120 x 105 x 28 mm

Poids

0,43KG/paire

Boîtier

Boîtier en aluminium

Options de montage

Montage mural

Environnemental

Fonctionnement  Température

-20℃～+70℃

Température de stockage

-40℃～+80℃

Fonctionnement  Humidité

0~95 %

MTBF

≥100000 heures

Modèle

Description

LNK-HD-110-20

HD-SDI vers convertisseur fibre optique avec données inversées RS422 et sortie en boucle, SMF, FConnecteur fibre C 20KM, comprenant l'émetteur et le récepteur, utilisés par paires

LNK-3G-110-20

3G-SDI vers convertisseur fibre optique avec données inversées RS422 et sortie en boucle, SMF, FConnecteur fibre C 20KM, comprenant l'émetteur et le récepteur, utilisés par paires
