Micro-extenseur optique SMB 3G/HD/SD-SDI

Name: Micro-extenseur optique SMB 3G/HD/SD-SDI
Brand: E-link China Technology Co.,LTD
SKU: LNK-M3G-SMB1V-20 Series
Price: 594.00 USD
Availability: InStock

Détails du produit

Place of Origin: China

Nom de marque: E-link

Model Number: LNK-M3G-SMB1V-20 Series

Conditions de paiement et d'expédition

Minimum Order Quantity: 1 pcs

Prix: Négociable

Packaging Details: Carton Packaging

Delivery Time: 3-12 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal

Supply Ability: 1000 pcs/month

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Convertisseur de fibre SMB SDI, Extendor SDI 3G HD, émetteur optique micro SDI


Dimensions (LxWxH):	58 x 21 x 20 mm	Casing:	Aluminum Case
Mounting Options:	Desktop	Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃	Storage Temperature:	-40℃～+80℃

Dimensions (LxWxH):	58 x 21 x 20 mm
Casing:	Aluminum Case
Mounting Options:	Desktop
Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃
Storage Temperature:	-40℃～+80℃

Définition

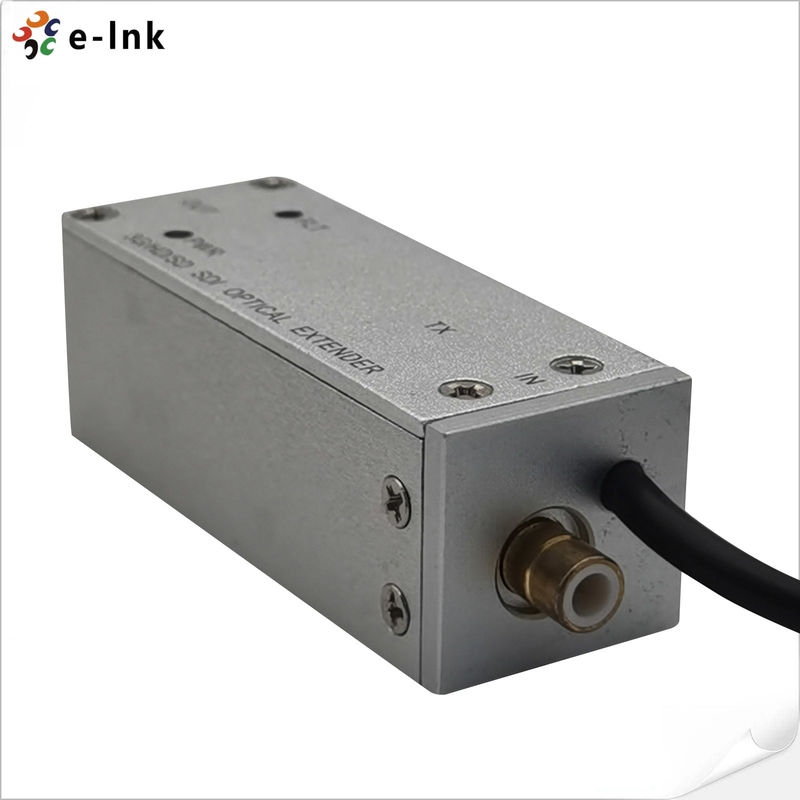

Micro-extenseur optique SMB 3G/HD/SD-SDI

Micro-Extender optique SMB 3G/HD/SD-SDI

Avantages

► Reconnaissance automatique du signal 3G-SDI/HD-SDI/SD-SDI, aucune sélection manuelle nécessaire

► Distance de transmission jusqu'à 120 km

► Technologie CWDM pour permettre la transmission de jusqu'à 16(18) canaux sur une seule fibre

► Conforme aux normes SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N

► Conforme à la norme DVB-ASI (EN50083-9)

► Indication pratique de l'état des LED. Indicateur de liaison fibre, alimentation.

► La carte PCB est respectueuse de l'environnement (sans plomb)

► Carte PCB avec conception multicouche pour assurer une transmission de signal stable et fiable

Aperçu

Série LNK-M3G-SMB1V-20Système de transmission par fibre optique micro-extenseur 3G-SDI/HD-SDI/SD-SDI qui transmet une vidéo numérique haute définition 3G-SDI, HD-SDI, SD-SDI ou un flux DVB-ASI via une fibre monomode ou multimode prenant en charge les normes SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI). Grâce à sa technologie de transmission par fibre optique numérique avancée, aucun réglage n'est nécessaire, simple à configurer et facile à utiliser. La série de micro-extenseurs SDI utilise une alimentation 5V avec une faible consommation d'énergie.

Index techniques

Entrée SDI
Norme vidéo	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Norme de signal	SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
Résolution	10 bits
Siveau du signal	<380mVp-p
Impédance	75Ω
Connecteur	SMB
Sortie SDI
Niveau du signal	800mVp-p±10%
Temps de montée/descente	<0.8ns
Gigue HD-SDI	<0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz
Gigue SDI	<0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz
Impédance	75Ω
Connecteur	SMB
Interface optique
SFP	LC simplex, 3,125 Gbit/s. ≤Distance de transmission de 120 km
Longueur d'onde SM standard	1310nm, 1550nm
Longueur d'onde CWDM	1270~1610nm, grille de 20nm selon ITU-T
Plage de température	0~70˚C
Électrique
Alimentation	5VDC, 1A
Consommation	<5P
Indicateur LED
FLT	État de la liaison fibre (émetteur)
FLR	État de la liaison fibre (récepteur)
PWR	PÉtat de l'alimentation
Mécanique
Dimensions (LxlxH)	58 x 21 x 20 mm
Poids	100g/paire
Boîtier	Boîtier en aluminium
Options de montage	Bureau
Environnemental
Température de fonctionnement	-20℃～+70℃
Température de stockage	-40℃～+80℃
Humidité de fonctionnement	0~95%
MTBF	≥100000 heures

Informations de commande

Modèle	Description
LNK-M3G-SMB1V-20	Micro-Extender optique SMB 3G/HD/SD-SDI, 1310/1550nm, LC simplex, monomode, 20KM comprenant l'émetteur et le récepteur, utilisé par paires

Application

Micro-extenseur optique SMB 3G/HD/SD-SDI 0
