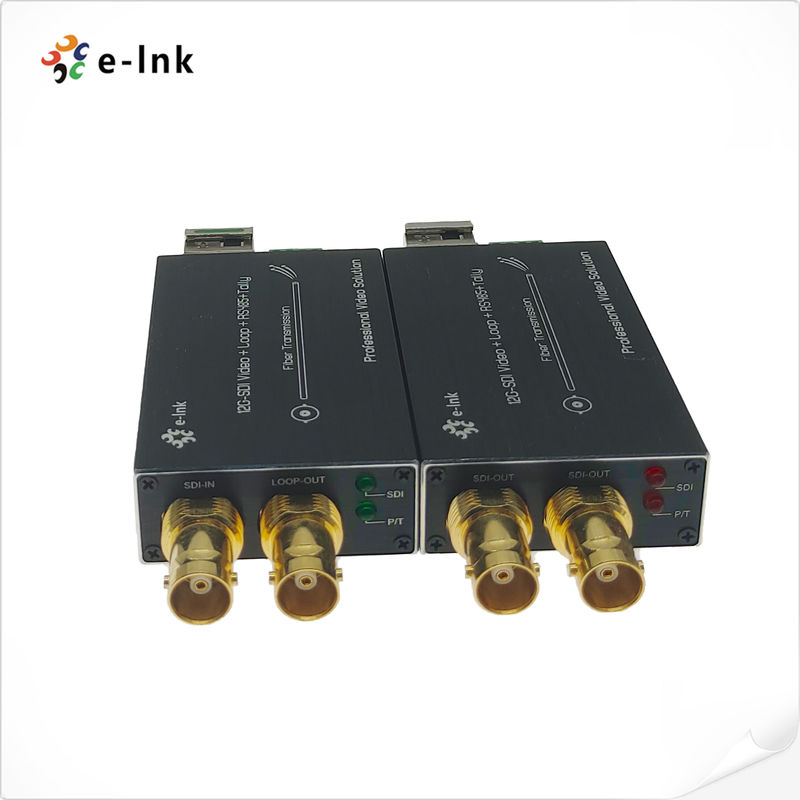

Mini convertisseur 12G-SDI en fibre avec Tally et RS485
Convertisseur Mini 12G-SDI vers Fibre avec TallyetRS485
Avantages
► Chaque canal SDI inclut 8 canaux audio intégrés
► Égalisation automatique du câble pour assurer l'intégrité du signal
► Prend en charge ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) et ST-259(SD)
► Reclocker intégré Verrouille les débits SMPTE de 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s ou les sous-débits Diviser par 1,001 et 270 Mbit/s
► Directement compatible avec les systèmes de caméras 12G/6G/3G-SDI
► Capacité de transmission longue distance d'au moins 10 km (6,2 miles), jusqu'à 80 km
► Prend en charge Tally et RS485 bidirectionnel
► Prend en charge l'échange à chaud et le branchement à chaud
► Transmission de niveau de diffusion numérique complète sans compression;
► plage dynamique super optique et sans réglage ;
► technique WDM/CWDM/DWDM à fibre optique ;
► Prend en charge 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Aperçu
Série LNK-M12G-1V1T1D Le convertisseur fibre Mini-type 12G-SDI prend en charge 1 canal vidéo 12G (audio intégré), 1 canal de signal Tally et 1 canal RS485 bidirectionnel transmis via un câble à fibre optique, et surveille le signal localement via une sortie en boucle 12G. Les convertisseurs vidéo 12G sur fibre E-link comprennent un émetteur et un récepteur pour HDTV 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Index techniques
|
Formats
|
Prend en charge ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) et ST-259(SD)
|
|
Compatible
|
Compatible avec DVB-ASI et AES10 (MADI)
|
|
Entrée
|
1 x 12G-SDI sur BNC
|
|
Sortie
|
1 x fibre optique LC
|
|
1 x sortie en boucle 12G-SDI sur BNC
|
|
Résolution prise en charge
|
HDTV 4K*2K, 1080P, 1080I, 720P
|
|
Plage de résolution
|
3840*2160@60Hz
|
|
Entrée spécification du câble
|
≤70m@12G SDI Belden 1694A
|
|
Spécification du câble de sortie
|
≤70m@12G SDI Belden 1694A
|
|
Type de données
|
Tally bidirectionnel
|
|
Type de données
|
RS485 bidirectionnel
|
|
Bande passante de transmission optique
|
270MHz～12GHz
|
|
Alimentation
|
5-15 VDC
|
|
Consommation électrique
|
2 W (Max.)
|
|
Dimensions (LxlxH)
|
80 x 40 x 20 (mm)
|
|
Stockage Température
|
-40℃～80℃
|
|
Température de fonctionnement
|
-40℃～85℃
|
Informations de commande
|
Modèle
|
Description
|
|
LNK-M12G-1V1T1D-20
|
Mini-type 12G-SDI vers Convertisseur Fibre avec Tally, RS485 inverse et sortie en boucle, SMF, Connecteur Fibre LC 20KM, comprenant émetteur et récepteur, utilisés par paires
|
