Convertisseur de fibre SDI à 4 canaux
, Convertisseur de fibres 3G-SDI

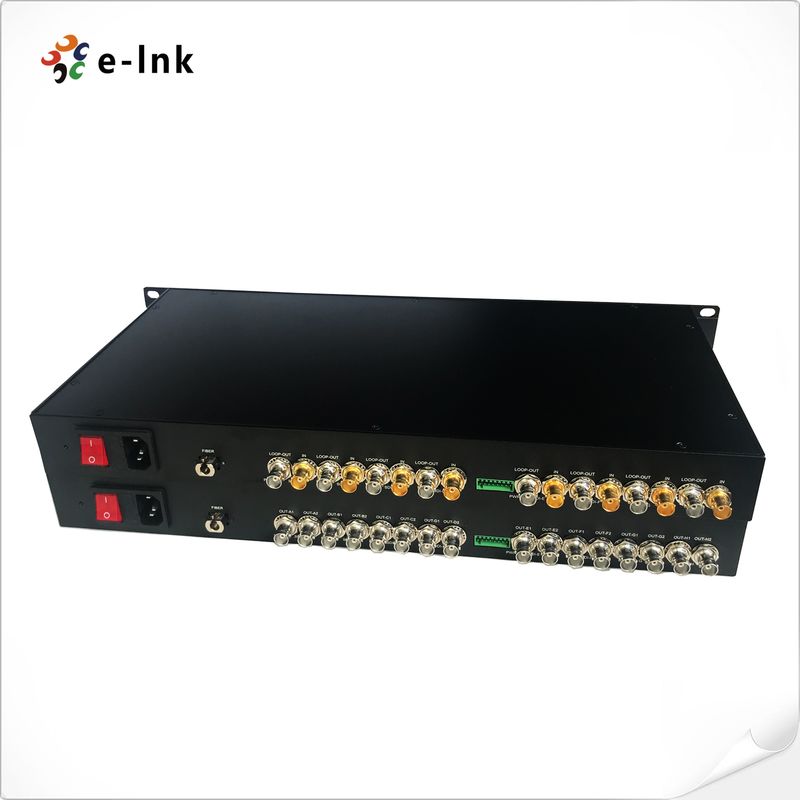

Convertisseur de fibres 3G-SDI bidirectionnel à 4 canaux
4- Une chaîne.Bi-directionnel 3Convertisseur de fibres G-SDI
Modèle: série LNK-3GSDI-4BV
Résumé
La série LNK-3GSDI-4BV prend en charge la transmission de signaux vidéo bidirectionnels 3G-SDI standard haute définition à 4 canaux
En utilisant un câble à fibre optique unique, et surveillez le signal localement sur une sortie en boucle 3G/HD-SDI.
Les convertisseurs de fibres comprennent un émetteur et un récepteur pour le signal 1080P 3G-SDI.
peut transmettre simultanément des données 4-Ch bidirectionnelle 3G-SDI Video, 1-Ch Reverse RS-485, signal à travers un seul
La qualité vidéo jusqu'à la norme de diffusion, la qualité audio jusqu'au niveau du CD prend en charge les données RS-485 inversées
le format de communication.
Caractéristiques
¢ transmission vidéo bidirectionnelle 3G-SDI sur fibre optique à 4 canaux
- Égalisation automatique des câbles pour assurer l'intégrité du signal
¢ Réalignement automatique 270Mbit/s - 1,48Gbit/s - 3Gbit/s
- Directement compatible avec les systèmes de caméra 3G-SDI et prenant en charge les protocoles de données RS-485 inversés
- Capacité de transmission longue: au moins 10 km, jusqu'à 120 km
Supporte l'échange à chaud et le branchement à chaud
La transmission au niveau de diffusion sans compression numérique complet;
- une plage dynamique superoptique et sans réglage avant utilisation;
- la technique WDM/CWDM/DWDM en fibre optique;
- une gamme de températures très large (-40°C à +85°C), adaptable à divers environnements;
Indices techniques
| Interface à fibre optique |
| Interface à fibres |
LC simple |
| Distance de transmission |
550m à 20Km |
| Longueur d'onde |
1310 nm/1550 nm |
| Vidéo. |
| Interface vidéo |
BNC |
| Impédance d'entrée/sortie vidéo |
75Ω |
| Voltage d'entrée/sortie vidéo |
Le débit d'électricité doit être supérieur ou égal à: |
| Taux de bits vidéo |
Maximum de 3,2 Gb/s |
| Gain différentiel (10% à 90% APL) |
< 1% |
| Prise en charge du format SDI |
625/25 PAL |
| Le nombre de personnes concernées par le traitement est déterminé en fonction de la catégorie de personnes concernées par le traitement. |
| 720p50, 720p59. Je vous en prie.94 |
| 1080i 23/24/30/50/59. Je vous en prie.94 |
| Je suis désolée. |
| Norme SDI vidéo |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| Interface série SMPTE424M 3 Gb/s |
| Données |
| Interface physique |
Terminus à vis de type industriel |
| Type de données |
RS485 à l'envers |
| Soutien en matière de fréquence/taux |
Max. 57600bps pour RS485 |
| RSE |
< 109 |
| Électricité |
| Adaptateur de puissance |
AC 110 à 220 V |
| Consommation d'électricité |
Pour les appareils électroniques |
| Indicateur LED |
| Le nombre de points de contrôle de l'appareil doit être le même que le nombre de points de contrôle de l'appareil |
Vidéo SDI |
| PWR |
Énergie |
| Les appareils électroménagers |
| Les dimensions (LxWxH) |
19 pouces 1U (483 x 220 x 44,45 mm) |
| Le poids |
7 kg par paire |
| Enveloppe |
Casse en aluminium |
| Options de montage |
Montage sur support |
| Environnemental |
| Température de fonctionnement |
-20°C+70°C |
| Température de stockage |
-40°C+80°C |
| Humidité de travail |
0 à 95% |
| Résultats de l'enquête |
≥ 100000 heures |
Informations relatives à la commande
| Modèle |
Définition |
| LNK-3GSDI-4BV est un véhicule de chasse. |
Vidéo 3G-SDI bidirectionnelle 4-Ch avec boucle de sortie, 20 km, SM, FC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
| LNK-3GSDI-4BV est un véhicule de chasse.1R |
Vidéo SDI bidirectionnelle 4-Ch avec boucle de sortie + 1-Ch RS485 données inversées, 20 km, SM, FC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
