Convertisseur de fibres 3G-SDI à 4 canaux avec RS485 et Tally

Name: Convertisseur de fibres 3G-SDI à 4 canaux avec RS485 et Tally
Brand: E-link China Technology Co.,LTD
SKU: LNK-HDSDI-4V1D4T
Price: 197.00 USD
Availability: InStock

Détails du produit

Place of Origin: China

Nom de marque: E-link

Certification: iso9001

Model Number: LNK-HDSDI-4V1D4T

Conditions de paiement et d'expédition

Minimum Order Quantity: 1pcs

Prix: $25-369

Packaging Details: SDI Fiber Extender Standard Carton Packaging

Délai de livraison: 3-5 jours ouvrables

Conditions de paiement: T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement

Capacité d'approvisionnement: 1000 / mois

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:
                                                                                                                                                                                                                                                                                              Convertisseur de fibre de RS485 IDS, Convertisseur de fibres Tally SDI, Convertisseur de fibres 3G-SDI


Le niveau du signal:	Niveau de signal: 800 mV nominale	Temps de montée/baisse::	Indication de 200ps
Consommation d'énergie:	Le système de détection doit être équipé d'un dispositif de détection.	Puissance fournie ::	Le système d'aiguillage doit être équipé d'un système d'aiguillage de tension.

Le niveau du signal:	Niveau de signal: 800 mV nominale
Temps de montée/baisse::	Indication de 200ps
Consommation d'énergie:	Le système de détection doit être équipé d'un dispositif de détection.
Puissance fournie ::	Le système d'aiguillage doit être équipé d'un système d'aiguillage de tension.

Définition

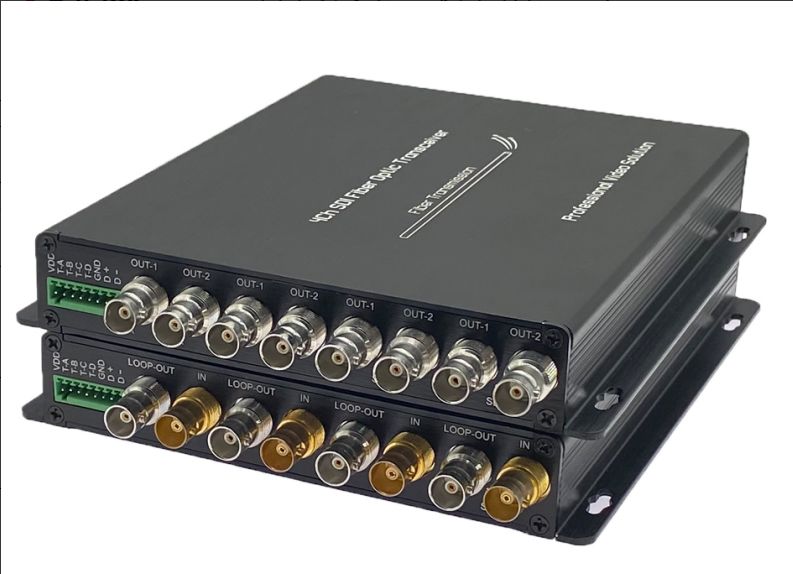

Convertisseur de fibres 3G-SDI à 4 canaux avec RS485 et Tally

Convertisseur fibre optique 3G-SDI 4 canaux avecRS485 & Tally

Modèle : SDI Extender fibre optique

Caractéristiques

► Transmission vidéo 3G/HD-SDI 4 canaux sur fibre optique

► Égalisation automatique du câble pour assurer l'intégrité du signal

► Reclocking automatique 270Mbit/s - 1.48Gbit/s - 3Gbit/s

► Directement compatible avec les systèmes de caméras 3G/HD-SDI et prend en charge la sortie en boucle 4 canaux

► Longue transmission jusqu'à 20 km (12,5 miles) (Autres distances en option)

► Prend en charge 4 canaux Tally

► Transmission de niveau broadcast numérique complète sans compression ;

► Prend en charge 1 canal RS485 bidirectionnel et 4 canaux Tally ;

► Plage de température de fonctionnement (-10℃~+55℃)

Index techniques

Entrée SDI	SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI et Telecom/Datacom
	270Mbit/s - 1.48Gbit/s – 3Gbit/s
	Nombre d'entrées : 4
	Perte de réflexion : >15DB
	Équilibre : 0-150m @3Gb/s
	Connecteur : BNC
Optique	Canal : 1
	Type : monomode
	Distance de transmission : 20 km (Autres distances en option)
	Perte de réflexion : > 15dB
	Gigue :< 0.2UI
	Connecteur : FC/UPC (SC, LC, ST en option)
Sortie SDI	Nombre de sorties : 4
	Niveau du signal : 800mV nominal
	Temps de montée/descente : indication 200ps
	Dépassement :< 10% d'amplitude
	Perte de réflexion : >15dB
	Gigue :< 0.2UI
	Connecteur : 75Ω BNC
Données	1 canal RS-485 (duplex intégral/semi-duplex) et prend en charge NRZ, RZI et Manchester
	Max. 57600bps pour RS485
	Connecteur : Borne à vis standard industriel
	4 canaux Tally : A, B, C, D
Indication d'alimentation et environnementale	Température de fonctionnement : -10℃～＋55℃
	Entrée d'alimentation : 1A@12VDC
	EMI/RFI : conforme à la norme FCC Part 15 Class A, norme européenne EMC
	Temps moyen sans problème : >100000 heures
Formats vidéo SDI pris en charge	625/25PAL ; 525/29.97NTSC ; 525/23.98NTSC ; 720p50 ; 720p59.94 ; 1080P23.98/24/30/50/60 ; 1080i 23/24/30/50/59.94 ;
Formats vidéo SDI pris en charge

Application

Convertisseur de fibres 3G-SDI à 4 canaux avec RS485 et Tally 0

informations de commande

LNK-HDSDI-4V1D4T	Vidéo HD-SDI 4 canaux avec sortie en boucle + 1 canal RS485 bidirectionnel + 4 canaux Tally, SM 20km, FC, comprenant 1 émetteur et 1 récepteur, utilisés par paires
LNK-3GSDI-4V1D4T	Vidéo 3G-SDI 4 canaux avec sortie en boucle + RS485 bidirectionnel + 4 canaux Tally, SM 20km, FC, comprenant 1 émetteur et 1 récepteur, utilisés par paires
