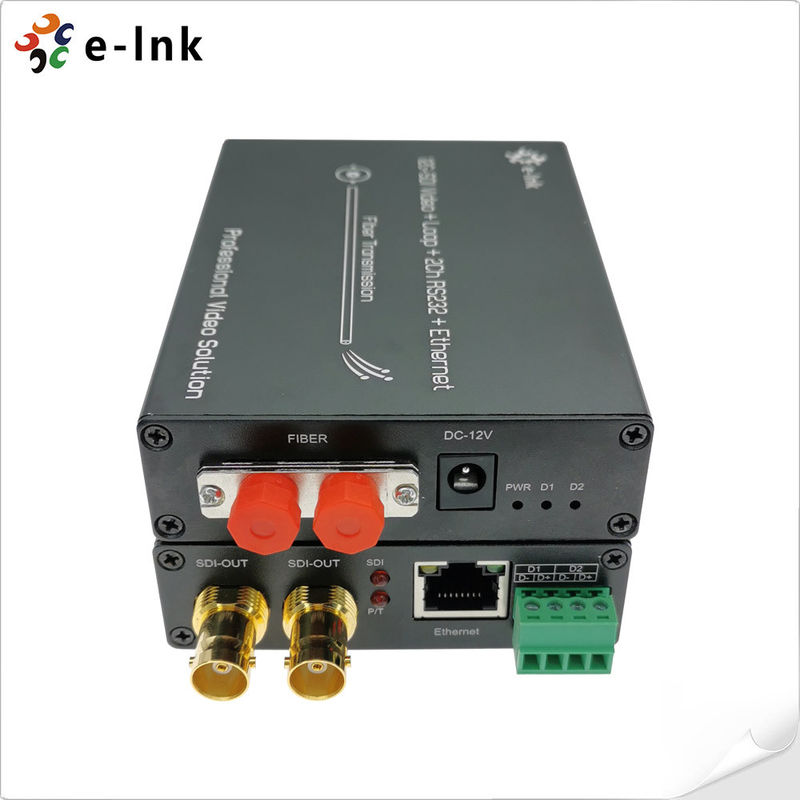

Convertisseur 12G-SDI vers fibre optique avec Gigabit Ethernet et RS485 bidirectionnel 2 canaux
Convertisseur fibre optique 12G-SDI avec Gigabit Ethernet et RS485 bidirectionnel 2 canaux
Modèle : Série LNK-12GSDI-1V2R1GE
Aperçu
La série LNK-12GSDI-1V2R1GE Convertisseur fibre optique 12G-SDI prend en charge 1 canal vidéo 12G (audio intégré) &
1 canal Gigabit Ethernet et RS485 bidirectionnel 2 canaux transmis via un câble à fibre optique, et surveille le signal
localement via une sortie en boucle 12G. Les convertisseurs vidéo sur fibre optique E-link 12G comprennent un émetteur et un
récepteur pour HDTV 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Caractéristiques
► Chaque canal SDI comprend 8 canaux audio intégrés
► Égalisation automatique du câble pour assurer l'intégrité du signal
► Prend en charge ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) et ST-259(SD)
► Reclocker intégré se verrouille sur les débits SMPTE de 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s ou les sous-débits Diviser-par-1,001 et 270 Mbit/s
► Directement compatible avec les systèmes de caméras 12G/6G/3G-SDI
► Capacité de transmission longue distance jusqu'à 80 km
► Prise en charge de RS485 bidirectionnel 2 canaux
► Prend en charge 1 canal Ethernet 10/100/1000M
► Transmission de niveau broadcast numérique non compressée complète ;
► Super plage dynamique optique et sans réglage ;
► Technique WDM/CWDM/DWDM à fibre optique
► Prend en charge 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Index techniques
| Formats |
Prend en charge ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) et ST-259(SD) |
| Compatible |
Compatible avec DVB-ASI et AES10 (MADI) |
| Entrée |
1 x 12G-SDI sur BNC |
| Sortie |
2 x fibre optique FC |
| 1 x sortie en boucle 12G-SDI sur BNC |
| Résolution prise en charge |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Plage de résolution |
3840*2160@60Hz |
| Spécification du câble d'entrée |
≤70m@12G SDI Belden 1694A |
| Spécification du câble de sortie |
≤60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Type de données |
RS485 bidirectionnel 2 canaux |
| Bande passante de transmission optique |
270MHz～12GHz |
| Alimentation |
12 VDC |
| Consommation d'énergie |
6 W (Max.) |
| Dimensions (LxlxH) |
117 x 80 x 24 (mm) |
| Température de fonctionnement |
-10℃～70℃ |
| Température de stockage |
-40℃～85℃ |
