Mettre en évidence:
Micro-extenseur optique HD/SD-SDI
, Micro-extenseur optique 3G/HD/SD-SDI
Norme de signalisation: |
SD-SDI (270 Mbps), HD-SDI (1,485 Gbit/s), 3G-SDI (2,97 Gbit/s) |
Gigue HD-SDI: |
<0.2UI (134 ps) à 100 kHz, <1.0UI (673 ps) à 10 Hz |
Le SFP: |
LC Simplex, 3,125 Gbit/s. Distance de transmission ≤120km |
Longueur d'onde de CWDM: |
1270 ~ 1610 nm, grille de 20 nm selon l'UIT-T |
Température de stockage: |
-40℃~+80℃ |
Les dimensions (LxWxH): |
58 X.21 X 20 millimètres |

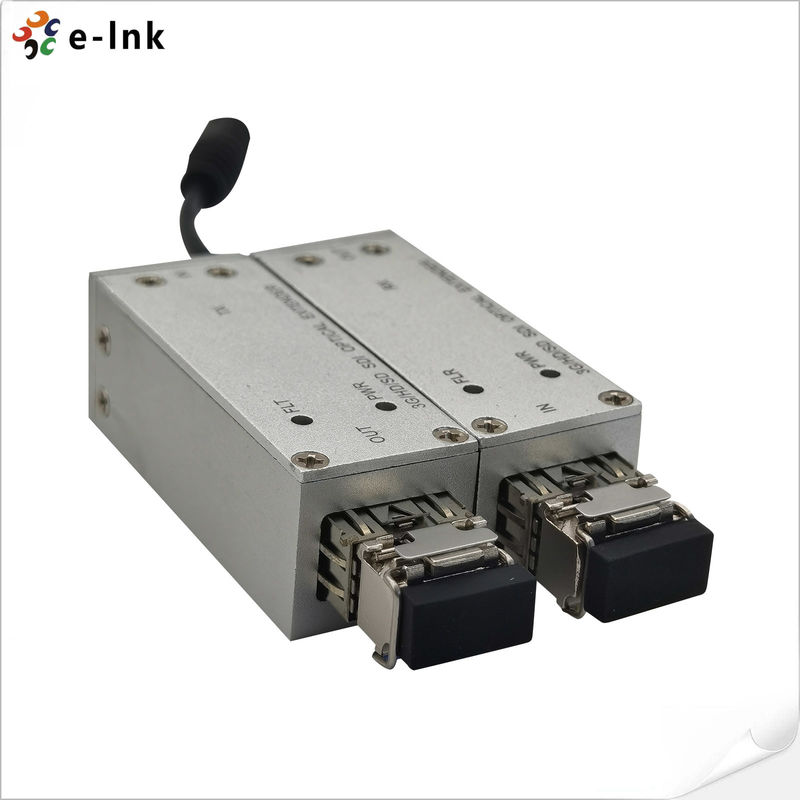

Micro-extenseur optique SMB 3G/HD/SD-SDI
Micro-Extender Optique SMB 3G/HD/SD-SDI
Modèle : Série LNK-M3G-SMB1V-20
Aperçu
La série LNK-M3G-SMB1V-20 est un système de transmission par fibre optique micro-extenseur 3G-SDI/HD-SDI/SD-SDI qui transmet
une vidéo numérique haute définition 3G-SDI, HD-SDI, SD-SDI ou un flux DVB-ASI via une fibre monomode ou multimode
prenant en charge les normes SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI). Grâce à sa technologie avancée de
transmission numérique par fibre optique, aucun réglage n'est nécessaire, simple à configurer et facile à utiliser. Le
la série de micro-extenseurs SDI utilise une alimentation 5V avec une faible consommation d'énergie.
Caractéristiques
► Reconnaissance automatique du signal 3G-SDI/HD-SDI/SD-SDI, aucune sélection manuelle nécessaire
► Distance de transmission jusqu'à 120 km
► Technologie CWDM pour permettre à jusqu'à 16(18) canaux de transmettre sur une seule fibre
► Conforme aux normes SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
► Conforme à la norme DVB-ASI (EN50083-9)
► Instruction pratique de l'état des LED. Indicateur de liaison fibre, alimentation.
► La carte PCB est respectueuse de l'environnement (sans plomb)
► Carte PCB avec conception multicouche pour assurer une transmission de signal stable et fiable
Index techniques
| Entrée SDI |
| Norme vidéo |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Norme de signal |
SD-SDI (270 Mbps), HD-SDI (1,485 Gbit/s), 3G-SDI (2,97 Gbit/s) |
| Résolution |
10 bits |
| 800mVp-p±10% |
<380mVp-p |
| 75Ω |
Connecteur |
| SMB |
Interface optique |
| Sortie DINiveau de signal |
| 800mVp-p±10% |
Temps de montée/descente |
| <0,8 ns |
Gigue HD-SDI |
| <0,2UI(134ps)@100kHz, |
<1,0UI(673ps)@10HzGigue SDI |
| <0,2UI(740ps)@10Hz, 0,2UI(740ps)@1kHz |
Impédance |
| 75Ω |
Connecteur |
| SMB |
Interface optique |
| SFP |
| LC simplex, 3,125 Gbit/s. ≤120 km de distance de transmission |
Longueur d'onde SM standard |
| 1310 nm, 1550 nm |
Longueur d'onde CWDM |
| 1270~1610nm, grille de 20nm selon ITU-T |
Plage de température |
| 0~70˚C |
Électrique |
| Alimentation |
| 5VDC, 1A |
Consommation |
| <5W |
Indicateur LED |
| FLT |
| État de la liaison fibre (émetteur) |
FLR |
| État de la liaison fibre (récepteur) |
PWR |
| État de l'alimentation |
Mécanique |
| Dimensions (LxlxH) |
| 58 x 21 x 20 mm |
Poids |
| 100g/paire |
Boîtier |
| Boîtier en aluminium |
Options de montage |
| Bureau |
Environnemental |
| Température de fonctionnement |
| -20℃～+70℃ |
Température de stockage |
| -40℃～+80℃ |
Humidité de fonctionnement |
| 0~95% |
MTBF |
| ≥100000 heures |
Application |
Informations de commande
Modèle
| Description |
LNK-M3G-SMB1V-20 |
| Micro-Extenseur Optique SMB 3G/HD/SD-SDI, 1310/1550nm, LC simplex, Monomode, 20KM comprenant l'émetteur et le récepteur, utilisé par paires |
|
