Convertisseur fibre optique SDI RS485 bidirectionnel
, Convertisseur fibre optique SDI avec signal Tally
, Mini convertisseur 12G-SDI vers fibre optique
Mini convertisseur 12G-SDI vers fibre optique avec signal Tally ou RS485 bidirectionnel
Convertisseur Mini 12G-SDI vers Fibre avec Signal Tally ou RS485 Inversé
Modèle : LNK-M12G-1V
Aperçu

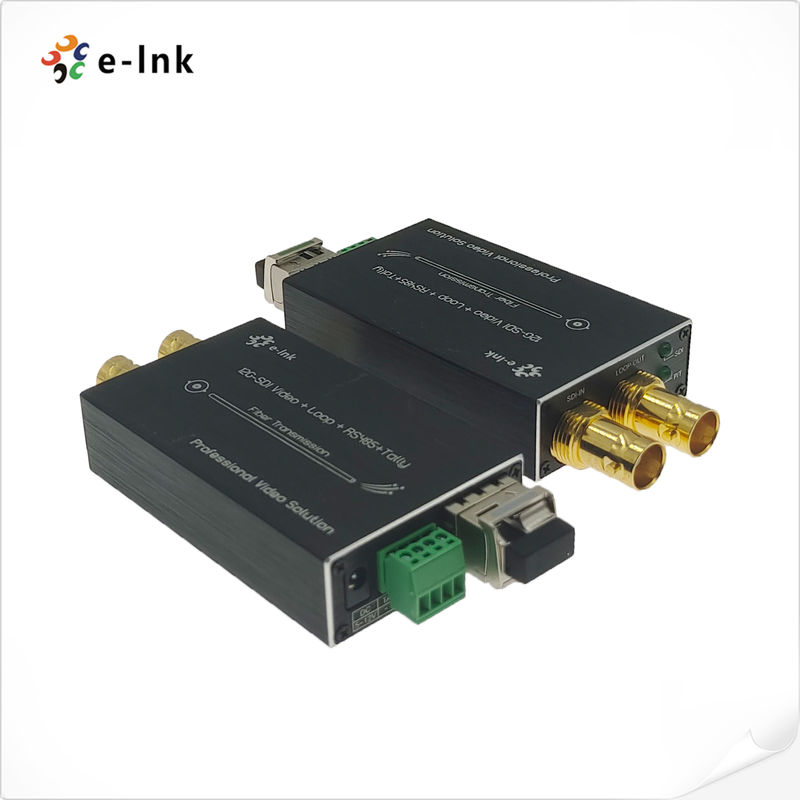

Le convertisseur fibre 12G-SDI de type Mini série LNK-M12G-1V prend en charge 1 canal vidéo 12G (audio intégré) &
Signal Tally (ou RS485 inversé) transmis via un câble à fibre optique, et surveille le signal localement via une boucle 12G
sortie. Les convertisseurs vidéo 12G sur fibre E-link comprennent un émetteur et un récepteur pour HDTV 4K*2K(3840*
2160@60Hz), 1080P, 1080I, 720P.
Caractéristiques
► Chaque canal SDI comprend 8 canaux audio intégrés
► Égalisation automatique du câble pour assurer l'intégrité du signal
► Prend en charge ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) et ST-259(SD)
► Clocker intégré se verrouille sur les débits SMPTE de 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s ou les sous-débits de division par 1,001 et 270 M bps
► Directement compatible avec les systèmes de caméra 12G/6G/3G-SDI
► Capacité de transmission longue distance d'au moins 10 km (6,2 miles), jusqu'à 80 km
► Entrée d'alimentation par bornier pour application industrielle
► Prend en charge le remplacement à chaud et le branchement à chaud
► Transmission de niveau de diffusion numérique complète sans compression ;
► plage dynamique super optique et sans réglage ;
► technique WDM/CWDM/DWDM à fibre optique ;
► Prend en charge 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Index techniques
| Formats |
Prend en charge ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) et ST-259(SD) |
| Compatible |
Compatible avec D VB-ASI et AES10 (MADI) |
| Entrée |
1 x 12G-SDI sur BNC |
| Sortie |
1 x fibre optique LC |
| 1 x sortie en boucle 12G-SDI sur BNC |
| Résolution prise en charge |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Plage de résolution |
3840*2160@60Hz |
| Spécification du câble d'entrée |
≤70m@12G SDI Belden 1694A |
| Spécification du câble de sortie |
≤70m@12G SDI Belden 1694A |
| Type de données |
Tally inversé (facultatif) |
| Type de données |
RS485 inversé (facultatif) |
| Bande passante de transmission optique |
270MHz～12GHz |
| Alimentation |
5-15 VDC |
| Consommation d'énergie |
2 W (Max.) |
| Dimensions (LxlxH) |
80 x 40 x 20 (mm) |
| Température de stockage |
-40℃～80℃ |
| Température de fonctionnement |
-40℃～85℃ |
Application
Informations de commande
| Modèle |
Description |
| LNK-M12G-1V1T-20 |
Convertisseur Mini 12G-SDI vers Fibre avec Tally et sortie en boucle, SMF, connecteur fibre LC 20KM, comprenant émetteur et récepteur, utilisé par paires |
| LNK-M12G-1V1R-20 |
Convertisseur Mini 12G-SDI vers Fibre avec RS485 inversé et sortie en boucle, SMF, connecteur fibre LC 20KM, comprenant émetteur et récepteur, utilisé par paires |
