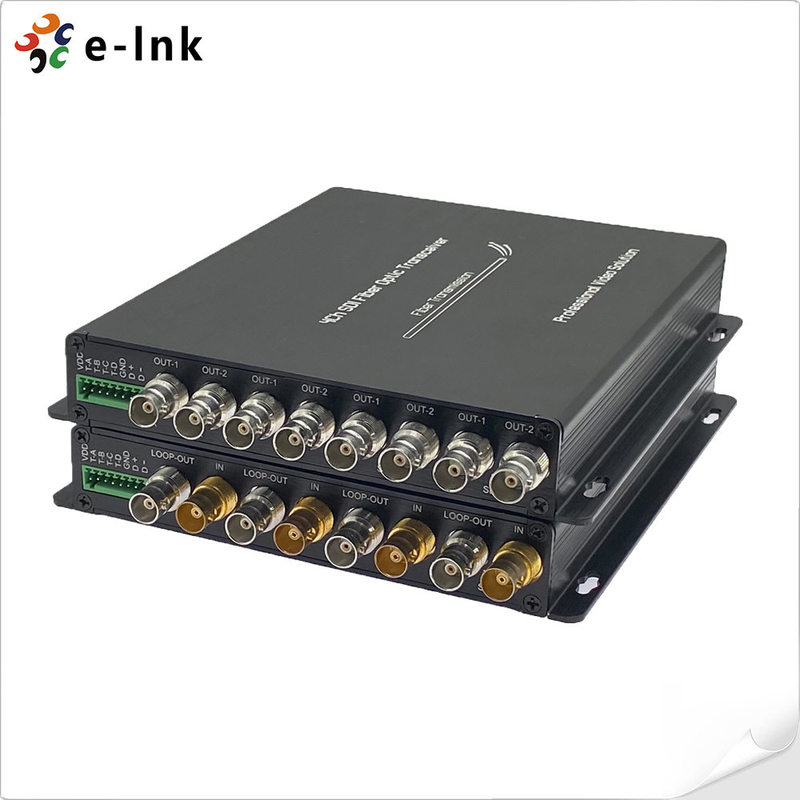

Convertisseur de fibres 3G-SDI à 4 canaux avec 4 Ch Tally et RS485

Détails du produit

Place of Origin: China

Nom de marque: E-link

Certification: CE,FCC,RoHs

Model Number: LNK-3GSDI-4V1D4T

Conditions de paiement et d'expédition

Minimum Order Quantity: 1pair

Prix: negotiate

Packaging Details: SDI Fiber Converter standard export package

Delivery Time: 3-6working days

Payment Terms: T/T, L/C, D/A, D/P, Western Union

Supply Ability: 5000pairs per month

Obtenez le meilleur prix
Contactez-nous maintenant
Les spécifications
Mettre en évidence:
Fiber Connector:
FC/UPC (SC, LC, ST optional)
Equilibrium::
0-150m @3Gb/s
Connector::
BNC
Transmission distance::
20km (Other distance Optional)
Operating temperature::
-10℃~+55℃
Power Input::
1A@12VDC
Fiber Connector:
FC/UPC (SC, LC, ST optional)
Equilibrium::
0-150m @3Gb/s
Connector::
BNC
Transmission distance::
20km (Other distance Optional)
Operating temperature::
-10℃~+55℃
Power Input::
1A@12VDC
Définition
Convertisseur de fibres 3G-SDI à 4 canaux avec 4 Ch Tally et RS485

Avantages Convertisseur fibre optique avec RS485& Tally Convertisseur fibre optique 3G-SDI 4 canaux



Avantages ► Transmission vidéo 3G/HD-SDI à 4 canaux sur fibre optique► Égalisation automatique du câble pour assurer l'intégrité du signal

► Reclocking automatique 270Mbit/s - 1.48Gbit/s - 3Gbit/s

► Directement compatible avec les systèmes de caméra 3G/HD-SDI et prend en charge la sortie en boucle 4 canaux

► Longue transmission jusqu'à 20 km (12,5 miles) (Autres distances en option)

► Prend en charge 4 canaux Tally

► Transmission de niveau de diffusion numérique non compressée ;

► Prend en charge 1 canal RS485 en sens inverse et 4 canaux Tally ;

► Plage de température de fonctionnement (-10℃~+55℃)

Aperçu

La série LNK-3GSDI-4V1DT prend en charge le signal vidéo haute définition standard HD/3G-SDI à 4 canaux et



les signaux RS485 et Tally transmis via un seul câble à fibre optique. Les convertisseurs E-link 3G-SDI Video over Fiber

comprennent un émetteur et un récepteur pour le signal 3G-SDI 1080P. Les convertisseurs fibre optique E-link 3G-SDI

peuvent transmettre un signal vidéo 3G-SDI à 4 canaux via une seule fibre optique, et prennent en charge la boucle

de sortie, 4 canaux Tally et RS485 en sens inverse. La qualité vidéo est de niveau de diffusion non compressé. Il est

largement utilisé dans le domaine de la diffusion.

Application

Index techniques



Entrée SDI

Convertisseur de fibres 3G-SDI à 4 canaux avec 4 Ch Tally et RS485 0



SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI et Telecom/Datacom

270Mbit/s - 1.48Gbit/s – 3Gbit/s Nombre d'entrées : 4
Perte de réflexion : >15DB
Équilibre : 0-150 m @3Gb/s
Connecteur : BNC
Optique
Canal : 1
Type : monomode Distance de transmission : 20 km (Autres distances en option)
Perte de réflexion : > 15dB
Gigue :
< 0.2UI
Connecteur : BNC 75 ΩDonnées
Nombre de sorties : 4
Niveau du signal : 800 mV nominal Temps de montée/descente : indication de 200 ps
Dépassement :
< 10 % d'amplitude
Perte de réflexion : >15dBGigue :
< 0.2UI
Connecteur : BNC 75 ΩDonnées
1 canal RS-485 (duplex intégral/semi-duplex) et prend en charge NRZ, RZI et Manchester
Max. 57600 bps pour RS485 Connecteur : Borne à vis standard industrielle
4 canaux Tally : A, B, C, D
Indication d'alimentation et environnementale
Température de fonctionnement : -10℃~+55℃
Entrée d'alimentation : 1A@12VDC EMI/RFI : conforme à la norme FCC Part 15 Class A, norme européenne EMC
Temps moyen sans problème : >100 000 heures
Formats vidéo SDI pris en charge
625/25PAL ; 525/29.97NTSC ; 525/23.98NTSC ; 720p50 ; 720p59.94 ;
1080P23.98/24/30/50/60 ; 1080i 23/24/30/50/59.94 ;

Informations de commande

LNK-HDSDI-4V1D4T

Vidéo HD-SDI à 4 canaux avec sortie en boucle + 1 canal RS485 en sens inverse + 4 canaux Tally, SM 20 km, FC, comprenant 1 émetteur et 1 récepteur, utilisés par paires

LNK-3GSDI-4V1D4T Vidéo 3G-SDI à 4 canaux avec sortie en boucle + RS485 en sens inverse + 4 canaux Tally, SM 20 km, FC, comprenant 1 émetteur et 1 récepteur, utilisés par paires
