Détails du produit
Lieu d'origine: Chine
Nom de marque: E-link
Certification: ISO9001, CE, ROHS, FCC
Numéro de modèle: LNK-INJ-48-95W
Conditions de paiement et d'expédition
Quantité de commande min: 1 pièces
Prix: To Be Negotiated
Détails d'emballage: Package standard pour l'injecteur PoE
Délai de livraison: 3 à 5 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, Paypal, et ainsi de suite
Capacité d'approvisionnement: 10000 pièces par mois
Température de stockage:: |
-40°C à 85°C (- 40°F à 185°F) |
Type de traitement:: |
Pour les appareils à double face ou à double face |
Pour les appareils à double face ou à double face: |
Cat5 UTP jusqu'à 100m |
Connecteur:: |
2x RJ45 |
Humidité relative: |
5% à 95% sans condensation |
Les dimensions (WxDxH): |
95 x 70 x 30 millimètres |
Température de stockage:: |
-40°C à 85°C (- 40°F à 185°F) |
Type de traitement:: |
Pour les appareils à double face ou à double face |
Pour les appareils à double face ou à double face: |
Cat5 UTP jusqu'à 100m |
Connecteur:: |
2x RJ45 |
Humidité relative: |
5% à 95% sans condensation |
Les dimensions (WxDxH): |
95 x 70 x 30 millimètres |
Modèle:LNK-INJ-48-95W
Résumé

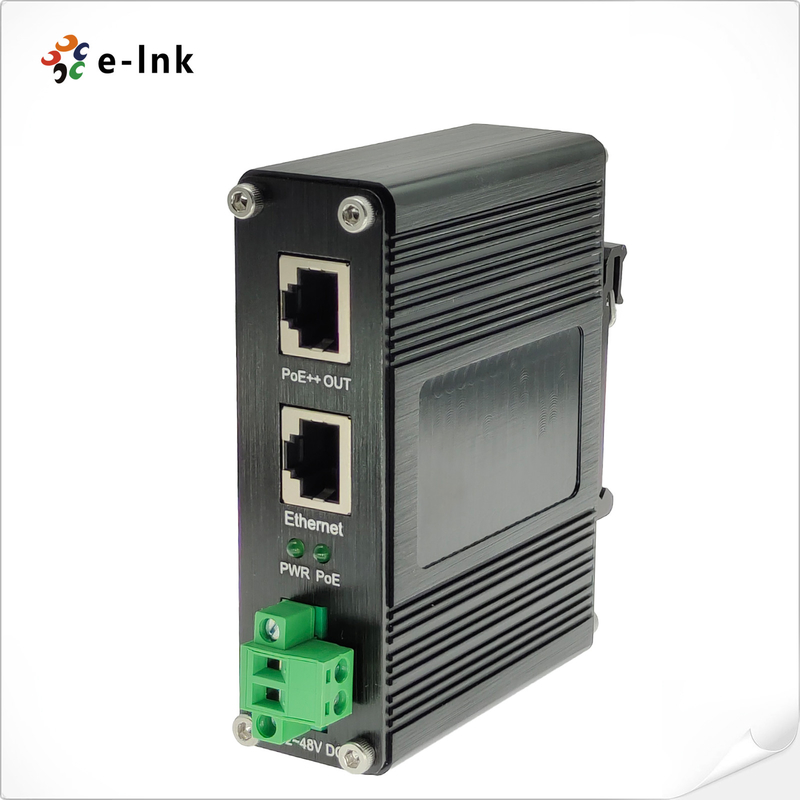

Le LNK-INJ-48-95W est un injecteur PoE+ à port unique Gigabit de qualité industrielle robuste, conforme à la norme IEEE 802.3bt
Ce dispositif haute performance fournit jusqu'à 95 W de puissance de sortie PoE,
10/100/1000 Connexions Ethernet Base-TX Conçues avec une large plage de tension d'entrée de 12 à 48 V CC et équipées
avec un amplificateur de tension, il permet une intégration transparente des appareils PoE comme les caméras IP et les câbles
les points d'accès avec des commutateurs de réseau non PoE. L'injecteur est équipé de deux ports entièrement conformes IEEE 802.3ab:
un port d'entrée Ethernet pour la connexion des commutateurs et un port de sortie PoE pour la connexion des appareils alimentés,
Cette solution fournit une alimentation fiable sur Ethernet.
l'infrastructure pour les applications industrielles nécessitant des performances robustes et une connectivité étendue.
Caractéristiques
1 port d'entrée de données RJ45 Ethernet + 1 port de sortie de puissance RJ45 (données + puissance)
¢ Prise en charge de l'équipement d'alimentation électrique LTPoE++ de 95 W
Conforme à la norme IEEE 802.3at/bt PoE de portée extrême/moyenne PSE
¢ Prise en charge de 10/100/1000Base-TX
Indicateurs LED étendus pour le diagnostic de PoE
- 12 à 48 V de courant continu à large portée avec fonction d'augmentation de puissance
¢ Jusqu'à 95 watts de puissance électrique (48VDC), 95 watts de puissance électrique (24VDC), 60 watts de puissance électrique (12VDC)
► Supports DIN-Rail and Wall-mount installation
-40°C à 80°C
Indices techniques
| Éthernet | |
| Les normes: |
IEEE802.3 10 Ethernet basé sur le T Le système de transmission de l'électronique par câble est un système de transmission par câble. Les émetteurs-récepteurs électroniques doivent être équipés d'un système d'émetteur-récepteur électronique. IEEE802.3 x Contrôle du débit |
| Type de traitement: | En avant |
| Pour les appareils à double face ou à double face | |
| Taux de filtrage vers l'avant: | 1,488,000pps (1000Mbps) |
| Le câblage: |
Cable à paire tordue jusqu'à 100 mètres (328 pieds) 10BASE-T: UTP à quatre couples Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: UTP à quatre paires Cat. 5, 5e, 6, 6A Les données de base doivent être fournies à l'utilisateur conformément à l'annexe I. |
| Distance maximale: | Catégorie 5 TPA jusqu'à 100 m |
| Connecteur: | 2x RJ45 |
| Environnemental | |
| Température de fonctionnement: | -40°C à 80°C (-40°F à 176°F) |
| Température de stockage: | -40°C à 85°C (-40°F à 185°F) |
| Humidité relative: | 5% à 95% non condensés |
| Le MTBF: | > 200 000 heures |
| Électricité et mécanique | |
| Puissance d'entrée: | 12 à 48 VDC (bloc terminal) |
| Consommation d'énergie: | 100 watts au maximum. |
| Je vous en prie.étaient sur Ethernet: | |
| La norme: | IEEE 802.3bt 4 paires Puissance sur Ethernet |
| IEEE 802.3at Puissance sur Ethernet Plus | |
| IEEE 802.3af Puissance sur Ethernet | |
| Port: | RJ45 |
| Assignation de la broche de puissance |
Données fournies sur les paires 1,2TX et 3,6RX puissance sur les paires de secours 1,2,4,5 ((+) et 3,6,7,8(-) |
| Le budget du POE: |
Un budget de PoE allant jusqu'à 95 watts (48VDC) Un budget PoE de 95 watts maximum (24VDC) Budget de PoE allant jusqu'à 60 watts (12VDC) |
| Indicateurs à LED: | |
| Le pouvoir: | État de la puissance |
| Le PoE: | Statut du PoE |
| Les dimensions (WxDxH) sont les suivantes: | 95 x 70 x 30 mm |
| Poids: | 0.25kg |
| Le boîtier: | Casse en aluminium IP40 |
| Options de montage: | DIN-rail / monture murale |
| Accessoires standard | |
| Contenu de l' emballage | LNK-INJ-48-95W est une marque de véhicule |
| Manuel de l'utilisateur | |
| Kit de montage murale | |
| Kit de montage DIN | |
| Autorisations réglementaires | |
| Résistance à la corrosion | |
| Partie 15 de la FCC, catégorie A | |
| Pour les véhicules à moteur à combustion | |
| Protection contre les surtensions: | |
| RJ45: 1KV | |
| Puissance: 500 V | |
| DSI: 4KV/8KV | |
Application du projet
Informations sur les commandes
| Modèle | Définition |
| LNK-INJ-48-95W est une marque de véhicule |
Entrée Ethernet Gigabit durcie à 1 port + PoE à 1 port de 95 W++ Injecteur de sortie avec 12 à 48 V de courant continu de large portée |
| Options de montage | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Options de puissance | Énergie de 120 W/2,5 A à 48 VDC. |
| L'alimentation électrique doit être achetée séparément. |
