Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: CE
Numéro de modèle: LN K-MIDI
Conditions de paiement et d'expédition
Quantité de commande min: 1pcs
Prix: Négociable
Détails d'emballage: Publication périodique RS-232/422/485 multicanale industrielle à l'emballage standard de carton de c
Délai de livraison: 7-10 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement: 1000000PCS/Month
temp de stockage: |
-40°C à 85°C |
Dimensions (LxlxH): |
172mm*167mm*45mm (LxWxH) |
Poids: |
4KG |
Température de fonctionnement: |
-10°C à +75°C |
temp de stockage: |
-40°C à 85°C |
Dimensions (LxlxH): |
172mm*167mm*45mm (LxWxH) |
Poids: |
4KG |
Température de fonctionnement: |
-10°C à +75°C |

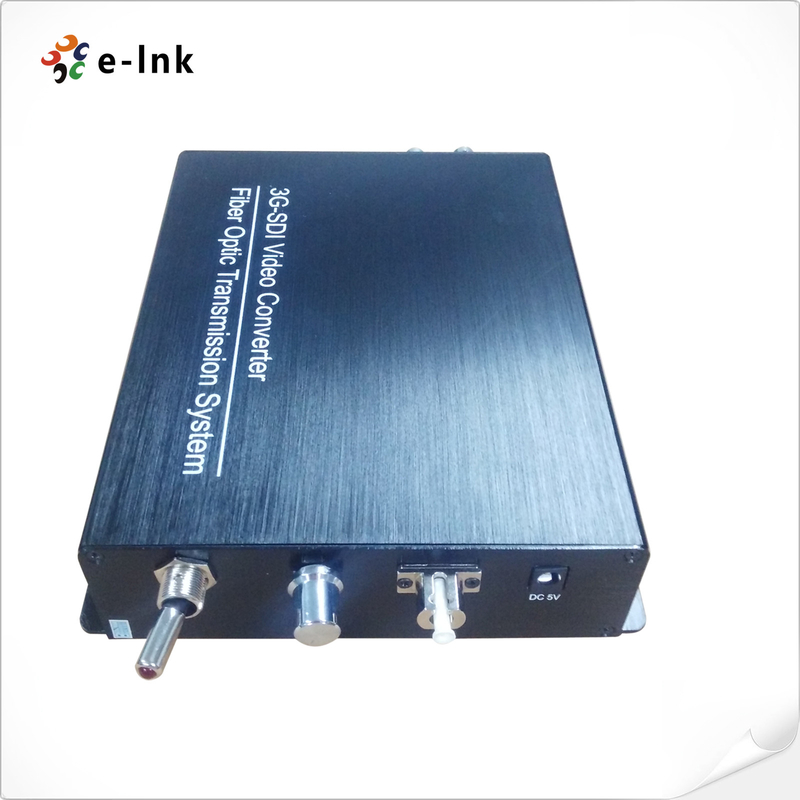

3G Ethernet audio Tally Intercom du supplément RS232 RS422 RS485 de fibre de l'écart-type IDS
3G/HD/SD-SDI, RS422, audio, Ethernet, contrôle, interphone et vidéo de retour au-dessus de multiplexeur de fibre
Avantages :
►Débits de soutiens SMPTE 3G, de HD et de SD-SDI
►Manipulez tous les modèles pathologiques
►Égalisation automatique de câble pour assurer l'intégrité du signal
►Avec la vidéo d'extérieur et de contrôle et d'audio (interphone) et de retour
►Ethernet 10/100
►Égalisation automatique de câble pour assurer l'intégrité du signal
►270Mbit/s se refermant automatique - 1.48Gbit/s - 3Gbit/s
►Type de signal de soutien : 270Mbit/s à 3Gbit/s selon les normes de SMPTE 424M, de SMPTE 292M et de SMPTE 259M, DVB-ASI
►Directement compatible avec des protocoles de systèmes de la caméra 3G/HD/SD-SDI et de données RS-232, RS-422, et RS-485 de soutien
►10+Km sur la fibre de mode unitaire ou 300m sur la fibre multi de mode
►Puissance fournie de TB, permutation chaude et branchement chaud
►Industrie-catégorie de température de fonctionnement de -10℃to 75℃, qui est appliqué à l'environnement de travail différent
Index techniques
| Caractéristiques générales | |
| Temp de travail | -10°C à +75°C |
| Temp de stockage | -40°C à 85°C |
| humidité | 0 | 95% (sans condensation) |
| Puissance d'entrée | DC5V 3A |
| Puissance | 15W |
| Poids net | 4kg |
| Taille d'aspect | 172mm*167mm*45mm (LxWxH) |
| Fibre optique | |
| Longueur d'onde | 1310nm/1550nm/CWDM |
| De puissance de sortie | -6~-1dBm |
| Sensibilité de Rx | <-18dbm> |
| Distance de transmission | Fibre 10+km, millimètre de SM de fibre 300m |
| Connecteur optique | Dal LC /FC/ST/SC/MX/ Lemo/Neutrino (facultatif) |
| Entrée-sortie d'IDS | |
| Format de signal | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Débit | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Égalisation de câble | Câble automatique EQ (câble de repaire 1694A de bel) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Interface d'IDS | BNC 75 ohms |
| Interphone | |
| Adaptateur optique de caméra | |
| Interface | 4pin XLR (mâle) /5pin XLR cric de casque) (de femelle/3.5mm |
| Microphone | Entrées de MIC avec le muet et faire une enchère de barrage |
| Écouteur | avec le volume en haut ou en bas |
| Audio | Niveau à corde équilibre ou déséquilibre |
| Contrôle | |
| Adaptateur optique de caméra | |
| Interface | tête ou 3pin mini XLR de l'air 4pin |
| Sortie | Fermeture de contact sec ou +12V humide |
| Sur : short ou +12V | |
| : ouvert ou 0V | |
| À télécommande | |
| Interface | TB de norme industrielle |
| Données | RS422 /RS232/RS485 |
| Ethernet | |
| Port | 10/100 base-T, connecteur RJ-45 |
| Mode de travail | Duplex/semi-duplex |
| Débit | 10m bps et 100 Ethernet de M bps (autoadaptif) |
Aperçu
La série de LN K-MIDI te permet de transmettre 3G, HD ou SD-SDI selon SMPTE 424M-2006, 292 et 259 avec la capacité de transmettre 10/100 Ethernet RS422 de base-T, audio, Ethernet, contrôle, interphone et vidéo de retour au-dessus de mode unitaire ou de fibre multi de mode. Toutes les voies de transmission de données sont disponibles simultanément. Le système transporte un signal 3G/HD-SDI de la caméra à la station de base et une vidéo de retour (3G/HD-SDI), des données à télécommande, la serrure de GEN, l'interphone, le contrôle, l'audio et 10/100M Ethernet est également fournie. Le système met tous les signaux requis pour la production de la multi-caméra 3G/HD-SDI sur un SM/MM tactique ou câble hybride de fibre de SMPTE, assurant la connectivité robuste et sans problèmes sur n'importe quel studio ou la production à distance.
