Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: CE
Numéro de modèle: LNK-3GSDI-4BV
Conditions de paiement et d'expédition
Quantité de commande min: 1pcs
Prix: Négociable
Détails d'emballage: Publication périodique RS-232/422/485 multicanale industrielle à l'emballage standard de carton de c
Délai de livraison: 7-10 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement: 1000000PCS/Month
Interface de fibre: |
LC recto |
PWR: |
Alimentation d'énergie |
Dimensions (LxlxH): |
19inch 1U (483 x 220 x 44.45mm) |
Poids: |
7KG/pair |
Moyenne des temps de bon fonctionnement: |
heures ≥100000 |
Température de fonctionnement: |
-20℃~+70℃ |
Interface de fibre: |
LC recto |
PWR: |
Alimentation d'énergie |
Dimensions (LxlxH): |
19inch 1U (483 x 220 x 44.45mm) |
Poids: |
7KG/pair |
Moyenne des temps de bon fonctionnement: |
heures ≥100000 |
Température de fonctionnement: |
-20℃~+70℃ |
4 la Manche 3G bidirectionnel IDS au-dessus d'interface recto du convertisseur LC de fibre
convertisseur bidirectionnel de la fibre 4-Channel 3G-SDI
Avantages :
►4 transmission vidéo bidirectionnelle de canal 3G-SDI au-dessus de fibre optique
►Égalisation automatique de câble pour assurer l'intégrité du signal
►270Mbit/s reclocking automatique - 1.48Gbit/s - 3Gbit/s
►Directement compatible avec des protocoles de systèmes de la caméra 3G-SDI et de données de l'inverse RS-485 de soutien
►Longue capacité de transmission au moins 10 kilomètres (6.2miles), jusqu'à 120 kilomètres
►Puissance fournie de TB pour l'application industrielle
►Permutation chaude de soutiens et branchement chaud
►Transmission de niveau de pleine émission numérique de non-compression ;
►dynamique optique et exempt superbes de l'ajustement avant l'utilisation ;
►technique optique de la fibre WDM/CWDM/DWDM ;
►température ambiante de niveau d'industrie ultra-large (- 40℃~+85℃), adaptable à de divers environnements ;
Index techniques
| Interface optique de fibre | |
| Interface de fibre | LC recto |
| Distance de transmission | 550m-20Km |
| Longueur d'onde | 1310nm/1550nm |
| Vidéo | |
| Interface visuelle | BNC |
| Impédance visuelle d'entrée-sortie | 75Ω |
| Tension visuelle d'entrée-sortie | Typique : 1Vpp, 0.5Vpp minimum, 1.5Vpp maximum |
| Débit binaire visuel | 3.2Gb/s maximum |
| Gain différentiel (10%~90% APL) | <1> |
| Appui de format d'IDS | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Norme visuelle d'IDS | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Cartographie de SMPTE425M3Gb/s (3G-SDI) | |
| Interface série de SMPTE424M 3Gb/s (3G-SDI) | |
| Données | |
| Interface physique | Terminal de vis standard industriel |
| Type de données | RS485 inverse |
| Appui de fréquence/taux | 57600bps maximal pour RS485 |
| JUJUBES | <10>9 |
| Élém. élect. | |
| Adaptateur de puissance | C.A. 110~220V |
| Puissance | <15w> |
| Indicateur de LED | |
| IDS A/B/C/D/E/F/G/H | Vidéo d'IDS |
| PWR | Alimentation d'énergie |
| Mécanique | |
| Dimensions (LxWxH) | 19inch 1U (483 x 220 x 44.45mm) |
| Poids | 7KG/pair |
| Enveloppe | Cas en aluminium |
| Montage des options | Bâti de support |
| Ambiant | |
| La température fonctionnante | -20℃~+70℃ |
| Température de stockage | -40℃~+80℃ |
| Humidité fonctionnante | 0~95% |
| Moyenne des temps de bon fonctionnement | heures ≥100000 |
Aperçu

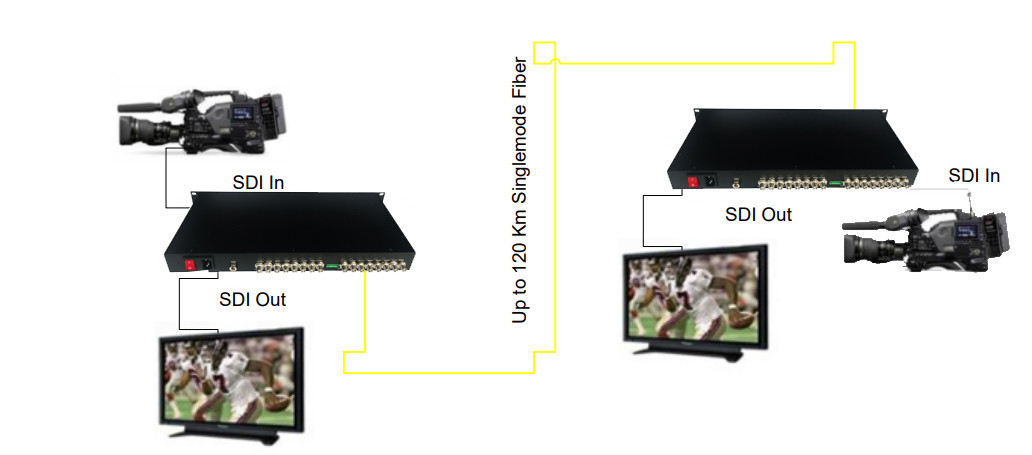

La série de LNK-3GSDI-4BV soutient 4 le signal vidéo à haute définition standard bidirectionnel de canal 3G-SDI transmis par l'intermédiaire du câble à fibres optiques de fibre simple, et surveille le signal localement au-dessus d'un résultat de la boucle 3G/HD-SDI. la vidéo du l'E-lien 3G-SDI au-dessus des convertisseurs de fibre inclut un émetteur et un récepteur pour le signal de 1080P 3G-SDI. les convertisseurs de fibre du l'E-lien 3G-SDI peuvent simultanément transmettre 4-Ch 3G-SDI la vidéo bidirectionnelle, 1-Ch les données de l'inverse RS-485, signal par une fibre optique simple. La qualité visuelle jusqu'au niveau d'émission, qualité audio jusqu'au niveau de CD soutient le format RS-485 de transmission de données inverse.
L'information de commande
| Modèle | Description |
| LNK-3GSDI-4BV | vidéo 4-Ch 3G-SDI bidirectionnelle avec la boucle-, 20km, SM, FC, y compris 1 émetteur et 1 récepteur, employés par des paires |
| LNK-3GSDI-4BV1R | vidéo bidirectionnelle de 4-Ch IDS avec la boucle- + données d'inverse de 1-Ch RS485, 20km, SM, FC, y compris 1 émetteur et 1 récepteur, employés par des paires |
