Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: ROHS,FCC,CE
Numéro de modèle: Série de LNK-M3G-1V
Conditions de paiement et d'expédition
Quantité de commande min: 1 paire
Prix: Négociable
Détails d'emballage: Paquet standard d'exportation de convertisseur de fibre d'IDS
Délai de livraison: 5-12 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement: 1000 paires/mois
P/T: |
Énergie |
Résultats de l'enquête: |
heures ≥100000 |
Les dimensions: |
80 x 40 x 20 millimètres |
Le poids: |
0.8KG/pair |
P/T: |
Énergie |
Résultats de l'enquête: |
heures ≥100000 |
Les dimensions: |
80 x 40 x 20 millimètres |
Le poids: |
0.8KG/pair |

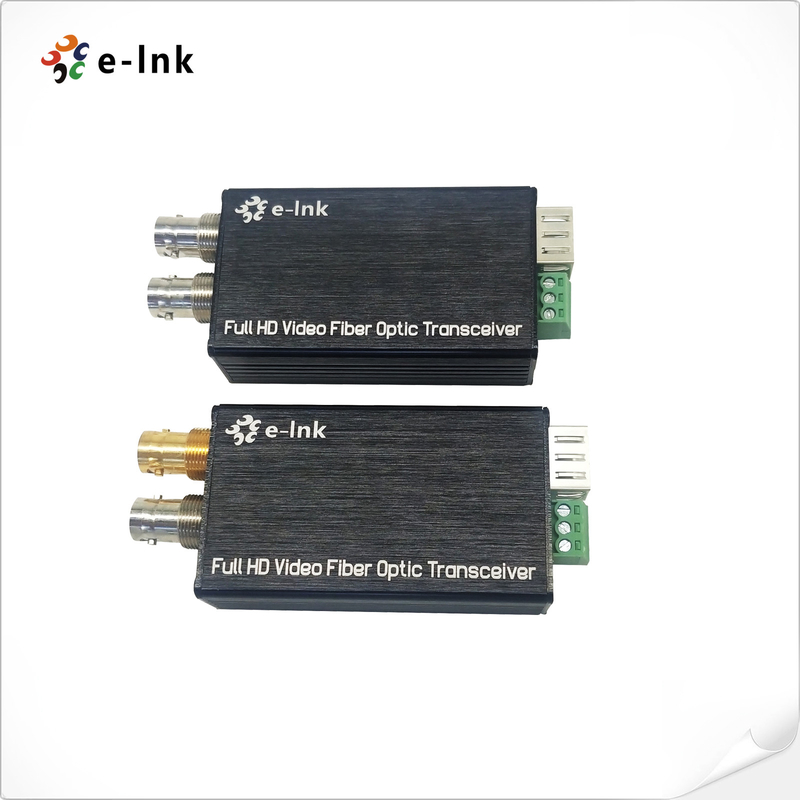

3G SDI Mini Convertisseur Fibre optique avec Tally ou RS485 inverse
Convertisseur mini-type 3G-SDI en fibre avec Tally ou RS485 inverse
Avantages du convertisseur de fibre optique SDI
Chaque chaîne comprend 8 canaux audio intégrés.
- l'équilibrage automatique des câbles, utilisé pour tous les débits inférieurs à 3,2 Gb/s (Belden 1694A);
¢ Réversion automatique 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directement compatible avec les systèmes de caméra HD-SDI
Capacité de transmission à longue distance jusqu'à 80 km
L'échange à chaud et la prise à chaud;
- Gérer tous les modèles pathologiques, transmission de niveau de diffusion entièrement numérique sans compression;
- Indication de l'état de la LED pour surveiller les conditions de travail;
- une plage dynamique superoptique et sans réglage;
¥ longueur d'onde CWDM de 1470 à 1610 nm facultative;
une plage de températures ultra-large au niveau industriel (-20°C à +70°C), adaptable à divers environnements;
Indices techniques
| Interface à fibre optique | |
| Interface à fibres | LC simple |
| Distance de transmission | 550m à 20Km |
| Longueur d'onde | 1310 nm/1550 nm |
| Vidéo | |
| Interface vidéo | BNC |
| Impédance d'entrée/sortie vidéo | 75Ω |
| Voltage d'entrée/sortie vidéo | Le débit d'électricité doit être supérieur ou égal à: |
| Taux de bits vidéo | Maximum de 3,2 Gb/s |
| Gain différentiel (10% à 90% APL) | < 1% |
| Prise en charge du format SDI | 625/25 PAL |
| Le nombre de personnes concernées par le traitement est déterminé en fonction de la catégorie de personnes concernées par le traitement. | |
| 720p50, 720p59. Je vous en prie.94 | |
| 1080i 23/24/30/50/59. Je vous en prie.94 | |
| 1080P 23.98/24/30/50/60 | |
| Norme SDI vidéo | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| Interface série SMPTE424M 3 Gb/s | |
| Données | |
| Interface physique | Terminus à vis de type industriel |
| Type de données | Tally ou RS485 inverse |
| Soutien en matière de fréquence/taux |
Max. 115200 bps pour le RS422 |
| RSE | < 109 |
| Électricité | |
| Adaptateur de puissance | DC 5 à 25 V |
| Consommation d'électricité | Pour les appareils électroniques |
| Indicateur LED | |
| DSI | Vidéo SDI |
| P/T | Énergie |
| Les appareils électroménagers | |
| Les dimensions (LxWxH) | 80 x 40 x 20 mm |
| Le poids | 1 kg par paire |
| Enveloppe | Casse en aluminium |
| Options de montage | Sur le bureau |
| Environnemental | |
| Température de fonctionnement | -20°C+70°C |
| Température de stockage | -40°C+80°C |
| Humidité de travail | 0 à 95% |
| Résultats de l'enquête | ≥ 100000 heures |
Résumé
Le convertisseur de fibres 3G/HD-SDI de série LNK-M3G-1V de type mini prend en charge la vidéo 3G/HD-SDI à 1 canal (audio intégré) et le signal RS485 Tally ou Reverse transmis par câble à fibre optique,et surveille le signal localement sur une sortie de boucle 3G/HD-SDILes convertisseurs vidéo 3G/HD-SDI E-link incluent un émetteur et un récepteur pour le signal 3G/HD-SDI 1080P.
Informations sur les commandes
| Modèle | Définition |
| LNK-M3G-1V1T-MM | Convertisseur 3G-SDI à fibre de type miniavecTally and loop out, MMF, LC Fiber Connector 500 mètres, y compris émetteur et récepteur, utilisés par paires |
| LNK-M3G-1V1D-MM | Convertisseur mini-type 3G-SDI en fibre avec RS485 inverse et boucle de sortie, MMF, LC Fibre Connector 500 mètres, y compris émetteur et récepteur, utilisé par paires |
| LNK-M3G-1V1T-20 | Convertisseur mini-type 3G-SDI en fibre avec Tally et boucle de sortie, SMF, connecteur à fibre LC 20KM, y compris émetteur et récepteur, utilisé par paires |
| LNK-M3G-1V1D-20 | Convertisseur mini-type 3G-SDI en fibre avec RS485 inverse et boucle de sortie, SMF, connecteur à fibre LC 20KM, y compris émetteur et récepteur, utilisé par paires |
| LNK-M3G-1V1T-40 | Convertisseur mini-type 3G-SDI en fibre avec Tally et boucle de sortie, SMF, connecteur en fibre LC 40KM, y compris émetteur et récepteur, utilisé par paires |
| LNK-M3G-1V1D-40 | Convertisseur mini-type 3G-SDI en fibre avec RS485 inverse et boucle de sortie, SMF, connecteur à fibre LC 40KM, y compris émetteur et récepteur, utilisé par paires |
