Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: ROHS,FCC,CE
Numéro de modèle: LNK-3G-1BV1T2BD2A1M
Conditions de paiement et d'expédition
Quantité de commande min: 1 paire
Prix: Négociable
Détails d'emballage: Paquet standard d'exportation de convertisseur de fibre d'IDS
Délai de livraison: 5-12 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement: 1000 paires/mois
Enveloppe: |
Cas en aluminium |
Options de montage: |
Mur-bâti |
Humidité fonctionnante: |
0~95% |
Moyenne des temps de bon fonctionnement: |
heures ≥100000 |
Enveloppe: |
Cas en aluminium |
Options de montage: |
Mur-bâti |
Humidité fonctionnante: |
0~95% |
Moyenne des temps de bon fonctionnement: |
heures ≥100000 |
Convertisseur audio stéréo bidirectionnel de RS485 RS422 3G IDS avec la boucle
1Ch 3G-SDI bidirectionnel avec la boucle- + le contrôle 1Ch + l'audio du stéréo bidirectionnel ou RS422 + 2Ch de 2Ch RS485 + le microphone 1Ch plus de
Convertisseur de fibre
►vidéo 1Ch 3G-SDI bidirectionnelle avec la boucle-
►1Ch Tally Signal
►données bidirectionnel ou RS422 de 2Ch RS485
►audio du stéréo 2Ch
►microphone 1Ch
►270Mbit/s reclocking automatique - 1.48Gbit/s - 3Gbit/s
►Appui TVHD 720P, 1080I, 1080P, 1920* 1080@60Hz
►Longue capacité jusqu'à 20km (SMF) de transmission
►Échange chaud et prise chaude ;
►Transmission de niveau d'émission entièrement numérique de non-compression ;
température ambiante de niveau d'industrie ultra-large (- 20℃~+70℃), adaptable à de divers environnements ;
Index techniques
| Interface optique de fibre | |
| Interface de fibre | LC recto |
| Distance de transmission | 0-20Km |
| Longueur d'onde | 1310nm/1550nm |
| Vidéo | |
| Interface visuelle | BNC |
| Impédance visuelle d'entrée-sortie | 75Ω |
| Tension visuelle d'entrée-sortie | Typique : 1Vpp, 0.5Vpp minimum, 1.5Vpp maximum |
| Débit binaire visuel | 3.2Gb/s maximum |
| Gain différentiel (10%~90% APL) | <1> |
| Appui de format d'IDS | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Norme visuelle d'IDS | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Cartographie de SMPTE425M3Gb/s (3G-SDI) | |
| Interface série de SMPTE424M 3Gb/s (3G-SDI) | |
| Données ou contrôle | |
| Interface physique | Terminal de vis standard industriel |
| Type de données | RS485 (défaut) ou RS422 (facultatif), signal de contrôle |
| Appui de fréquence/taux |
115200bps maximal pour RS422 57600bps maximal pour RS485 |
| JUJUBES | <10>9 |
| Audio ou microphone stéréo | |
| Entrée et sortie audio | 3.5MM audio |
| Format audio | @48KHz |
| Élém. élect. | |
| Adaptateur de puissance | C.C 5~25V |
| Puissance | <5w> |
| Indicateur de LED | |
| P/S | Alimentation d'énergie |
| DAT | Données |
| Mécanique | |
| Dimensions (LxWxH) | 120 x 105 x 28 millimètres |
| Poids | 1.5KG/pair |
| Enveloppe | Cas en aluminium |
| Montage des options | Mur-bâti |
| Ambiant | |
| La température fonctionnante | -20℃~+70℃ |
| Température de stockage | -40℃~+80℃ |
| Humidité fonctionnante | 0~95% |
| Moyenne des temps de bon fonctionnement | heures ≥100000 |
Aperçu

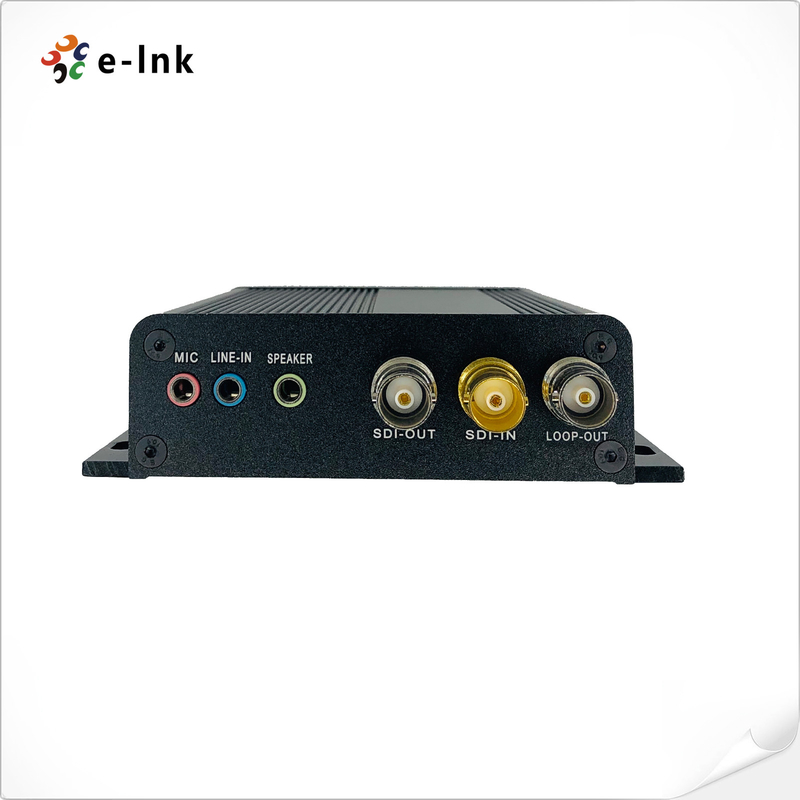

Le convertisseur de fibre de LNK-3G-1BV1T2BD2A1M Series 3G/HD-SDI soutient 1 vidéo 3G/HD-SDI bidirectionnelle de canal (audio incorporé) avec la boucle-, 1 contrôle de canal, les données bidirectionnel ou RS422 le canal de 2 RS485, l'audio stéréo externe de 2 canaux, et 1 signal de microphone de canal transmis par l'intermédiaire du câble à fibres optiques de fibre. la vidéo du l'E-lien 3G/HD-SDI au-dessus des convertisseurs de fibre inclut un émetteur et un récepteur pour le signal de 1080P 3G/HD-SDI. Cette série de vidéo au convertisseur de fibre a l'interprétation stable, qualité d'image, et de forte stabilité clairs avec l'indication de statut de LED sur le corps du dispositif. on peut visuellement observer le statut fonctionnant de dispositifs. Les demandes possibles de ce produit, pour appeler peu sont : Système de contrôle intelligent du trafic. Système de transmission militaire industriel de programme de la surveillance de la surveillance de mise en réseau d'école de système de sécurité (l'électricité, chimie, acier, pétrole, chemin de fer, etc.) (entrepôt, frontière, gardes, etc.) TV. Stade (pour la vidéo LIVE HD, la transmission audio).
L'information de commande
| Modèle | Description |
| LNK-3G-1BV1T2BD2A1M | 1Ch 3G-SDI bidirectionnel avec la boucle + le contrôle 1Ch + l'audio du stéréo bidirectionnel ou RS422 + 2Ch de 2Ch RS485 + le microphone 1Ch au-dessus du convertisseur de fibre, fibre de mode unitaire, LC, 20km, y compris l'émetteur et le récepteur, employés par des paires |
