Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: ISO9001
Numéro de modèle: LNK-3G-2BV1T2BD2A1M Series
Conditions de paiement et d'expédition
Quantité de commande min: 1 unité
Prix: Négociable
Détails d'emballage: Forfait standard de convertisseur de médias de fibre
Délai de livraison: 5-10 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement: 10000pcs/month
Interface de fibre: |
LC recto |
Distance de transmission: |
20km |
Longueur d'onde: |
1310nm/1550nm |
Alimentation d'énergie: |
C.C 5~25V |
Taille: |
120 x 105 x 28 millimètres |
Poids: |
1.1KG/pair |
Interface de fibre: |
LC recto |
Distance de transmission: |
20km |
Longueur d'onde: |
1310nm/1550nm |
Alimentation d'énergie: |
C.C 5~25V |
Taille: |
120 x 105 x 28 millimètres |
Poids: |
1.1KG/pair |

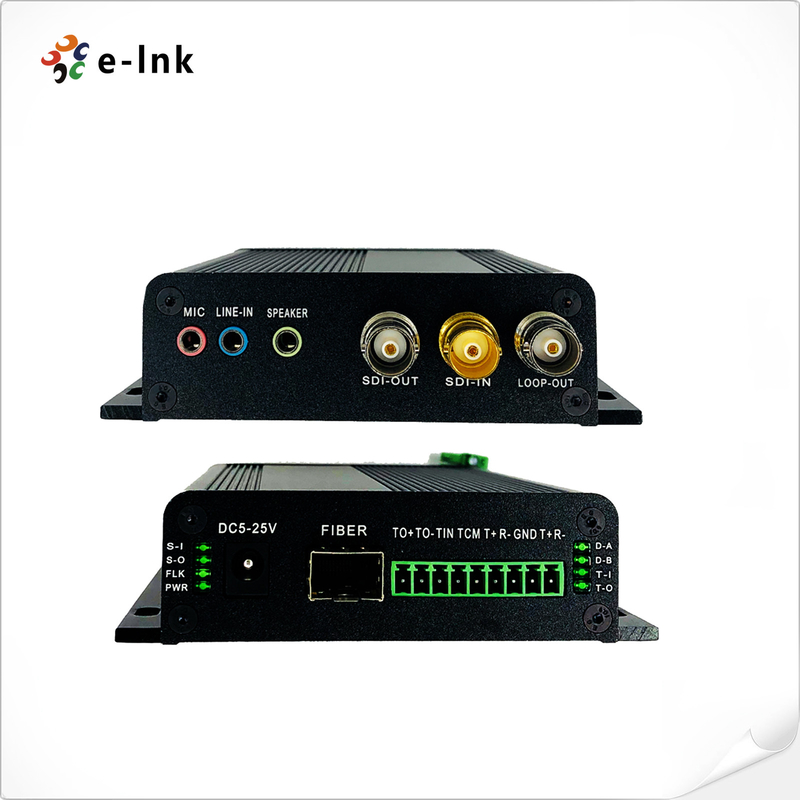

convertisseur visuel de fibre de 1Ch Bidi 3G-SDI avec le contrôle + le RS485 + audio + microphone
Avantages de convertisseur de fibre d'IDS
Aperçu
Le convertisseur de fibre de LNK-3G-2BV1T2BD2A1M Series 3G/HD-SDI soutient 1 vidéo 3G/HD-SDI bidirectionnelle de canal (audio incorporé), 1 contrôle de canal, données bidirectionnel ou RS422 le canal de 2 RS485, l'audio stéréo externe de 2 canaux, et 1 signal de microphone de canal transmis par l'intermédiaire du câble à fibres optiques de fibre. la vidéo du l'E-lien 3G/HD-SDI au-dessus des convertisseurs de fibre inclut un émetteur et un récepteur pour le signal de 1080P 3G/HD-SDI.
L'information d'ordre
| Modèle | Description |
| LNK-3G-2BV1T2BD2A1M | 1Ch 3G-SDI+1Ch contrôle bidirectionnel +2Ch microphone bidirectionnel du stéréo Audio+1Ch de RS485 ou de RS422+2Ch au-dessus de convertisseur de fibre, fibre de mode unitaire, LC, 20km, y compris l'émetteur et le récepteur, employés par des paires |
Spécifications
| Interface optique de fibre | |
| Interface de fibre | LC recto |
| Distance de transmission | 0-20Km |
| Longueur d'onde | 1310nm/1550nm |
| Vidéo | |
| Interface visuelle | BNC |
| Impédance visuelle d'entrée-sortie | 75Ω |
| Tension visuelle d'entrée-sortie | Typique : 1Vpp, 0.5Vpp minimum, 1.5Vpp maximum |
| Débit binaire visuel | 3.2Gb/s maximum |
| Gain différentiel (10%~90% APL) | <1> |
| Appui de format d'IDS | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Norme visuelle d'IDS | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Cartographie de SMPTE425M3Gb/s (3G-SDI) | |
| Interface série de SMPTE424M 3Gb/s (3G-SDI) | |
| Données ou contrôle | |
| Interface physique | Terminal de vis standard industriel |
| Type de données | RS485 (défaut) ou RS422 (facultatif), signal de contrôle |
| Appui de fréquence/taux |
115200bps maximal pour RS422 57600bps maximal pour RS485 |
| JUJUBES | <10>9 |
| Audio ou microphone stéréo | |
| Entrée et sortie audio | 3.5MM audio |
| Format audio | @48KHz |
| Élém. élect. | |
| Adaptateur de puissance | C.C 5~25V |
| Puissance | <5w> |
| Indicateur de LED | |
| P/S | Alimentation d'énergie |
| DAT | Données |
| Mécanique | |
| Dimensions (LxWxH) | 120 x 105 x 28 millimètres |
| Poids | 1.5KG/pair |
| Enveloppe | Cas en aluminium |
| Montage des options | Mur-bâti |
| Ambiant | |
| La température fonctionnante | -20℃~+70℃ |
| Température de stockage | -40℃~+80℃ |
| Humidité fonctionnante | 0~95% |
| Moyenne des temps de bon fonctionnement | heures ≥100000 |
