Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: ISO9001
Numéro de modèle: Série de LNK-3G2V2BA2D1E1T1S
Conditions de paiement et d'expédition
Quantité de commande min: 1 unité
Prix: Négociable
Détails d'emballage: Forfait standard de convertisseur de médias de fibre
Délai de livraison: 5-10 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement: 10000pcs/month
Port de fibre: |
LC recto |
Distance de transmission: |
20km |
Longueur d'onde: |
1310nm/1490nm//1550nm |
Alimentation d'énergie: |
DC12V 1A |
Puissance: |
<6w> |
Poids: |
1.1KG/pair |
Port de fibre: |
LC recto |
Distance de transmission: |
20km |
Longueur d'onde: |
1310nm/1490nm//1550nm |
Alimentation d'énergie: |
DC12V 1A |
Puissance: |
<6w> |
Poids: |
1.1KG/pair |
Convertisseur visuel de la fibre 3G-SDI avec l'audio + le RS422 + l'Ethernet + le contrôle + synchronisation niveau tri
Avantages de convertisseur de fibre d'IDS
1. vidéo de 1Ch BIDI 3G-SDI + analogue 2Ch arrière audio + 1Ch BIDI contrôle RS422 + 1Ch 100M Ethernet + 1Ch arrière + Syn 1Ch niveau tri analogue arrière plus d'une fibre
2. Soutenez toutes les normes populaires pour le transport visuel numérique tel que SMPTE 424M, SMPTE 292M, et SMPTE 259M, SMPTE 297M fonctionnant à 3G-SDI, HD-SDI, SD-SDI, ASI respectivement
Caractéristiques
| Interface optique de fibre | |
| Interface de fibre | LC recto |
| Distance de transmission | 20Km |
| Longueur d'onde | 1310nm/1490nm//1550nm |
| Vidéo 3G-SDI | |
| Interface visuelle | BNC |
| Impédance visuelle d'entrée-sortie | 75Ω |
| Tension visuelle d'entrée-sortie | Typique : 1Vpp, 0.5Vpp minimum, 1.5Vpp maximum |
| Débit binaire visuel | 3.2Gb/s maximum |
| Gain différentiel (10%~90% APL) | <1> |
| Norme visuelle d'IDS | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Cartographie de SMPTE425M3Gb/s (3G-SDI) | |
| Interface série de SMPTE424M 3Gb/s (3G-SDI) | |
| Entrée-vidéo | 1Ch IDS DANS + SORTIE de 1Ch IDS sur TX |
| Sortie vidéo | 1Ch IDS DANS + SORTIE de 1Ch IDS sur RX |
| Audio | |
| Interface audio | 3.5mm Jack |
| Format audio | @48KHz |
| Entrée audio | 1Ch audio DEDANS ou 1Ch SORTIE MIC + 1Ch audio sur TX |
| Sortie audio | 1Ch audio DEDANS ou 1Ch SORTIE MIC + 1Ch audio sur RX |
| Données RS422/485 périodiques | |
| Interface physique | Terminal de vis standard industriel |
| Type de données | Bi-direction RS422/RS485 |
| Appui de fréquence/taux |
115200bps maximal pour RS422 |
| JUJUBES | <10> |
| Contrôle | |
| Interface de contrôle | Terminal de vis standard industriel |
| Type de charge de LED | Peut conduire l'indicateur de LED directement |
| Entrée de contrôle | Tally-2+ ; Tally-2 - |
| Sortie de contrôle | Tally-1+ ; Tally-1 - |
| Ethernet | |
| Normes |
10BaseT d'IEEE 802,3 |
| Interface | 1 x 10/100BASE-TX RJ45 |
| Mode fonctionnant | Automatique-négociation par défaut |
| Synchronisation niveau tri analogue | |
| Interface de synchronisation | 75Ω BNC |
| Synchronisation | Éclat noir analogue/SDTV à deux niveaux/TVHD niveau tri |
| Signal | St niveau tri analogue 274, St 276 de la synchronisation SMPTE |
| Perte de retour | DB 46,5 à 10 mégahertz |
| Entrée | synchronisation 1Ch DANS + SORTIE de la synchronisation 1Ch sur TX |
| Sortie | synchronisation 1Ch DANS + SORTIE de la synchronisation 1Ch sur RX |
| Élém. élect. | |
| Puissance fournie | DC12V 1A |
| Puissance | <6w> |
| Mécanique | |
| Dimensions (LxWxH) | 85 x 70 x 30mm |
| Poids | 1.1KG/pair |
| Enveloppe | Cas en aluminium |
| Montage des options | Mur-bâti ou bureau |
| Ambiant | |
| La température fonctionnante | -20℃~+70℃ |
| Température de stockage | -40℃~+80℃ |
| Humidité fonctionnante | 0~95% |
| Moyenne des temps de bon fonctionnement | heures ≥100000 |
Aperçu

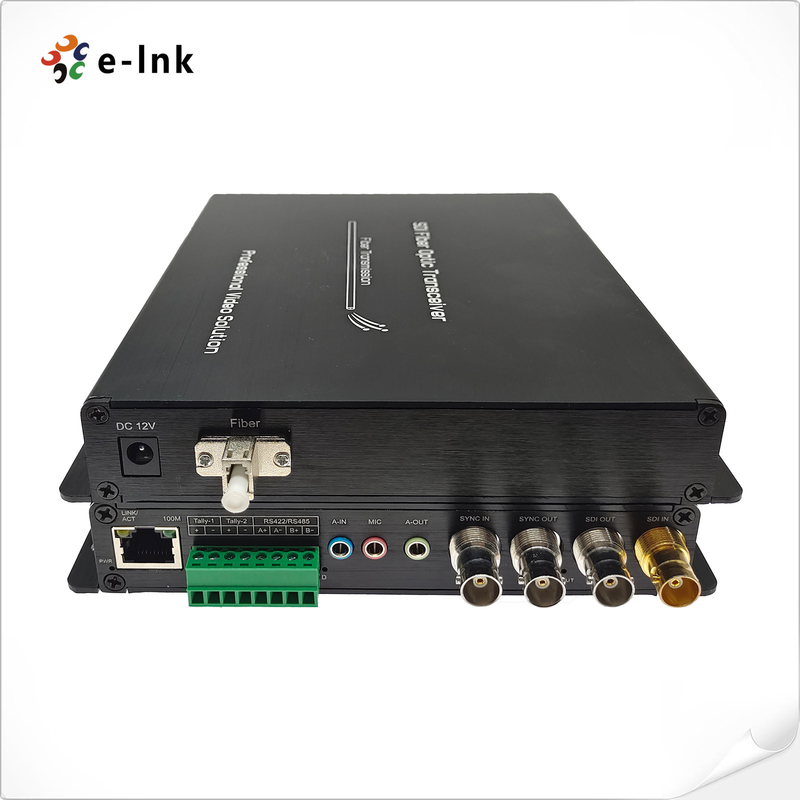

le supplément de fibre du l'E-lien LNK-3G2V2BA2D1E1T1S 3G-SDI fournit la transmission de la vidéo de 1Ch BIDI 3G-SDI, de l'audio 2Ch analogue arrière, du contrôle 1Ch BIDI RS422, 1Ch 100M Ethernet, 1Ch arrière et de la synchronisation 1Ch niveau tri analogue arrière au-dessus du convertisseur de fibre, y compris 1 émetteur et 1 récepteur, employés par des paires au-dessus des câbles à fibres optiques de mode unitaire.
L'information d'ordre
| Modèle | Description |
| LNK-3G2V2BA2D1E1T1S | vidéo de 1Ch BIDI 3G-SDI + analogue 2Ch arrière audio + 1Ch BIDI contrôle RS422 + 1Ch 100M Ethernet + 1Ch arrière + synchronisation 1Ch niveau tri analogue arrière au-dessus du convertisseur de fibre, SMF, LC, 20KM, y compris 1 émetteur et 1 récepteur, employés par des paires |
