Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: ISO9001
Numéro de modèle: Série de LNK-3GSDI-4BV
Conditions de paiement et d'expédition
Quantité de commande min: 1 unité
Prix: Négociable
Détails d'emballage: Forfait standard de convertisseur de médias de fibre
Délai de livraison: 5-10 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement: 10000pcs/month
Interface de fibre: |
LC recto |
Distance de transmission: |
550m-20Km |
Longueur d'onde: |
1310nm/1550nm |
Alimentation d'énergie: |
C.A. 110~220V |
Puissance: |
<15w> |
TAILLE: |
19inch 1U (483 x 220 x 44.45mm) |
Interface de fibre: |
LC recto |
Distance de transmission: |
550m-20Km |
Longueur d'onde: |
1310nm/1550nm |
Alimentation d'énergie: |
C.A. 110~220V |
Puissance: |
<15w> |
TAILLE: |
19inch 1U (483 x 220 x 44.45mm) |

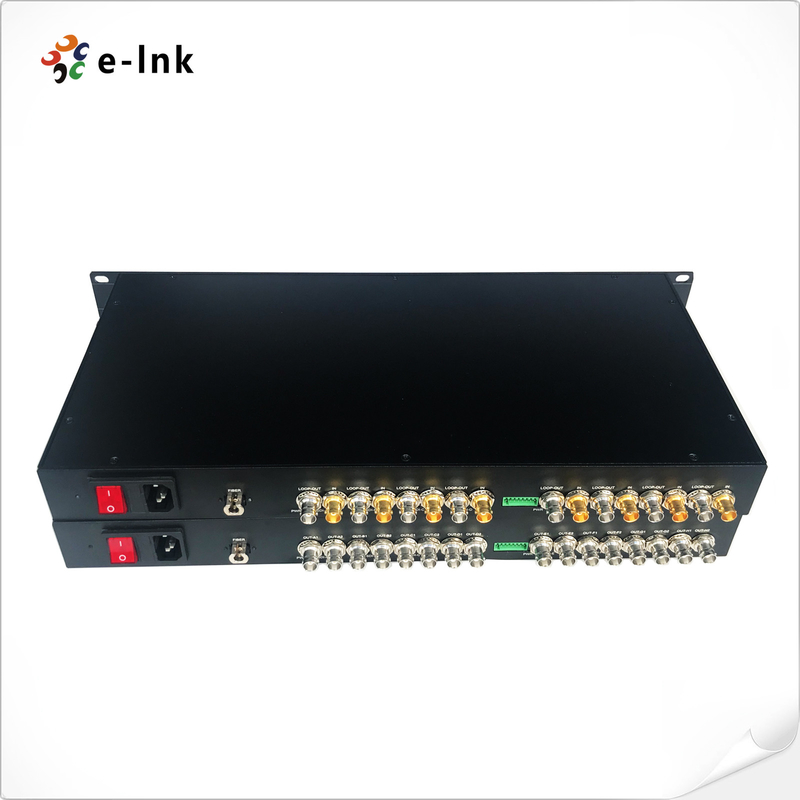

4 vidéo bidirectionnelle de la Manche 3G-SDI au-dessus de la radiodiffusion de vidéo de convertisseur de fibre
Avantages de convertisseur de fibre d'IDS
Aperçu
La série de LNK-3GSDI-4BV soutient 4 le signal vidéo à haute définition standard bidirectionnel de canal 3G-SDI transmis par l'intermédiaire du câble à fibres optiques de fibre simple, et surveille le signal localement au-dessus d'un résultat de la boucle 3G/HD-SDI. la vidéo du l'E-lien 3G-SDI au-dessus des convertisseurs de fibre inclut un émetteur et un récepteur pour le signal de 1080P 3G-SDI. les convertisseurs de fibre du l'E-lien 3G-SDI peuvent simultanément transmettre 4-Ch 3G-SDI la vidéo bidirectionnelle, 1-Ch les données de l'inverse RS-485, signal par une fibre optique simple. La qualité visuelle jusqu'au niveau d'émission, qualité audio jusqu'au niveau de CD soutient le format RS-485 de transmission de données inverse.
L'information d'ordre
| Modèle | Description |
| LNK-3GSDI-4BV | vidéo 4-Ch 3G-SDI bidirectionnelle avec la boucle-, 20km, SM, FC, y compris 1 émetteur et 1 récepteur, employés par des paires |
| LNK-3GSDI-4BV1R | vidéo bidirectionnelle de 4-Ch IDS avec la boucle- + données d'inverse de 1-Ch RS485, 20km, SM, FC, y compris 1 émetteur et 1 récepteur, employés par des paires |
Caractéristiques
| Interface optique de fibre | |
| Interface de fibre | LC recto |
| Distance de transmission | 550m-20Km |
| Longueur d'onde | 1310nm/1550nm |
| Vidéo | |
| Interface visuelle | BNC |
| Impédance visuelle d'entrée-sortie | 75Ω |
| Tension visuelle d'entrée-sortie | Typique : 1Vpp, 0.5Vpp minimum, 1.5Vpp maximum |
| Débit binaire visuel | 3.2Gb/s maximum |
| Gain différentiel (10%~90% APL) | <1> |
| Appui de format d'IDS | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Norme visuelle d'IDS | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Cartographie de SMPTE425M3Gb/s (3G-SDI) | |
| Interface série de SMPTE424M 3Gb/s (3G-SDI) | |
| Données | |
| Interface physique | Terminal de vis standard industriel |
| Type de données | RS485 inverse |
| Appui de fréquence/taux | 57600bps maximal pour RS485 |
| JUJUBES | <10>9 |
| Élém. élect. | |
| Adaptateur de puissance | C.A. 110~220V |
| Puissance | <15w> |
| Indicateur de LED | |
| IDS A/B/C/D/E/F/G/H | Vidéo d'IDS |
| PWR | Alimentation d'énergie |
| Mécanique | |
| Dimensions (LxWxH) | 19inch 1U (483 x 220 x 44.45mm) |
| Poids | 7KG/pair |
| Enveloppe | Cas en aluminium |
| Montage des options | Bâti de support |
| Ambiant | |
| La température fonctionnante | -20℃~+70℃ |
| Température de stockage | -40℃~+80℃ |
| Humidité fonctionnante | 0~95% |
| Moyenne des temps de bon fonctionnement | heures ≥100000 |
