Mettre en évidence:
Commutateur Ethernet industriel PoE++
, Smart a contrôlé le commutateur de POE
, Mini-commutateur PoE industriel avec amplificateur de tension
Les données sont fournies par les fournisseurs de services.
Mini-intelligence artificielle industrielle gérée par PoE++ Ethernet avec amplificateur de tension
Mini Switch Ethernet Industriel AI Smart Managed PoE++ Vue d'ensemble

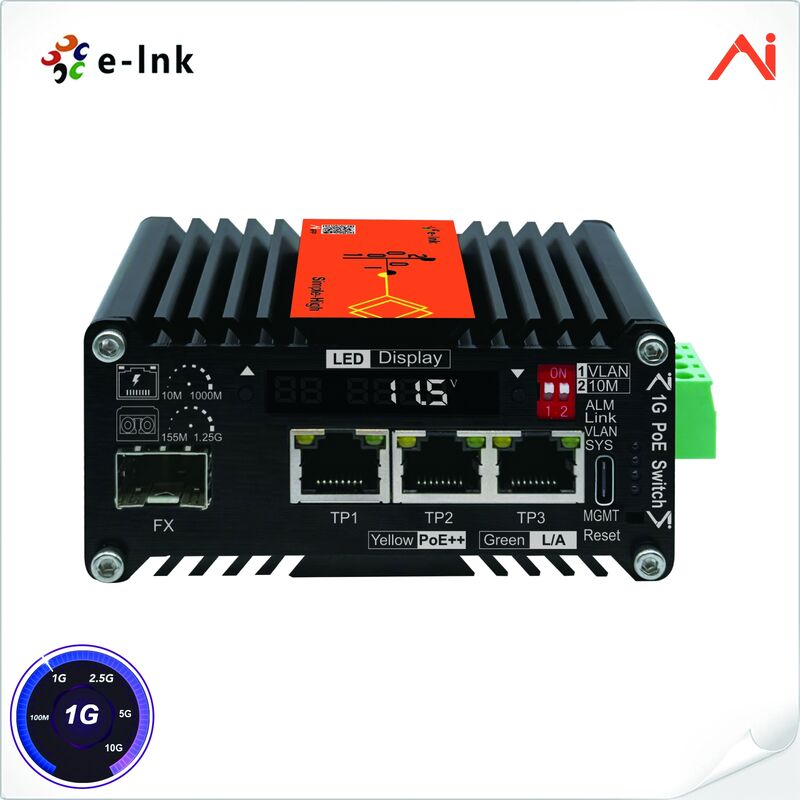

Le LNK-AIMC103GMP90 est un commutateur industriel compact PoE++ géré par IA, développé indépendamment par E-link. Chaque unité est équipée de 3×ports RJ45 PoE++ 10/100/1000Base-T + 1×port fibre SFP 100/1000BASE-X, intégré avec un circuit d'amplification de tension spécialement optimisé pour les applications d'alimentation solaire.
Ce dispositif innovant, le premier au monde, combine les doubles avantages des commutateurs gérés et non gérés. Les ingénieurs peuvent surveiller l'état des appareils via plusieurs méthodes : application mobile, interface de gestion web sur PC et écran LED, sans outils de test supplémentaires.
Données couvertes :tensionintégré,courantintégré, températureintégré, état du port Ethernet, état de fonctionnement du port SFP, état PoE, ainsi que des paramètres DDM SFP détaillés tels que la puissance optique, la longueur d'onde, la distance de transmission, le débit de liaison et la température du module.
Nous avons innové ce produit basé sur des commutateurs standard :
Fonctionnalités de l'appareil : Alarme de port fibre, réinitialisation système programmée, redémarrage programmé PoE, isolation VLAN, prise en charge de la transmission 10M sur 250m. Le mode redondant prend en charge la fonction de récupération automatique. Si le port de destination d'un paquet est hors service, il le transmet à l'autre port de la paire de secours.
Conforme IP40, boîtier en aluminium, fonctionne de manière stable dans des températures industrielles difficiles de -40℃ à 75℃.
Équipé de doubles alimentations redondantes, il maintient le fonctionnement stable d'Ethernet 24h/24 et 7j/7.
Scénarios d'application :
Fabrication et automatisation intelligentes : transmission de données et interconnexion multi-appareils
Énergie et nouvelles énergies : communication de surveillance et mise en réseau en cluster.
Transport ferroviaire et ingénierie de tunnels : surveillance vidéo en temps réel et transmission de signaux.
Sites pétroliers, gaziers et miniers : communication stable
Déploiement de villes intelligentes et d'infrastructures nouvelles
De plus, ce produit peut être utilisé dans des domaines tels que la conduite autonome, les robots humanoïdes, le calcul IA, la métallurgie, le génie chimique, les stations de base extérieures et la surveillance météorologique sur le terrain.
Mini Switch Ethernet Industriel AI Smart Managed PoE++ Caractéristiques
Large plage de température de fonctionnement : -40°C ~ +75°C (-40°F ~ 167°F) Système de gestion intelligent auto-développé par E-link, prenant en charge l'application mobile Android et l'interface utilisateur web sur PC
Large plage de température de fonctionnement : -40°C ~ +75°C (-40°F ~ 167°F) Affichage LED à un clic tableau de bord de données en temps réel : courant système, tension, température interne, puissance optique d'émission/réception SFP, vitesses de liaison des ports Ethernet et fibre, et plus encore
Large plage de température de fonctionnement : -40°C ~ +75°C (-40°F ~ 167°F) Fonctionnalités riches de l'application et de la gestion web : tableau de bord graphique intuitif pour l'état complet de l'appareil ; informations SFP complètes et données de diagnostic DDM ; seuils d'alarme de puissance optique personnalisables ; redémarrage de port/appareil programmé par l'utilisateur
Large plage de température de fonctionnement : -40°C ~ +75°C (-40°F ~ 167°F) Large 9–54VDC alimentation avec circuit d'amplification de tensionintégré,
• Entrée 12V → Sortie PoE 60W
• Entrée 24V → 48-540W PoE
• Entrée 48V → 48-56W PoE
Large plage de température de fonctionnement : -40°C ~ +75°C (-40°F ~ 167°F) Conforme à la norme IEEE 802.3af/at/bt PoE++ PSE, versions personnalisables pour la compatibilité Starlink Gen 2 / Gen 3
1 X Multimode : câble fibre optique 50/125um ou 62.5/125um, distance : 550m/2km ; ►
et transmission 10M sur 250m►
Large plage de température de fonctionnement : -40°C ~ +75°C (-40°F ~ 167°F)KV sur tous les ports►
Large plage de température de fonctionnement : -40°C ~ +75°C (-40°F ~ 167°F)Mini Switch Ethernet Industriel AI Smart Managed PoE++ Index Techniques
Switch Industriel AI Smart Managed PoE+
|
+► Option SFP. Veuillez sélectionner votre SFP sur notre page Options SFP. Mode d'accès
|
|
1x
|
SFP 100/1000BASE-X vers 3xPSE RJ45 10/100/1000BASE-T IEEE802.3af/at/bt60
|
|
Normes
|
|
Conformité aux normes IEEE 802.3 Ethernet
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Contrôle de flux Full-Duplex
|
|
IEEE 802.3az Ethernet économe en énergie (EEE)
|
|
Type de traitement
|
|
Store-and-Forward
|
Taux de filtrage de transfert
|
|
14 880 pps (10 Mbps)
|
148 800 pps (100 Mbps)
|
|
1 488 000 pps (1000 Mbps)
|
|
Mémoire tampon de paquets
|
|
1 Mbit
|
Longueur maximale de paquet
|
|
9 Ko
|
Capacité de commutation
|
|
10 Gbps / non bloquante
|
PC (Support MacOS, Windows)
|
|
Navigateur MacOS :
|
|
Microsoft Edge 89+ (Date de sortie : 2021-03-04 ou version ultérieure)
|
Google Chrome 89+ (Date de sortie : 2021-03-02 ou version ultérieure)
Opera 75+ (Date de sortie : 2021-03-24 ou version ultérieure)
Application mobile
|
|
Microsoft Edge 89+ (Date de sortie : 2021-03-04 ou version ultérieure)
|
Google Chrome 89+ (Date de sortie : 2021-03-02 ou version ultérieure)
Opera 75+ (Date de sortie : 2021-03-24 ou version ultérieure)
Application mobile
|
|
(Support Android, Ne supporte pas iOS)Application mobile (Android)
|
|
Supporte tous les téléphones mobiles Android et tablettes Android
|
Application mobile iPhone (iOS)
|
|
Ne supporte pas iPhone ou iPad
|
Fonctions AI Smart Managed
|
|
État du panneau de service
|
|
Température
|
Tension
|
|
|
Courant
|
|
État du port RJ45
|
|
État de la liaison
|
PN/SN
|
|
|
VLAN
|
|
LED verte éteinte : Pas de liaison du port SFP
|
|
Consommation d'énergie PSE
|
|
Affectation des broches d'alimentation
|
|
4/5(+),7/8(-)
|
|
État de la liaison
|
PN/SN
|
|
|
Puissance TX
|
|
Puissance RX
|
|
Toutes les informations DDM
|
|
Sélecteur DIP
|
|
DIP1
|
VLAN
|
LED verte éteinte : Pas de liaison du port SFP
|
|
|
10M
|
Alarme de port fibre
|
|
Support
|
Interface
|
|
|
Support
|
Interface
|
|
|
Support
|
Interface
|
|
|
PortDistance : ≤100 mètres à 1000M débit de données, 3
|
|
-Port Ethernet RJ45 10/100/1000BASE-T Négociation automatique, MDI/MDI-X automatique
|
IEEE802.3-
|
|
IEEE802.390Distance : ≤100 mètres à 1000M débit de données, ≤250 mètres à 10M débit de données
|
|
Port SFP
1-Port SFP 100/1000BASE-X
|
|
(Rétrocompatible avec les émetteurs-récepteurs 100BASE-X et 1000BASE-X) (détection automatique)
|
Câble :Multimode : câble fibre optique 50/125um ou 62.5/125um, distance : 550m/2km ; Monomode : câble fibre optique 9/125um, distance : 20/40/80/100/120/160/200km
|
|
PoE (Power over Ethernet)
Norme
IEEE 802.3af/at/bt PoE++ PSE (af : 15,4W, at : 30W, bt type 3 : 60W, bt type 4 : 95W
|
|
)
|
|
Puissance de sortie PoE
|
90watts max.
|
|
Affectation des broches d'alimentation
|
entrée d'alimentation DC 9V à 54V, avec amplificateur de tension. 1/2(+), 3/6(-) ;
|
|
4/5(+),7/8(-)
|
Budget PoE Jusqu'à 90watts de budget PoE (9-54VDC)
|
|
Type d'alimentation PoE
|
IEEE 802.3af/atentrée d'alimentation DC 9V à 54V, avec amplificateur de tension.(Si besoin de PoE passif, veuillez contacter le service client)
|
|
Mode PoE
|
Compatible avec Mode A et Mode B. Amplificateur de tension
|
|
Entrée DC 9-12V
|
Sortie PoE 48V,
|
|
max 60W
|
Entrée DC 19-24V
|
Puissance d'entrée9~54V DCmax 120W
|
Entrée DC 24-36V
|
Puissance d'entrée9~54V DCmax 240W
|
|
Entrée DC 48-54V
|
Puissance d'entrée9~54V DCmax 240W
|
Électrique et mécanique
|
Puissance d'entrée9~54V DC, bloc terminal 4 broches
|
|
Consommation électrique
|
|
5W Max. (Lorsque le PoE n'est pas utilisé)
|
Dimensions (L x P x H)98 x 67 x 46 mm
|
|
Poids
|
300g
|
|
Boîtier
|
Boîtier en aluminium
|
|
Options de montage
|
Rail DIN
|
|
Indicateurs LED
|
SYS
|
|
Alimentation 240W/5A 48VDC. Fil ouvert pour bloc terminal
|
VLAN
|
|
LED verte fixe :
|
|
VLAN
|
Activé
|
|
LED verte éteinte : Pas de liaison du port SFP
|
Éteinte : VLANLED verte éteinte : Pas de liaison du port SFP Liaison
|
|
LED verte fixe : Liaison du port SFP établieLED verte clignotante : Transmission de donnéesLED verte éteinte : Pas de liaison du port SFP ALM
|
|
LED rouge fixe : Puissance optique reçue inférieure au seuil
|
LED rouge éteinte : Puissance optique reçue normale
|
|
TP
|
|
1
|
|
-3
|
L/A
|
|
LED verte fixe : Liaison du port Ethernet
|
|
LED jaune éteinte : Périphérique non connectéEnvironnementalTempérature de fonctionnement 1
|
-3
|
|
PoE
|
|
LED jaune fixe : Périphérique connecté
|
|
LED jaune éteinte : Périphérique non connectéEnvironnementalTempérature de fonctionnement -40°C à 75°C (-40°F à 167°F)
|
Température de stockage
|
|
-40°C à 85°C (-40°F à 185°F)
|
|
Humidité relative
|
|
5% à 95% sans condensation
|
MTBF
|
|
> 200 000 heures
|
Approbations réglementaires
|
|
ISO9001, CE, FCC Partie 15 Classe A, RoHS
|
EMI :
|
|
EN55022:2010+AC: 2011, Classe A
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024: 2010
|
|
EMS :
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surtension)
|
|
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Mini Switch Ethernet Industriel AI Smart Managed PoE++ Application
Paramètres des normes PoE
Normes PoE
Entrée (V)
Courant (A)
|
Sortie (V)
|
Puissance (W)
|
|
Broche PoE
|
|
Mode
|
IEEE802.3af/at/bt
|
af/at/bt
|
9-12
|
5
|
48V
|
|
60
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
ModeA&B
|
PoE Starlink
|
Gen2
|
5
|
Industriel AI Smart Managed 1-Port
|
56
|
|
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
PoE Starlink
|
Gen2
|
48-545
|
Industriel AI Smart Managed 1-Port
|
56
|
|
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
ModeA&B
|
PoE Starlink
|
Gen2
|
48-56
|
Industriel AI Smart Managed 1-Port
|
56
|
|
|
|
|
|
|
|
|
|
|
150
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Mini Switch Ethernet Industriel AI Smart Managed PoE++ Informations de commande
|
48-56
|
Description
|
56
|
Industriel AI Smart Managed 1-Port
|
|
|
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Mini Switch Ethernet Industriel AI Smart Managed PoE++ Informations de commande
|
Modèle
|
Description
|
LNK-AIMC103GMP90-SFP
|
Industriel AI Smart Managed 1-Port
|
|
100/1000
|
Base-X SFP vers
|
3
|
|
-Port
|
10/1000BASE-TIEEE802.3b t 90W PoE+ +Switch, entrée d'alimentation DC 9V à 54V, avec amplificateur de tension.Options SFP► Option SFP. Veuillez sélectionner votre SFP sur notre page Options SFP. ► Le module SFP doit être acheté séparément.Options de montage►
|
|
Support de rail DIN par défaut inclus.
|
Options d'alimentation
|
|
►
|
|
Alimentation 240W/5A 48VDC. Fil ouvert pour bloc terminal
|
|
|
|
|
|
|
