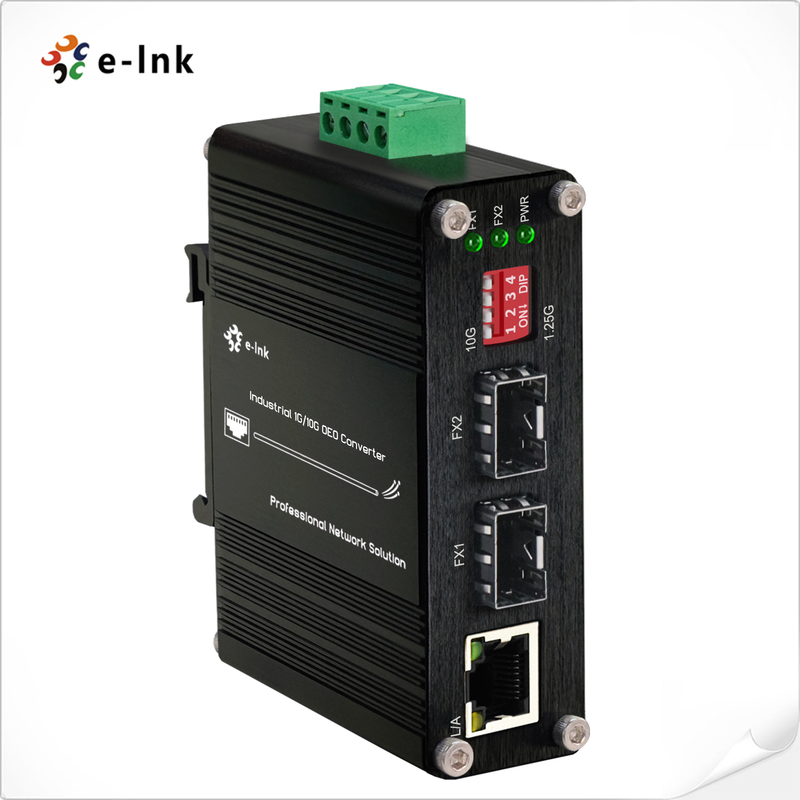

Convertisseur OEO industriel 10G SFP+ à SFP+ (3R Repeater) avec 1G Ethernet Media

Convertisseur OEO industriel 1G/10G SFP+ en SFP+ (3R Repeater) avec 1GFonction de convertisseur de média Ethernet

Résumé du produit:

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environmentsCet appareil polyvalent fonctionne à la fois comme un répéteur de fibre 3R (Reamplify, Reshape, Retime) pour la transmission à longue distance de 10 Gbps et un convertisseur multimédia Ethernet 1G.assurer l'intégrité du signal sur les segments de réseau étendus.

Prenant en charge plusieurs protocoles, y compris SDH/SONET STM-64/OC-192, 10G Fiber Channel et 10G Ethernet, ce convertisseur est idéal pour les applications réseau dans les infrastructures SAN, LAN et MAN.Il est doté d'une conversion de longueur d'onde optique flexible (1310nm/1550nm/CWDM/DWDM) et d'une fonction de boucle de retour, ce qui le rend approprié pour les salles de télécommunications, les centres de données et les laboratoires de R & D.

Avec une large plage de température de fonctionnement de -40°C à 80°C et une conception industrielle robuste,Ce convertisseur étend de manière fiable les connexions de fibre optique jusqu'à 120 km tout en fournissant une conversion transparente entre les interfaces fibre et cuivreSes capacités avancées de régénération du signal assurent des performances optimales dans des conditions environnementales difficiles, ce qui en fait une solution essentielle pour les déploiements modernes d'infrastructures réseau à grande vitesse.

Caractéristiques du produit:

✅Régénération avancée du signal 3R: Caractéristiques: technologie de réamplification, de remodelage et de retimage (3R) pour assurer l'intégrité du signal et minimiser la perte de données sur de longues distances de transmission.

✅Transports transparents à faible latence: offre une conversion transparente du protocole avec un très faible délai, idéal pour les applications en temps réel et les réseaux de données à grande vitesse.

✅Conception SFP+ branchable à chaud: Prend en charge les modules SFP+ échangeables à chaud avec des indicateurs LED complets d'état pour une installation facile et une surveillance en temps réel.

✅Soutien à longueur d'onde flexible: Compatible avec les longueurs d'onde DWDM/CWDM prescrites par l'UIT-T et dispose d'une surveillance diagnostique numérique (DDM) pour une gestion précise des fibres.

✅Test de réseau avancé: Prend en charge la fonctionnalité Loop-back et la transmission Jumbo Frame pour un diagnostic réseau efficace et un débit de données optimisé.

✅Flexibilité des fibres à double taux: Le commutateur DIP permet une commutation transparente entre les débits de données en fibre de 1,25 G et 10 G, offrant des options de déploiement polyvalentes.

✅Conversion multimédia: fonctionne à la fois comme convertisseur OEO 10G et convertisseur multimédia Ethernet 1G, prenant en charge la conversion cuivre-à-fibre et fibre-à-fibre.

✅Une conception industrielle robuste: le boîtier en aluminium IP40 assure un fonctionnement fiable dans des environnements difficiles avec une protection EMI supérieure.

✅Options d'installation flexibles: Prend en charge l'installation DIN-rail et la montage murale pour un déploiement facile dans les armoires industrielles et les environnements à espace restreint.

✅Opération à température prolongée: Maintient des performances stables dans une plage de température allant de -40°C à 80°C, adapté aux applications dans des environnements extrêmes.

Scénarios d'application

• Réseaux de base de télécommunications: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• Interconnectivité des centres de données: Permet des connexions en fibre à longue distance entre les centres de données en utilisant des longueurs d'onde DWDM/CWDM, prenant en charge les trames jumbo et la transmission à faible latence pour les réseaux de zone de stockage (SAN) et les fermes de serveurs.

• Les piliers de l'automatisation industrielle: étend les réseaux Ethernet industriels 10G dans les installations de fabrication avec protection IP40 et fonctionnement à haute température (-40°C à 80°C) pour une connectivité dans des environnements difficiles.

• Surveillance et essais des réseaux de fibres: utilise la fonctionnalité de boucle de retour et le support DDM pour le diagnostic du réseau et la surveillance des performances dans les salles de télécommunications et les infrastructures de transporteurs.

• Systèmes de transmission à longue distance: facilite la régénération du signal optique sur des distances allant jusqu'à 120 km dans les réseaux du campus, les systèmes de transport intelligents et les communications des services publics avec conversion de protocole transparent.

• Migration des réseaux hybrides: sert de convertisseur multimédia à double débit entre les réseaux de cuivre Ethernet 1G et les réseaux de fibre optique 10G, prenant en charge les mises à niveau de réseau transparentes et l'intégration hétérogène du réseau.

• Infrastructure des réseaux mobiles: Prend en charge les connexions 5G front-haul et backhaul avec une flexibilité SFP + échangeable à chaud et une synchronisation de chronométrage précise pour les déploiements de réseaux cellulaires.

Indices techniques

Données de performance	Indices techniques
Fonction de l'équipement	Répéteur 3R
Vitesse de transmission	10G: 8,5 Gb/s à 11,7 Gb/s
Les protocoles	8.5G à fibre Le système de transmission de l'information est basé sur le système de transmission de l'information. 10G WAN (10Gbps) 10G LAN (10,31 Gbps) OTN OTU-2 (G.709) (10,70 Gbps) Réseau local 10G avec codage FEC 255/237 (11,09 Gbps) Chaîne de fibres optiques 10G (11,32 Gbps) 10G POS
Type d'interface	Pour les appareils de type SFP+ à SFP+
Distance de transmission	Module SFP+: jusqu'à 80 km
Paquet maximum Taux de transfert	14,880,950/S
Température de fonctionnement	-40°C à 80°C (-40°F à 176°F)
Température de stockage	-40°C à 85°C (-40°F à 185°F)
Humidité relative	5% à 95% non condensés
Résultats de l'enquête	> 200 000 heures
ESpécifications du convertisseur thernet
Les normes	Les produits de base doivent être conformes à la norme IEEE 802.3 10BASE-T. Les données de référence doivent être fournies conformément à l'annexe I. Les données de base sont fournies par les autorités compétentes de l'UE. Pour les appareils électroménagers, le nombre de points de contact doit être supérieur ou égal à: Régulation du débit en double complet
Mode de travail	Les données de base sont fournies à l'aide de l'écran d'accueil.
Type de port	SFP à RJ45
Les câbles réseau	Partie torsadée 10BASE-T: UTP à deux paires de catégorie 3,4,5, jusqu'à 100 m 100BASE-TX: UTP à deux paires Cat. 5, jusqu'à 100m 1000BASE-T: STP Cat 5 à 4 couples jusqu'à 100 m Cable à fibre optique 1000BASE-SX: Cable à fibre multi-mode de 50/125 μm ou 62,5/125 μm, allant jusqu'à 220/550 m/2 km. Je suis en train d' écrire. Cable monomode de 9/125 μm, fournissant une longue distance de 10/20/40/80/120 km (variant selon le module SFP)
Électricité et mécanique
Puissance d'entrée	12 à 48 VDC, puissance redondante (bloc terminal à 6 broches)
Consommation d'électricité	8W au maximum
Protéger
Surcharge d'alimentation	Réinitialisable automatiquement
Polarité inversée	Présent
DIP Commutateur
Fonction d'interrupteur DIP à 4 chiffres	DIP	Fonction	Paramètres
	SW 1	1.25G/10G	On - 1,25 à 8,5 G	OFF - 10.3G ou 14.025G
	SW 2	Réservé	ON - Réservé	OFF - Réservé
	SW 3	Réservé	ON - Réservé	OFF - Réservé
	SW 4	Réservé	ON - Réservé	OFF - Réservé
Indicateurs à LED:
PWR	État de la puissance
Le taux de change est le suivant:	Port SFP-1
Le taux de change	Port SFP-2
L.A.	TP LINK/ACT
Les dimensions (WxDxH)	95 x 70 x 30 mm
Le poids	0.25kg
Enveloppe	Casse en aluminium
Options de montage:	Montage DIN-Rail
Autorisations réglementaires
La présente directive est obligatoire dans tous les États membres.
Pour les véhicules à moteur électrique
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
Pour l'utilisation de l'appareil de mesure
Pour les appareils à moteur:2010
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
Le nombre de points de contrôle doit être supérieur ou égal à:
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).

Informations relatives à la commande

Application I: convertisseur OEO 1G/10G (répéteur 3R)

Application II: fibre à cuivre équipement Ethernet fonctionnant à 1 Gbps comme convertisseur multimédia fibre à cuivre
