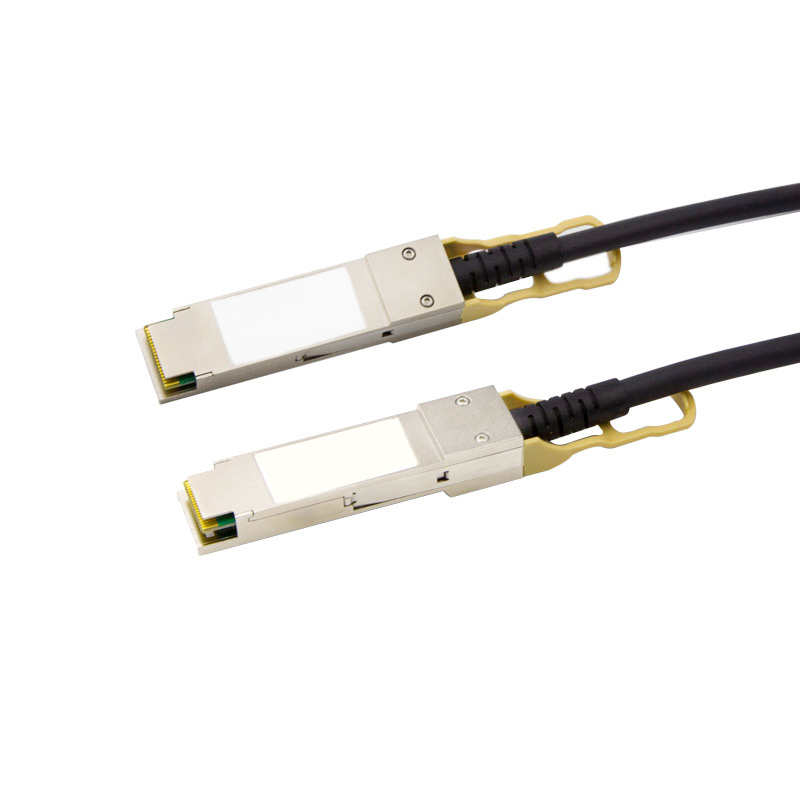

100G QSFP28 à QSFP28 câbles en cuivre à raccordement direct passif

Name: 100G QSFP28 à QSFP28 câbles en cuivre à raccordement direct passif
Brand: E-link China Technology Co.,LTD
SKU: LNK-DP7D30
Price: 369.00 USD
Availability: InStock

Détails du produit

Place of Origin: China

Nom de marque: E-link

Certification: ISO9001, CE, FCC, RoHS

Model Number: LNK-DP7D30

Documents: E-link 100G QSFP28 to QSFP2....0.pdf

Conditions de paiement et d'expédition

Minimum Order Quantity: 1pcs

Prix: Négociable

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:

Maximum Supply Voltage:	3.6V	Storage Temperature:	-40-85°C
Relative Humidity:	RH 5-95 %	Differential Impedance:	Rin,p-p 90-110Ω
Insertion loss:	SDD21, 8-2.48dB	Differential Return Loss:	12.45-See1dB(At 0.05 to 4.1 GHz)

Maximum Supply Voltage:	3.6V
Storage Temperature:	-40-85°C
Relative Humidity:	RH 5-95 %
Differential Impedance:	Rin,p-p 90-110Ω
Insertion loss:	SDD21, 8-2.48dB
Differential Return Loss:	12.45-See1dB(At 0.05 to 4.1 GHz)

Définition

100G QSFP28 à QSFP28 câbles en cuivre à raccordement direct passif

Câbles en cuivre à attache directe passive QSFP28 vers QSFP28 100G

Avantages du produit

Ø QSFP28 est conforme au petit facteur de forme SFF-8665

Ø Émetteur-récepteur de câble en cuivre passif à 4 canaux duplex intégral

Ø Prise en charge des débits de données multi-gigabits :25.78Gb/s (par canal)

Ø Débit de données global maximal :100Gb/s (4 x 25.78Gb/s)

Ø Longueur de liaison en cuivre jusqu'à 3m (limitation passive)

Ø Connecteur QSFP haute densité à 38 broches

Ø Alimentation : +3,3 V

Ø Faible consommation d'énergie : 0,02 W (typ.)

Ø Interface série à deux fils basée sur I2C pour la signature EEPROM qui peut être personnalisée

Plage de température : 0~ 70

Aperçu

Les câbles en cuivre passifs E-link 100G QSFP28 (LNK-DP7D30-XXX) sont des solutions d'E/S économiques et performantes pour les applications LAN 100G, HPC et SAN. Les câbles en cuivre passifs QSFP28 sont conformes à la norme SFF-8436. Ils offrent une faible consommation d'énergie et des applications d'interconnexion à courte portée. Chaque voie du câble est capable de transmettre des données à des débits allant jusqu'à 25,78 Gbit/s, offrant un débit global de 100 Gbit/s.

Index techniques

Paramètre	Symbole	Min	Typique	Max	Unité	Remarque
Impédance différentielle	Rin,p-p	90	100	110	Ω
Perte d'insertion	SDD21	8		22.48	dB	À 12,8906 GHz
Perte de retour différentielle	SDD11 SDD22	12.45		Voir1	dB	À 0,05 à 4,1 GHz
Perte de retour différentielle	SDD11 SDD22	3.12		Voir2	dB	À 4,1 à 19 GHz
Mode commun à mode commun perte de retour de sortie	SDD11 SDD22	2			dB	À 0,2 à 19 GHz
Différentiel à mode commun perte de retour	SDD11 SDD22	12		Voir3	dB	À 0,01 à 12,89 GHz
Différentiel à mode commun perte de retour	SDD11 SDD22	10.58		Voir4	dB	À 12,89 à 19 GHz
Différentiel à mode commun Perte de conversion	SCD21-IL	10			dB	À 0,01 à 12,89 GHz
				Voir5		À 12,89 à 15,7 GHz
		6.3				À 15,7 à 19 GHz
Marge de fonctionnement du canal	COM	3			dB

Informations de commande

100G QSFP28 à QSFP28 câbles en cuivre à raccordement direct passif 0

Numéro de pièce	Débit de données	Longueur	Calibre de fil	Type de connecteur	Plage de température	Gaine de câble
LNK-DP7D30-0.5	Jusqu'à 100G	0.5m	AWG30	Cuivre passif	0-70℃	PVC
LNK-DP7D30-1	Jusqu'à 100G	1m	AWG30	Cuivre passif	0-70℃	PVC
LNK-DP7D30-2	Jusqu'à 100G	2m	AWG30	Cuivre passif	0-70℃	PVC
LNK-DP7D30-3	Jusqu'à 100G	3m	AWG30	Cuivre passif	0-70℃	PVC
LNK-DP7D30-5	Jusqu'à 100G	5m	AWG30	Cuivre passif	0-70℃	PVC
