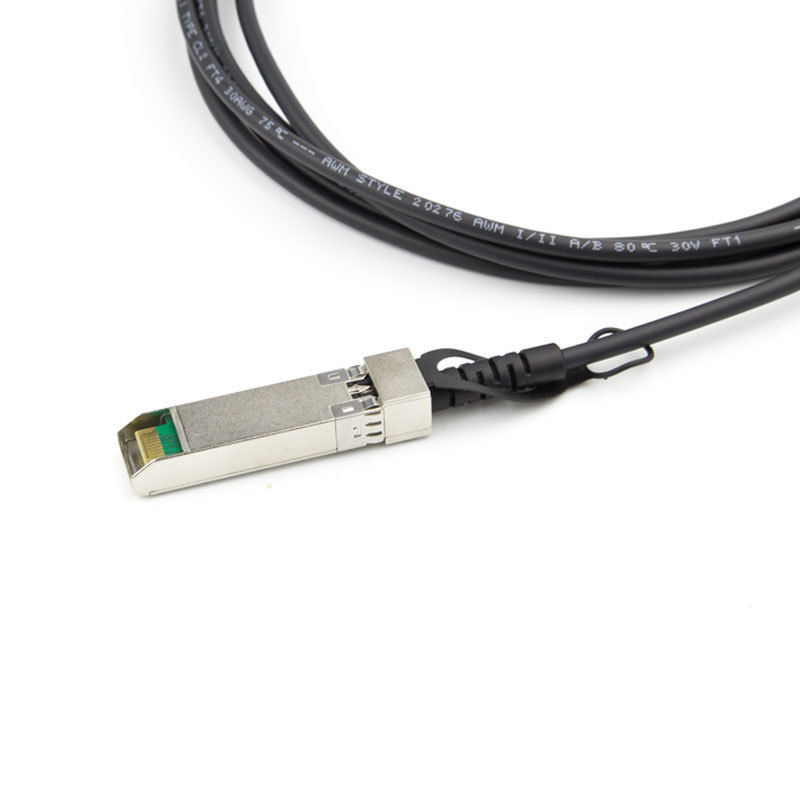

Type d'essai

Point d'essai

Cible

Références

Caractéristiques électriques

Mode différentiel RL(SDDII)

0.01

4. 1

où f est en GHz

Unité de mesure: dB

SFF 8431

Perte de retour en mode commun (SCCII)

0.01

2.5

où f est en GHz

Unité de mesure: dB

SFF 8431

Suivant

< 26 dB de 1 MHz à 11 GHz

/

Impédance de l'assemblage du câble

100+/ -100hm

Temps de montée de 30 ch (20% à 80%)

(de 20% à 80%)

Déviation de la perte d'insertion

-1dB≤ILD≤1dB

Les fréquences de fréquence de l'appareil doivent être de 300 kHz≤f≤6 GHz.

/

Caractéristiques environnementales

Température de fonctionnement

-40 à 85 °C

Plage de température de fonctionnement du câble

Choc thermique

Performance électrique conforme aux prescriptions du cahier des charges

EIA-364-32D. Méthode A. TC-1. -55 10 85C, 100 cycles, 15 min, réside

Température et humidité cycliques

Performance électrique conforme aux prescriptions du cahier des charges

ÉIA-364-31 Méthode III,condition d'essai A

Spray de sel

48 heures de pulvérisation de sel après la coquille

ÉIA-364-26

Durée de vie à température

Les performances sont conformes aux prescriptions du cahier des charges

EIA-364-17B à température ambiante, température humide 85C à 85% pendant 500 heures

Caractéristiques mécaniques

Vibrations mécaniques

Les performances sont conformes aux prescriptions du cahier des charges

EIA-364-28E.11 TC-VII, Condition d'essai D 15 minutes sur les axes X, Y et Z.

Retention de la prise de câble dans la cage

90N Min.

Aucun dommage fonctionnel à la prise du câble inférieure à 90 N. Par SFF-8432 Rév. 5.0

Retention du câble en prise

90N Min.

Le nombre d'heures d'attente

Choc mécanique

Les performances sont conformes aux prescriptions du cahier des charges

Serrage et choc par EIA-364-27B, TC-G, 3 fois dans 6directions, 100g, 6ms

Intégration du câble

18N (max.)

Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:0

Extraction de prise de câble

12.5N (max.)

Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:0

Durabilité

Aucune preuve de dégâts physiques.

EIA-364-09; effectuer des cycles de prise et sortie de prise Taux de prise et de sortie de prise: 250 fois/heure
