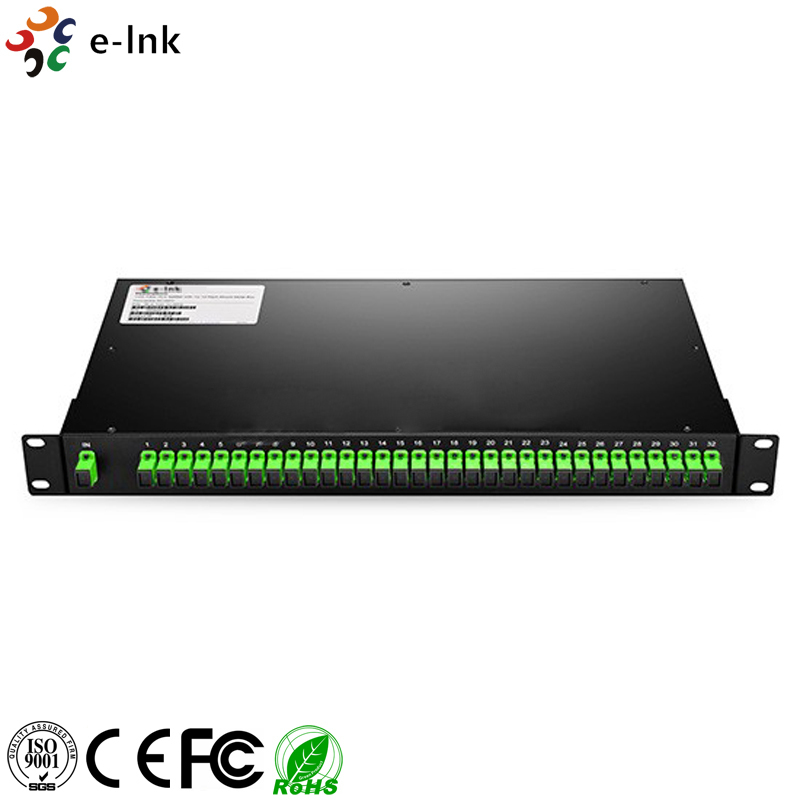

Diviseur de PLC de bâti de support

Paramètres

1 × N séparateurs PLC montés sur rack

Longueur d'onde de travail (nm)

1260 ¢ 1650

Configuration du port

1 × 2

1 × 4

1 × 8

1 × 16

1 × 32

1 × 64

Perte maximale d'insertion (dB) (grade P/S)

4.1/4.3

7.4/7. Je vous en prie.6

10.5/10.8

13.8/14.0

16.8/17.2

20.8/21.3

Uniformité maximale de perte (dB)

0.6

0.7

0.8

1.2

1.5

2.0

PDL maximale (dB)

0.2

0.25

0.35

Min Perte de retour (dB)

55

Min Directivité (dB)

55

Perte maximale dépendante de la longueur d'onde (dB)

0.5

0.8

1.0

Stabilité maximale à la température (dB)

0.5

Température de fonctionnement (°C)

- 40 ¢ 85

Température de stockage (°C)

- 40 ¢ 85

Dimension de l'appareil L × W × H (mm)

483 x 150 x 45

Paramètres

2 × N séparateurs PLC montés sur rack

Longueur d'onde de travail (nm)

1260 ¢ 1650

Configuration du port

2x2

2x4

2x8

2 x 16

2x32

2 × 64

Perte maximale d'insertion (dB)

4.5

7.9

11.3

14.7

17.8

21.3

Uniformité maximale de perte (dB)

0.9

1.0

1.2

1.5

1.8

2.2

PDL maximale (dB)

0.3

0.35

0.4

Min Perte de retour (dB)

55

Min Directivité (dB)

55

Perte maximale dépendante de la longueur d'onde (dB)

0.5

0.8

1.0

Stabilité maximale à la température (dB)

0.5

Température de fonctionnement (°C)

- 40 ¢ 85

Température de stockage (°C)

- 40 ¢ 85

Dimension de l'appareil L × W × H (mm)

483 x 150 x 45

LNK- 20 à 19

-

x

x

Splitter PLC monté sur rack

Connecteur d'entrée

Connecteur de sortie

- Je ne sais pas.

0 = Aucun

0 = Aucun

102 est égal à 1 x 2.

1=FC/UPC

1=FC/UPC

- Je ne sais pas.

2=FC/APC

2=FC/APC

164 est égal à 1 x 64.

3 = SC/UPC

3 = SC/UPC

202 = 2 fois 2

4 = SC/APC

4 = SC/APC

- Je ne sais pas.

5 = LC/UPC

5 = LC/UPC

264 = 2 fois 64

6 = LC/APC

6 = LC/APC
