Mini Industrial Ethernet Media Converter
, Convertisseur industriel de médias d'Ethernet
, Convertisseur multimédia mini Ethernet
10BaseT de Mini Industrial au convertisseur de médias de l'Ethernet 10BASE-FL

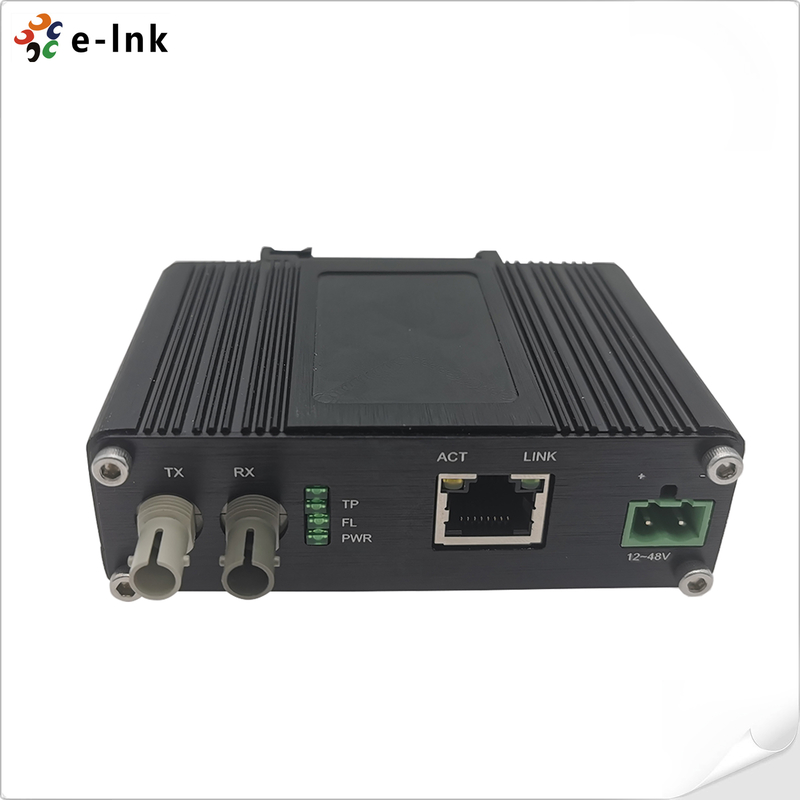

Mini Convertisseur de média Ethernet industriel 10BASE-T vers 10BASE-FL
Modèle : LNK-IMC10FST
Aperçu
Le convertisseur de média Ethernet Mini Industriel 10BASE-T vers 10BASE-FL E-link est un appareil spécialisé
de qualité industrielle conçu pour relier les réseaux Ethernet 10Base-T existants aux réseaux à fibre optique 10Base-FL,
prenant en charge les câbles à fibre monomode et multimode avec une distance de transmission étendue
jusqu'à 20 000 mètres. En tant que Mini Convertisseur de média Ethernet industriel 10BASE-T vers 10BASE-FL,
il se distingue par son facteur de forme compact et sa construction robuste, ce qui le rend
idéal pour les environnements industriels à espace limité.
Largement applicable dans l'automatisation d'usine, la surveillance industrielle à distance et les
Ce convertisseur est conçu comme un produit durci, avec une large plage de températures de fonctionnement
de -40°C à 75°C et un boîtier en aluminium robuste, des caractéristiques clés qui garantissent des performances fiables
dans des conditions climatiques extrêmes, y compris les sites industriels difficiles avec des
fluctuations de température fréquentes. Le port Ethernet prend en charge les modes semi-duplex et full-duplex,
améliorant la compatibilité avec divers appareils Ethernet 10 Mbps, tandis que sa conception matérielle robuste
protège l'équipement connecté contre les rigueurs des environnements industriels, tels que
les vibrations, les chocs et la pénétration de la poussière.
Largement applicable dans l'automatisation d'usine, la surveillance industrielle à distance et les
Appartenant à la série LNK-IMC10FST, ce Mini Convertisseur de média Ethernet industriel 10BASE-T vers 10BASE-FL
offre une installation facile, avec la prise en charge du montage sur rail DIN ou
le placement dans des boîtes de distribution, simplifiant l'intégration dans les réseaux industriels existants.
Une caractéristique remarquable est sa capacité à connecter des segments Ethernet 10 Mbps
à des segments fibre sans avoir besoin de câbles croisés, éliminant ainsi les tracas liés aux
paires de câbles d'émission et de réception non appariées. Équipé d'un commutateur intelligent, il
détecte automatiquement le type de circuit connecté au port UTP et configure le port
en conséquence ; la capacité d'autosélection MDI/MDI-X du côté UTP permet en outre une connexion transparente
aux commutateurs ou aux cartes réseau à l'aide de câbles droits ou croisés, réduisant ainsi la complexité de la configuration.
Largement applicable dans l'automatisation d'usine, la surveillance industrielle à distance et les
réseaux d'infrastructure, ce Mini Convertisseur de média Ethernet industriel 10BASE-T vers 10BASE-FL combine
durabilité, flexibilité et fonctionnement convivial, ce qui en fait une solution fiable pour étendre
les réseaux Ethernet 10 Mbps dans des environnements industriels difficiles.
Caractéristiques
►
24►
Température de fonctionnement de -40°C à 80°C (-40°F à 176°F).►
Température de fonctionnement de -40°C à 80°C (-40°F à 176°F).►
Température de fonctionnement de -40°C à 80°C (-40°F à 176°F).►
Température de fonctionnement de -40°C à 80°C (-40°F à 176°F).►
Température de fonctionnement de -40°C à 80°C (-40°F à 176°F).►
Température de fonctionnement de -40°C à 80°C (-40°F à 176°F).►
Température de fonctionnement de -40°C à 80°C (-40°F à 176°F).IEEE802.3x Full duplex et contrôle de flux
Température de fonctionnement de -40°C à 80°C (-40°F à 176°F).►
Température de fonctionnement de -40°C à 80°C (-40°F à 176°F).Index techniques
Ethernet
|
Normes :
|
|
IEEE 802.3
|
10 Base-T
|
|
10 Base-FL
|
|
IEEE 802.3az Ethernet économe en énergie (EEE)
|
|
IEEE802.3x Full duplex et contrôle de flux
|
|
Moyens de conversion :
|
|
Mode Store and Forward ou mode Cut-Through
|
Taux de filtrage de transfert :
|
|
14
|
,880pps (10Mbps)L
|
|
ongueur d'onde :8
|
50nmEspace tampon :
|
|
Mémoire RAM intégrée de 128 Ko pour la mémoire tampon de données
|
Contrôle de flux :
|
|
Full duplex : contrôle de flux ;
|
Semi-duplex : contre-pression
L
|
|
ongueur de câble :Câble à fibre optique duplex multimode 50/125um ou 62,5/125um pour 10Base-FL
|
100 mètres max. pour UTP
2000 mètres max. pour la fibre optique multimode
Type de transmission :
|
|
Bande de base
|
Commutateur de connexion :
|
|
Commutateur 10Base-T à 2 positions côté RJ-45 (hub ou W/S)
|
Interface
|
|
Connecteur :
|
|
1x RJ45 10Base-T
|
Port optique :
|
|
1 x ST
|
10Base-FÉlectrique et mécanique
|
|
Puissance d'entrée :
|
|
12~
|
48VDC, bornier à 2 brochesConsommation électrique :
|
|
5W Max.
|
Indicateurs LED :
|
|
A
|
|
LIMENTATION:État de la liaison de données
|
ACT
|
|
:État de la liaison de données
|
TP :
|
|
État Ethernet
|
FL :
|
|
Fibre L
|
IAISONÉtat Dimensions (LxlxH) :
|
|
9
|
5x 70 x 30mm Poids :
|
|
0,25 kg
|
Boîtier :
|
|
Aluminium
|
Boîtier Options de montage :
|
|
Rail DIN / Montage mural
|
Environnemental
|
|
Température de fonctionnement :
|
|
-40°C à
|
75°C (-40°F à 167°F)Température de stockage :
|
|
-40°C à 85°C (-40°F à 185°F)
|
Humidité relative :
|
|
5 % à 95 % sans condensation
|
MTBF
|
|
> 200 000 heures
|
Homologations réglementaires
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI :
|
|
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010 EMS :
|
|
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surtension)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
Informations de commande
|
Modèle
|
Description
|
LNK-IMC10FST-MM
|
|
Mini Convertisseur de média Ethernet industriel 10BASE-T vers 10BASE-FL, multimode, 2 km, 850 nm, ST
|
Options de montage
|
|
► Support de rail DIN par défaut installé ; Support mural inclus.
|
Options d'alimentation
|
|
►
|
24Alimentation VDC. Fil ouvert pour bornier24Alimentation VDC. Fil ouvert pour bornier► L'alimentation doit être achetée séparément.
|
|
|
