Détails du produit
Place of Origin: China
Nom de marque: E-link
Certification: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Conditions de paiement et d'expédition
Minimum Order Quantity: 1pcs
Prix: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

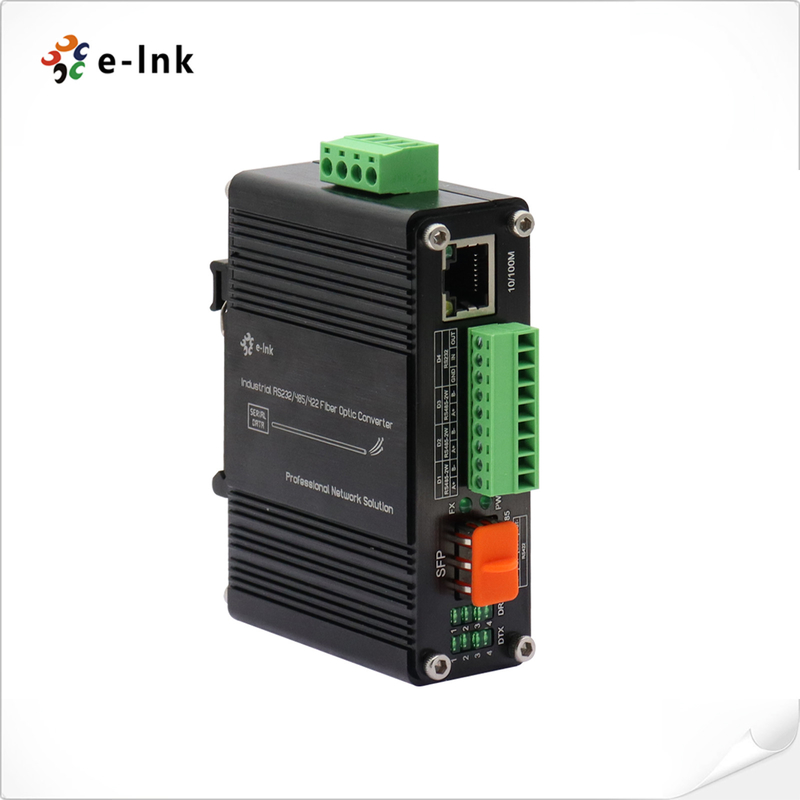

Convertisseur multimédia mini industriel 10/100Base-T à 100Base-X SFP à fibre Ethernet
Convertisseur de média EthernetCaractéristiques
1 x 10/100BASE-T port RJ45 avec fonction automatique MDI / MDI-X
1 x port SFP, 100 base-FX
¢ 1 x port série RS232/RS485/RS422
Il supporte la négociation automatique.
¢ Conforme à la norme IEEE 802.3az Ethernet (EEE) écoénergétique
L'utilisation des LED pour le diagnostic des réseaux
- Protection intégrée contre les surtensions et les surtensions statiques
¥ 12 à 48 VDC Puissance d'entrée du bloc terminal
► Supports DIN-Rail & Wall-mount installation
-40°C à 75°C
(-40°F à 167°F) température de fonctionnement
Résumé
Le LNK-IMCRS1100-SFP est un convertisseur multimédia de type rail DIN qui prend en charge les modules SFP externes et
Il s'agit d'un produit de qualité durcie dont la plage de température de fonctionnement est de
-40°C à +75°C. LNK-IMCRS1100-SFP prend en charge le 10/100Base-T et le 100Base-X SFP et le RS232/RS485/RS422
Le port Ethernet prend en charge à la fois le mode semi-duplex et le mode full-duplex.
Modules SFP (fibre mono-mode/multi-mode, 1/2 noyau) selon les besoins. Il convertit une norme RS232/RS485/RS422
signal / données RJ45 à une liaison en fibre optique afin d'étendre le signal jusqu'à 2 km sur la fibre multimode et 80 km sur
fibre à mode unique.
Indices techniques
| Éthernet | |
| Les normes | IEEE802.3 10Base-T |
| Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil. | |
| Énergie de l'émetteur | |
| Type de traitement | Réservation et transfert |
| Taux de filtrage avant | 14Pour les appareils électroniques |
| 148,800pps (100Mbps) | |
| Mémoire tampon de paquets | 1 Mbit |
| Longueur maximale du paquet | 9K bytes |
| Taille de la table des adresses | Adresses MAC 2K |
| Interface | |
| Port Ethernet: | 1 x RJ45 |
| Port optique: | 1 x SFP 100Base-FX |
| Port de série | 1 x Terminal industriel RS232/RS485/RS422 qui est équipé d'un système de télécommunication |
| Le numéro d'enregistrement est le numéro d'enregistrement de l'appareil. | |
| Interface série | Terminal industriel |
| Ports de signalisation | 1Ch RS232 - 1 Mbps 1Ch R485 - 1 Mbps 2Ch RS485H- 2 Mbps 2Ch RS485H peut être regroupé en 1Ch High Speed RS422 |
| Taux de baud | Le nombre de points de contact est déterminé par le numéro de téléphone. |
| La norme | L'EIA /TIA RS232/485/422 est fournie par le fournisseur. |
| Distance en série | RS232: 15 mètres, RS485/422: 1000 mètres |
| Taux | Maximum 2 Mbps |
| Résistance à la compression | TXD, RXD, GND - Bi-directionnel |
| Résistance à la combustion | D+, D-, GND - Bi-directionnel |
| Protection statique | Protection contre les décharges électriques statiques (ESD) de 15 KV |
| Protection contre les surtensions | Protection contre les surtensions de 1500 W/sec |
| Électricité et mécanique | |
| Puissance d'entrée | 12 à 48 VDC, bloc terminal à 4 broches |
| Consommation d'électricité | 3W au maximum. |
| Les dimensions (WxDxH) | 95 x 70 x 30 mm |
| Le poids | 0.25kg |
| Enveloppe | Casse en aluminium |
| Options de montage: | DIN-rail / monture murale |
| Indicateurs LED | |
| PWR | État de la puissance |
| Résultats | Statut du lien de données |
| 10/100M | État Ethernet |
| DTX 1 2 3 4 | Statut des données de série |
| DRX 1 2 3 4 | Statut des données de série |
| Environnemental | |
| Température de fonctionnement: | -40°C à 75°C (-40°F à 167°F) |
| Température de stockage: | -40°C à 85°C (-40°F à 185°F) |
| Humidité relative: | 5% à 95% non condensés |
| Résultats de l'enquête | > 200 000 heures |
| Autorisations réglementaires | |
| Les produits de base doivent être conformes à la norme ISO 9001, CE, FCC, RoHS. | |
REM: Pour les véhicules à moteur électrique La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée. Pour l'utilisation de l'appareil de mesure Pour l'utilisation de l'appareil | |
Le SME: Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur. Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS). Le nombre de points de contrôle doit être supérieur ou égal à: Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon. Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS). Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF). | |
Application du projet
Informations sur les commandes
| Modèle | Définition |
| Le système de surveillance de l'équipement doit être conforme à l'annexe II. | Convertisseur multimédia mini industriel 10/100Base-T à 100Base-X SFP à fibre Ethernet avec 1Ch RS232/RS485/RS422 |
| Options sur les SFP | Veuillez sélectionner votre SFP sur notre page Options SFP (SFP industriel). |
| Le module SFP doit être acheté séparément. | |
| Options de montage | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Options de puissance | - 24W/1A 24VDC, câble ouvert pour le bloc terminal |
| L'alimentation électrique doit être achetée séparément. |
