Détails du produit
Lieu d'origine: Chine
Nom de marque: E-link
Certification: ISO9001 / CE / RoHS / FCC
Numéro de modèle: LNK-SPL01
Conditions de paiement et d'expédition
Quantité de commande min: 1pc
Prix: US$59-US$79
Détails d'emballage: Emballage standard de carton de commutateur industriel de PoE
Délai de livraison: 1 à 3 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement
Capacité d'approvisionnement: 1000000 pièces/mois
Port d'entrée: |
1 x RJ-45 10/100/1000Base-T |
À l'extérieur du port: |
2 x RJ-45 10/100/1000Base-T |
Enveloppe: |
Casse en aluminium |
Norme de Poe: |
Puissance d'IEEE 802.3af/at au-dessus d'Ethernet |
Température de fonctionnement: |
-40°C à 80°C |
Les dimensions (Wxdxh): |
95 x 70 x 30 millimètres |
Port d'entrée: |
1 x RJ-45 10/100/1000Base-T |
À l'extérieur du port: |
2 x RJ-45 10/100/1000Base-T |
Enveloppe: |
Casse en aluminium |
Norme de Poe: |
Puissance d'IEEE 802.3af/at au-dessus d'Ethernet |
Température de fonctionnement: |
-40°C à 80°C |
Les dimensions (Wxdxh): |
95 x 70 x 30 millimètres |

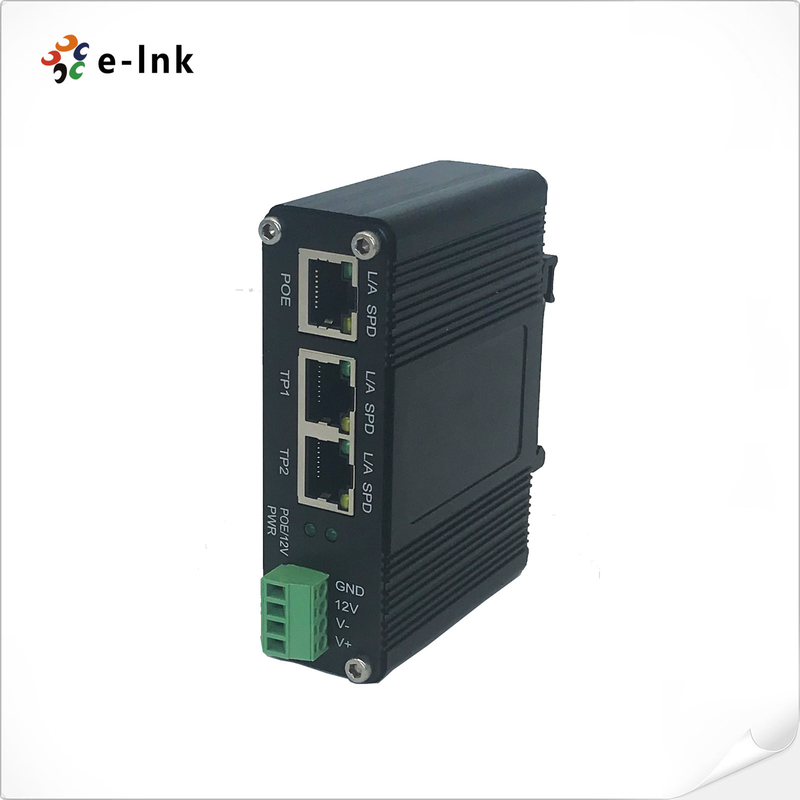

Je suis...IEEE802.3af/at Splitter PoE industriel avec fonction de commutateur à 2 ports
tension de sortie 12VDC
Pour le secteur de l'énergieLes avantages:
- Divise l'alimentation et les données de l'entrée PoE
¢ sortie de données à 2 ports (fonction de commutateur)
️ 1 sortie en courant continu + 1 entrée en courant continu (bloc terminal à 5 broches)
Capable de fonctionner avec une entrée 12VDC sans PoE
¢ Prise en charge IEEE802.3af/at PoE
¢ Prise en charge de 10/100/1000Base-TX
¢ Distance jusqu'à 100 mètres
Supporte une puissance de sortie allant jusqu'à 20 W
La tension de sortie est de 12 VDC.
Protection contre les courts-circuits pour la puissance
¢ Casque métallique résistant IP40 et sans ventilateur
¢ Assistance à l'installation du DIN-Rail et du mur.
Indicateurs LED étendus pour le diagnostic de PoE
Température de fonctionnement large -40 ~ 80°C
Résumé
La série LNK-SPL01 est un séparateur PoE de qualité industrielle, Gigabit Ethernet, conçu pour fournir des données,
via un connecteur Ethernet RJ-45 et une alimentation électrique, via un bloc terminal à vis, vers des appareils non PoE.
Ce dispositif permet d'économiser le coût élevé de l'exploitation d'un service électrique séparé pour les périphériques périphériques.
Le LNK-SPL01 agit comme un équipement PD et peut être alimenté par PoE standard IEEE802.3af/at PSE
(Équipement de source d'alimentation) commutent ou fonctionnent lorsqu'ils sont associés à des injecteurs PoE LNK-INJ301.
une transmission allant jusqu'à des vitesses Gigabit, avec des tensions de sortie de puissance de 12VDC, fonctionnant simultanément jusqu'à
la limite Ethernet de 100 mètres, les réglages simples du LNK-SPL01 en font un dispositif plug and play,
n'exige aucune configuration d'outils ou de logiciels et offre une facilité d'utilisation, une installation flexible et
une fiabilité élevée.
Avec une sortie de données RJ45 à 2 ports, le LNK-SPL01 peut fonctionner comme commutateur.
(entrée PoE + entrée 12VDC), le séparateur PoE peut fonctionner en l'absence d'entrée PoE, c'est-à-dire
LNK-SPL01 peut reconnaître automatiquement l'entrée de puissance (par défaut dans l'entrée PoE, basculer à 12VDC
l'entrée lorsque PoE ne fonctionne pas).
Indices techniques
| Éthernet | |
| Les normes: | IEEE 802.3 10Base-T Ethernet |
| IEEE 802.3u 100Base-TX Ethernet rapide | |
| IEEE 802.3ab 1000Base-T Gigabit Ethernet qui est utilisé pour les réseaux électroniques | |
| IEEE802.3af Puissance sur Ethernet | |
| IEEE802.3at - Réseau électrique sur Ethernet | |
| Type de traitement: | En avant |
| Pour les appareils à double face ou à double face | |
| Taux de filtrage vers l'avant: | 1,488,000pps (1000Mbps) |
| Le câblage: | 1000Base-T: catégorie 5 ou supérieure |
| Distance maximale: | Catégorie 5 TPA jusqu'à 100 m |
| Interface: | Le port d'entrée est le port d'entrée de la base de données. |
| ¢ Données ¢ Port de sortie: 2 x RJ-45 10/100/1000Base-T | |
| Connecteur de sortie/d'entrée en courant continu: 1 bloc de borne amovible à 5 broches | |
| Pouver sur Ethernet | |
| Norme de PoE: | IEEE 802.3af/at Puissance sur Ethernet |
| Nombre de dispositifs pouvant être alimentés: |
1 (DC12V) (La puissance requise par l'appareil varie; elle ne peut dépasser 20 watts.) |
| Environnemental | |
| Température de fonctionnement: | -40°C à 80°C (-40°F à 176°F) |
| Température de stockage: | -40°C à 85°C (-40°F à 185°F) |
| Humidité relative: | 5% à 95% non condensés |
| Le MTBF: | > 200 000 heures |
| Électricité et mécanique | |
| Puissance de sortie: | Le système de régulation de la tension doit être équipé d'un système de régulation de la tension. |
| Consommation d'énergie: | 25 watts au maximum. |
| Indicateurs à LED: | |
| - Je vous en prie. | Écran allumé |
| Pour les appareils électroniques: | Le réglage de la puissance est effectué à l'aide d'un régulateur de tension. |
| Les dimensions (WxDxH) sont les suivantes: | 95 x 70 x 30 mm |
| Poids: | 0.25kg |
| Le boîtier: | Casse en aluminium |
| Options de montage: | DIN-rail / monture murale |
| Autorisations réglementaires | |
| Résistance à la corrosion | |
| Partie 15 de la FCC, catégorie A | |
| Pour les véhicules à moteur à combustion | |
| Protection contre les surtensions: | |
| RJ45: 1KV | |
| Puissance: 500 V | |
| DSI: 4KV/8KV | |
Informations relatives à la commande
| Modèle | Définition |
| LNK-SPL01 | Splitter industriel PoE avec fonction de commutateur à 2 ports: PoE à 1 port + Ethernet à 2 ports + sortie de données à 2 ports (fonction de commutateur), puissance maximale de 20 W à 12 VDC,Montage de support DIN-Rail et installation de montage muraleTempérature de fonctionnement de -40 à 80°C |
| Options de montage | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Options de puissance | La puissance de sortie est de 20 W 12 VDC avec un terminal à fil ouvert à 2 broches. |
