Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: ROHS,FCC,CE
Conditions de paiement et d'expédition
Quantité de commande min: 1pcs
Prix: Négociable
Détails d'emballage: Paquet standard d'exportation
Délai de livraison: 5-12 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000pcs/month
Longueur d'onde de fonctionnement (nanomètre): |
1260～1650 |
Min Return Loss (DB): |
55 |
Température de fonctionnement (℃): |
-5~75 |
Température de stockage (℃): |
-40~85 |
Longueur d'onde de fonctionnement (nanomètre): |
1260～1650 |
Min Return Loss (DB): |
55 |
Température de fonctionnement (℃): |
-5~75 |
Température de stockage (℃): |
-40~85 |

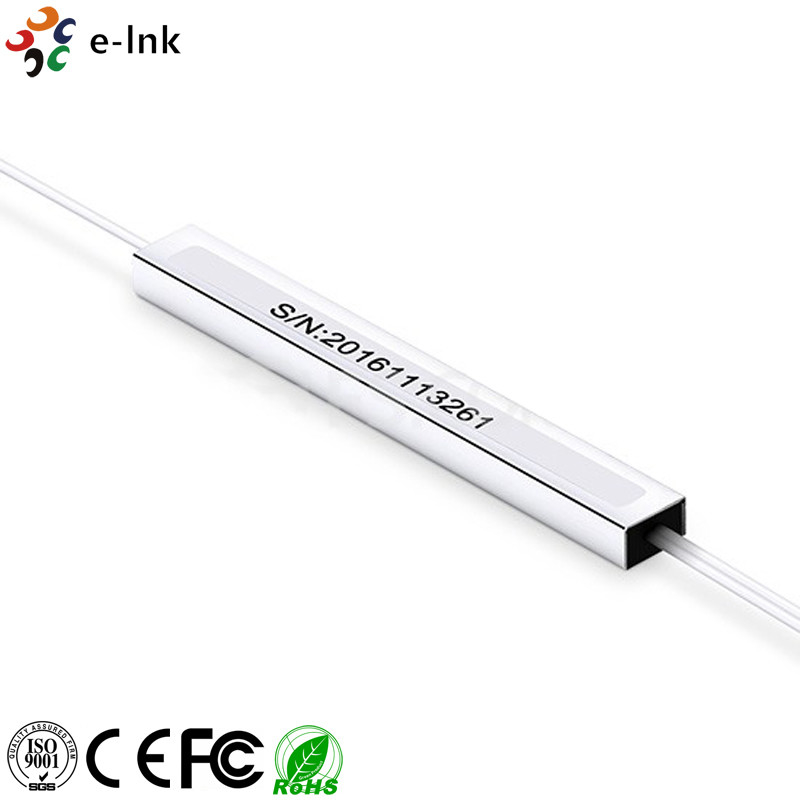

Mini module de diviseur de PLC de haut d'isolement du PDL PoE diviseur de puissance
Diviseur de PLC de Mini Module
Avantages
1. Basse perte par insertion (IL)
2. Isolement élevé
3. Perte dépendante de basse polarisation (PDL)
4. Design compact
5. Gamme de longueurs d'onde fonctionnante large
6. Bonne uniformité de canal en canal
7. Hauts fiabilité et de forte stabilité
8. Telcordia GR-1209-CORE-2001 conforme
9. Telcordia GR-1221-CORE-1999 conforme
10. YD/T-1272Q conforme
11. Q/CT-2295 conforme
12. RoHS-6 conforme (sans plomb)
Index techniques
| Paramètres | diviseurs de PLC de 1×N Mini Module | |||||
| Longueur d'onde de fonctionnement (nanomètre) | 1260~1650 | |||||
| Configuration gauche | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| Max Insertion Loss (DB) (catégorie de P/S) | 4.1/4.3 | 7.4/7.6 | 10.5/10.8 | 13.8/14.0 | 16.8/17.2 | 20.8/21.3 |
| Max Loss Uniformity (DB) | 0,6 | 0,7 | 0,8 | 1,2 | 1,5 | 2,0 |
| PDL maximum (DB) | 0,2 | 0,25 | 0,35 | |||
| Min Return Loss (DB) | 55 | |||||
| Min Directivity (DB) | 55 | |||||
| Max Wavelength Dependent Loss (DB) | 0,5 | 0,8 | 1,0 | |||
| Max Temperature Stability (DB) | 0,5 | |||||
| Température de fonctionnement (℃) | -5~75 | |||||
| Température de stockage (℃) | -40~85 | |||||
| Dimension L×W×H (millimètres) de dispositif | 60×7×4 | 60x12x4 | 80x20x6 | 100x40x6 | ||
| Paramètres | diviseurs de PLC de 2×N Mini Module | ||||
| Longueur d'onde de fonctionnement (nanomètre) | 1260~1650 | ||||
| Configuration gauche | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| Max Insertion Loss (DB) | 4,5 | 7,9 | 11,3 | 14,7 | 17,8 |
| Max Loss Uniformity (DB) | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 |
| PDL maximum (DB) | 0,3 | 0,35 | |||
| Min Return Loss (DB) | 55 | ||||
| Min Directivity (DB) | 55 | ||||
| Max Wavelength Dependent Loss (DB) | 0,5 | 0,8 | |||
| Max Temperature Stability (DB) | 0,5 | ||||
| Température de fonctionnement (℃) | -5~75 | ||||
| Température de stockage (℃) | -40~85 | ||||
| Dimension L×W×H (millimètres) de dispositif | 60×7×4 | 60x12x4 | 100x20x6 | ||
Aperçu
Le mini diviseur de PLC de module d'E-lien (circuit planaire d'onde lumineuse) est un type de dispositif optique de gestion de puissance avec le mini paquet de module fabriqué utilisant la technologie optique de guide d'ondes de silice. Il est très utilisé dans des réseaux de PON/ODN pour réaliser la puissance de signal optique se dédoublant avec le rapport 1xN ou 2xN de division. l'E-lien fournit une série de mini diviseurs adaptés aux besoins du client de PLC de module pour répondre à différentes exigences sur la configuration de port, le type de câble, la longueur de fibre, le connecteur d'entrée, et le connecteur de débit.
