Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: ISO9001
Numéro de modèle: LNK-PDH-E8-4F-2SFP
Conditions de paiement et d'expédition
Quantité de commande min: 1 unité
Prix: Négociable
Détails d'emballage: Forfait standard de convertisseur de médias de fibre
Délai de livraison: 5-10 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement: 10000pcs/Month
Poids de morceau: |
3kg |
Dimensions (L×l×H): |
19 pouces 1U 485X138X44mm (WXDXH) |
Alimentation d'énergie: |
AC180V | 260V ; C.C – 48V ; C.C +24V |
Température de fonctionnement: |
-10°C | 50°C |
Poids de morceau: |
3kg |
Dimensions (L×l×H): |
19 pouces 1U 485X138X44mm (WXDXH) |
Alimentation d'énergie: |
AC180V | 260V ; C.C – 48V ; C.C +24V |
Température de fonctionnement: |
-10°C | 50°C |

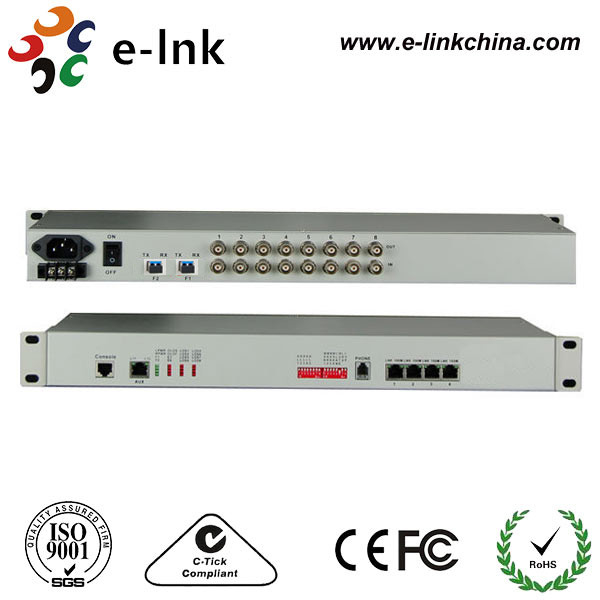

multiplexeur optique de la fibre PDH du supplément 8E1 4FE 1 de fibre de 16dBm HDMI
8E1 + 4GE 1+1 multiplexeur de la fibre PDH
Avantages de supplément de fibre de HDMI
· Basé sur garantissez les droits d'auteur de soi-même IC
· La largeur de bande est jusqu'à 1.5G, peut sauver la ligne sources
· Le taux d'interface d'Ethernet est 10M/100M, moitié/automobile duplex adaptable
· l'interface de l'Ethernet 4Channel est interface de commutateur, appui VLAN, peut placer à l'isolement logique de 4 canaux
· L'interface E1 sont conformes à G.703, adoptent la récupération de pendule à lecture digitale et la technologie douce de phase-serrure
· téléphone numérique d'affaires du PCM 1Channel (facultatif)
· Fournissez l'interface de gestion de console
· Si optique perdez le signal, il peut détecter le périphérique distant est mise hors tension ou la fibre est déconnectée, et indique l'alarme par la LED
· Le dispositif local peut regarder la condition de travail de périphérique distant
· Fournissez l'interface de 2 expansions, vous peut prolonger les données 1~2Channel asynchrones, telles que le code de RS232/RS485/RS422/Manchester ;
· 1~2Channel la voix, commutateur de 1~2Channel E1,1~4Channel, ou fournissez la commande la réalimentation d'interface à distance, soulagent la ligne entretien
· La distance de transmission est jusqu'à 2-120Km sans interruption
· C.A. 220V, DC-48V, DC24V peut être facultatif
· Fonction de détection de polarité d'alimentation d'énergie de DC-48V/DC24V, sans polarité
Index techniques
| Paramètre | Spécifications |
| Fibre | |
| Fibre multimode | |
| Type de fibre | 50/125um, 62.5/125um |
| Distance de transmission maximum | fibre du mode 62,5/125um unitaire de 5Km @, longueur d'onde de l'atténuation (3dbm/km) : 820nm |
| Puissance de transmission | -12dBm (minute) ~-9dBm (maximum) |
| Sensibilité de récepteur | -28dBm (minute) |
| Budget de lien | 16dBm |
| Fibre unimodale | |
| Type de fibre | 8/125um, 9/125um |
| Distance de transmission maximum | 40Km |
| Distance de transmission | fibre du mode 9/125um unitaire de 40Km @, atténuation (0.35dbm/km) |
| Longueur d'onde | 1310nm |
| Puissance de transmission | -9dBm (minute) ~-8dBm (maximum) |
| Sensibilité de récepteur | -27dBm (minute) |
| Budget de lien | 18dBm |
| Interface E1 | |
| Norme d'interface | conformez-vous au protocole G.703 |
| Taux d'interface | n*64Kbps±50ppm |
| Code d'interface | HDB3 |
| Impédance E1 : | 75Ω (déséquilibre), 120Ω (équilibre) |
| Tolérance de frousse | En accord avec le protocole G.742 et G.823 |
| Atténuation permise | 0~6dBm |
| Interface rapide d'Ethernet (10/100) | |
| Taux d'interface : | 10/100 Mbps, moitié/automatique-négociation duplex |
| Norme d'interface : | Compatible avec IEEE 802,3, IEEE 802.1Q (VLAN) |
| MAC Address Capability : | 4096 |
| Connecteur : | RJ45, appui automatique-MDIX |
| Puissance | |
| Alimentation d'énergie | AC180V | 260V ; C.C – 48V ; C.C +24V |
| Puissance | ≤10W |
| Dimension | |
| Taille de produit | 19' “1U |
| Environnement de travail | |
| La température fonctionnante | -10°C | 50°C |
| Humidité fonctionnante | 5%~ 95 % (aucune condensation) |
| Température de stockage | -40°C | 80°C |
| Humidité de stockage | 5%~ 95 % (aucune condensation) |
Aperçu
Ce dispositif est le dispositif de transmission optique point par point développé sur la base de la VLSI. Le dispositif fournit l'interface de 1-8Channel E1, l'interface de 1-4Channel 10M/100M Ethernet (ligne taux 100M) et 2 interfaces d'expansion. l'interface de l'Ethernet 4Channel est interface de commutateur, peut soutenir VLAN. 1 interface d'expansion peut être employée comme canal de transmission RS232/RS485/RS422 des données asynchrones, signal de voix, 2/4 ligne signal audio d'E&M, signal de commutateur, signal d'Ethernet (largeur de bande 2M) .1Channel le téléphone que numérique d'affaires peut être facultatif. Elle est très flexible. Elle a la fonction d'alarme. Le travail est consommation de puissance faible fiable, stable, et, intégration élevée, petite taille.
