Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: ISO9001 / CE / RoHS / FCC
Numéro de modèle: La série LNK-IMC103GP
Conditions de paiement et d'expédition
Quantité de commande min: 1pcs
Prix: US$69-US$91/pcs
Détails d'emballage: Emballage standard de carton de commutateur industriel de PoE
Délai de livraison: 1 à 3 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement: 100000pcs/month
Connecteur: |
3 x RJ45 avec la fonction d'injecteur de 802.3at PoE+ (ports 1 3) |
Port optique: |
1 Sc 1000Base-X de x |
Le pouvoir: |
12~48VDC |
Le logement: |
D'aluminium |
Température: |
-40°C à 75°C |
Les dimensions (Wxdxh): |
95 x 70 x 30 millimètres |
Connecteur: |
3 x RJ45 avec la fonction d'injecteur de 802.3at PoE+ (ports 1 3) |
Port optique: |
1 Sc 1000Base-X de x |
Le pouvoir: |
12~48VDC |
Le logement: |
D'aluminium |
Température: |
-40°C à 75°C |
Les dimensions (Wxdxh): |
95 x 70 x 30 millimètres |

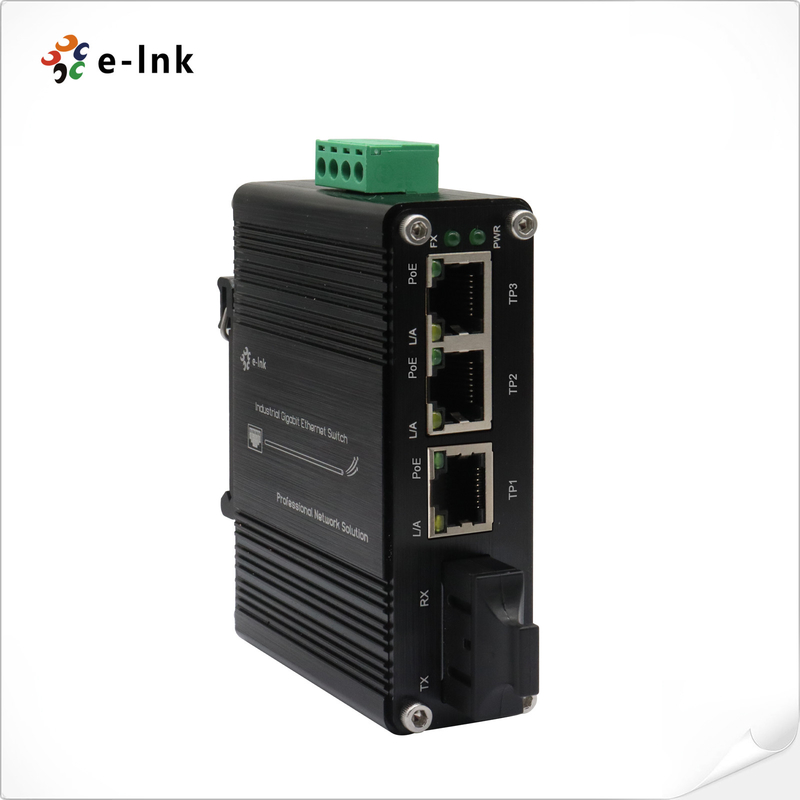

Commutateur Ethernet mini industriel à trois ports 10/100/1000T 802.3at PoE + 1 port 1000X SC avec 12 ~ 48VDC
Commutateur PoE industrielLes avantages:
3 ports 10/100/1000BASET RJ45 automatique MDI/MDI-X avec IEEE 802.3at PoE+ Injector (Port-1 à Port-3)
1 1000Porte de base-X SC
- 12 à 48 VDC entrée de puissance à large portée avec fonction de renforcement de puissance
Il supporte la négociation automatique.
¢ Ethernet à haut rendement énergétique (EEE) IEEE 802.3az
¢ boîtier en aluminium IP40
► Supports DIN-Rail & Wall-mount installation
-40°C à 75°C
(-40°F à 167°F) température de fonctionnement
Résumé
La série LNK-IMC103GP est une mini-industrielle à 3 ports 10/100/1000T 802.3at PoE + 1-Port 1000X SC
Ce commutateur Gigabit Ethernet avec 12~48VDC entrée et booster de tension.
L'interrupteur PoE de l'énergie solaire est conçu pour répondre aux normes industrielles critiques.
Il peut être utilisé pour des opérations simples contre les vibrations et les chocs, et pour une large plage de températures de fonctionnement.
l'interrupteur est conforme aux normes CE et FCC, et
Il a passé le test de combustion à 100% pour s'assurer qu'il répondra aux besoins des applications industrielles.
C'est un bon choix pour une solution économique pour les connexions Ethernet industrielles.
Application du projet
La série LNK-IMC103GP est un mini-interrupteur industriel 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC Gigabit Ethernet avec
12 à 48 VDC d'entrée et de renforcement de tension.
Indices techniques
| Éthernet | |
| Les normes: | IEEE802.3 10Base-T |
| Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil. | |
| Pour les appareils électroniques | |
| Les données sont fournies par les autorités compétentes de l'Union européenne. | |
| Régulation du débit en double intégral IEEE 802.3x | |
| Énergie de l'émetteur | |
| Type de traitement: | Réservation et transfert |
| Taux de filtrage vers l'avant: | 14Pour les appareils électroniques |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| Mémoire tampon de paquets: | 4 Mbit |
| Tissu de commutation: | 12 Gbps |
| Longueur maximale du paquet: | 9K bytes |
| Taille de la table des adresses | Adresses MAC 2K |
| Interface | |
| Connecteur: | 3 x RJ45 avec fonction d'injecteur PoE+ 802.3at (ports 1 à 3) |
| Port optique: | 1 x SC 1000Base-X |
| PoE (puissance sur Ethernet) | |
| La norme: | IEEE 802.3at Puissance sur Ethernet Plus |
| IEEE 802.3af Puissance sur Ethernet | |
| Port: | RJ45 |
| Assignation de la broche de puissance | 4/5 (((+), 7/8 ((-) |
| Le budget du POE: | Pour les appareils électroniques électroniques de haute fréquence, le système de réglage de la fréquence est utilisé. |
| Électricité et mécanique | |
| Puissance d'entrée: | 12 à 48 VDC, bloc terminal à 2 broches |
| Consommation d'énergie: | Les capacités d'alimentation sont calculées à partir de l'indicateur de puissance. |
| Indicateurs à LED: | |
| - Je vous en prie. | État de la puissance |
| L/A: | Statut du lien Ethernet |
| - Je ne sais pas. | Statut de la connexion par fibre |
| Le PoE: | Statut du PoE |
| Les dimensions (WxDxH) sont les suivantes: | 95 x 70 x 30 mm |
| Poids: | 00,3 kg |
| Le boîtier: | Casse en aluminium |
| Options de montage: | DIN-rail / monture murale |
| Environnemental | |
| Température de fonctionnement: | -40°C à 75°C (-40°F à 167°F) |
| Température de stockage: | -40°C à 85°C (-40°F à 185°F) |
| Humidité relative: | 5% à 95% non condensés |
| Résultats de l'enquête | > 200 000 heures |
| Autorisations réglementaires | |
| Les produits de base doivent être conformes à la norme ISO 9001, CE, FCC, RoHS. | |
|
REM: Pour les véhicules à moteur électrique La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée. Pour l'utilisation de l'appareil de mesure Pour l'utilisation de l'appareil |
|
|
Le SME: Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur. Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS). Le nombre de points de contrôle doit être supérieur ou égal à: Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon. Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS). Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF). |
|
Informations relatives à la commande
| Modèle | Définition |
| LNK-IMC103GP | Mini industriel 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC Gigabit Ethernet Switch avec 12 ~ 48VDC entrée et renforcement de tension, port SC fibre, multimode, double fibre, 850nm, 550m |
| LNK-IMC103GP-20 est une marque de véhicule. | Mini industriel 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC Gigabit Ethernet Switch avec 12 ~ 48VDC entrée et booster de tension, port SC fibre, mode unique, double fibre, 1310nm, 20km |
| LNK-IMC103GPS-20A est un appareil de télécommunication | Mini industriel à 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC Gigabit Ethernet Switch avec 12 ~ 48VDC d'entrée et de renforcement de tension, port SC à fibre, mode unique, fibre unique, 1310nm TX/1550nm RX, 20km |
| LNK-IMC103 GPS-20B | Mini industriel 3 ports 10/100/1000T 802.3at PoE + 1 port 1000X SC Gigabit Ethernet Switch avec 12 ~ 48VDC entrée et booster de tension, port SC fibre, mode unique, fibre unique, 1550nm TX/1310nm RX, 20km |
| Options de montage | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Options de puissance | Énergie de 12 à 48 VDC. |
| L'alimentation électrique doit être achetée séparément. |
