Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: CE,FCC,RoHs
Numéro de modèle: LNK-IMC1200-S20
Conditions de paiement et d'expédition
Quantité de commande min: 1pc
Prix: negotiate
Détails d'emballage: Package d'exportation standard de convertisseur de média fibre
Délai de livraison: 3 à 6 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 5000pcs par mois
Processing Type: |
Store-and-Forward |
Packet Buffer Memory: |
128K bits |
Max Packet Length: |
1522 Bytes |
Taille de table d'adresse: |
Adresses MAC 1K |
Connecteur: |
2 x RJ45 |
Dimensions (WxDxH): |
95 x 70 x 30 mm |
Processing Type: |
Store-and-Forward |
Packet Buffer Memory: |
128K bits |
Max Packet Length: |
1522 Bytes |
Taille de table d'adresse: |
Adresses MAC 1K |
Connecteur: |
2 x RJ45 |
Dimensions (WxDxH): |
95 x 70 x 30 mm |

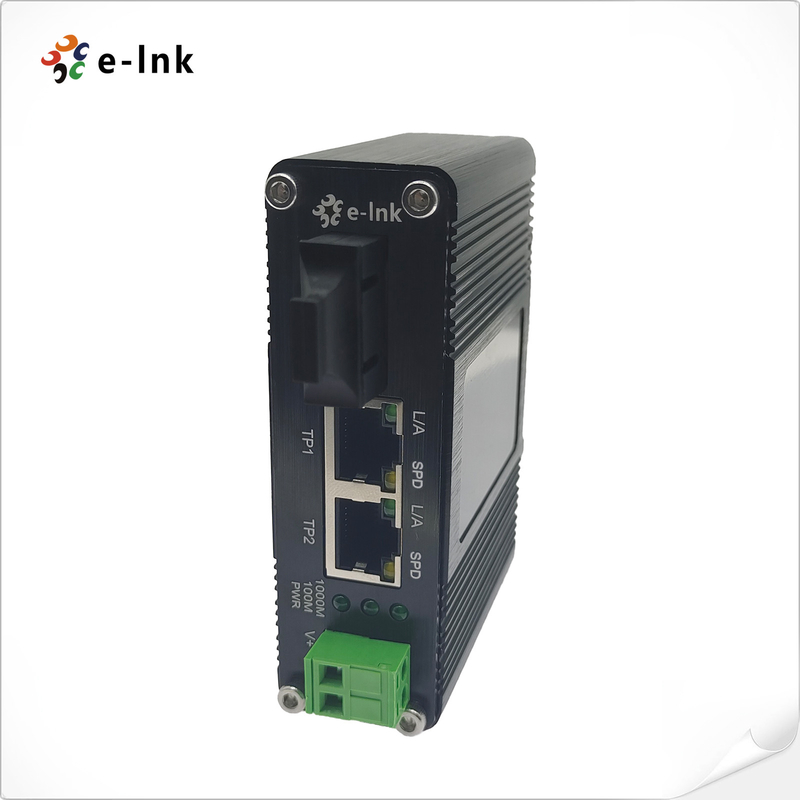

Convertisseur multimédia mini industriel à 2 ports 10 / 100Base-TX à 100Base-FX
Les avantages du convertisseur multimédia
2 ports 10/100BASE-T RJ45 avec fonction automatique MDI/MDI-X
► 1-Port 100Base-FX SC
Il supporte la négociation automatique.
¢ Ethernet à haut rendement énergétique (EEE) IEEE 802.3az
¥ 12 à 48 VDC Puissance d'entrée du bloc terminal
► Supports DIN-Rail & Wall-mount installation
-40°C à 75°C (-40°F à 167°F)
Résumé
La série LNK-IMC1200 fournit une conversion multimédia entre 2 ports 10/100BASE-T et 1 port 100
C'est un produit durci avec une large plage de température de fonctionnement allant de -40°C à 75°C.
Le port Ethernet prend en charge à la fois le mode demi-duplex et le mode plein-duplex.
Une conception matérielle robuste garantit que votre équipement Ethernet peut résister aux exigences industrielles
conditions, faciles à monter sur un rail DIN ou dans des boîtes de distribution.
Indices techniques
| Éthernet | |
| Les normes: | IEEE802.3 10Base-T |
| Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil. | |
| Énergie de l'émetteur | |
| IEEE802.3x Full duplex et régulation du débit | |
| Type de traitement: | Réservation et transfert |
| Taux de filtrage vers l'avant: | 14Pour les appareils électroniques |
| 148,800pps (100Mbps) | |
| Mémoire tampon de paquets: | 128K bits |
| Longueur maximale du paquet: | 1522 octets |
| Taille de la table des adresses | Adresses MAC 1K |
| Interface | |
| Connecteur: | 2 x RJ45 |
| Port optique: | 1 x SC 100Base-FX |
| Électricité et mécanique | |
| Puissance d'entrée: | 12 à 48 VDC, bloc terminal à 2 broches |
| Consommation d'énergie: | 5W au maximum. |
| Indicateurs à LED: | |
| - Je vous en prie. | État de la puissance |
| L/A: | Statut du lien de données |
| Pour le SPD: | État Ethernet |
| 100 M/1000 M: | Statut de la connexion par fibre |
| Les dimensions (WxDxH) sont les suivantes: | 95 x 70 x 30 mm |
| Poids: | 0.25kg |
| Le boîtier: | Casse en aluminium |
| Options de montage: | DIN-rail / monture murale |
| Environnemental | |
| Température de fonctionnement: | -40°C à 75°C (-40°F à 167°F) |
| Température de stockage: | -40°C à 85°C (-40°F à 185°F) |
| Humidité relative: | 5% à 95% non condensés |
| Résultats de l'enquête | > 200 000 heures |
| Autorisations réglementaires | |
| Les produits de base doivent être conformes à la norme ISO 9001, CE, FCC, RoHS. | |
|
REM: Pour les véhicules à moteur électrique La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée. Pour l'utilisation de l'appareil de mesure Pour l'utilisation de l'appareil |
|
|
Le SME: Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur. Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS). Le nombre de points de contrôle doit être supérieur ou égal à: Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon. Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS). Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF). |
|
Application du projet
| Modèle | Définition |
| LNK-IMC1200 | Convertisseur de médias industriel mini, 1 port 100BASE SC + 2 ports 10/100BASE-T, port SC à fibres, multimode, 1310 nm, 2 km |
| LNK-IMC1200-20 est une marque | Convertisseur de médias industriel mini, 1 port 100BASE SC + 2 ports 10/100BASE-T, port SC fibre, mode unique, 1310 nm, 20 km |
| Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. | Convertisseur de médias industriel mini, 1 port 100BASE SC + 2 ports 10/100BASE-T, port fibre SC, mode unique, fibre unique, 1310/1550nm, 20 km |
| Options de montage | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Options de puissance | - 24W/1A 24VDC, câble ouvert pour le bloc terminal |
| L'alimentation électrique doit être achetée séparément. |
