Détails du produit
Lieu d'origine: La Chine
Nom de marque: E-link
Certification: Iso9001, CE, ROHS, FCC
Numéro de modèle: Série de LNK-3GSDI-4V1DT
Conditions de paiement et d'expédition
Quantité de commande min: 1 pièces
Prix: negotiate
Détails d'emballage: Forfait standard de convertisseur de médias de fibre
Délai de livraison: 5-10 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement: 10000pcs/month
Fiber Interface: |
FC/PC |
Transmission Distance: |
20Km |
Fiber Wavelength: |
1310nm/1550nm |
Power Supply: |
1A@12VDC |
Power consumption: |
12W |
Size: |
26.5 x 16 x 4.5 cm |
Fiber Interface: |
FC/PC |
Transmission Distance: |
20Km |
Fiber Wavelength: |
1310nm/1550nm |
Power Supply: |
1A@12VDC |
Power consumption: |
12W |
Size: |
26.5 x 16 x 4.5 cm |

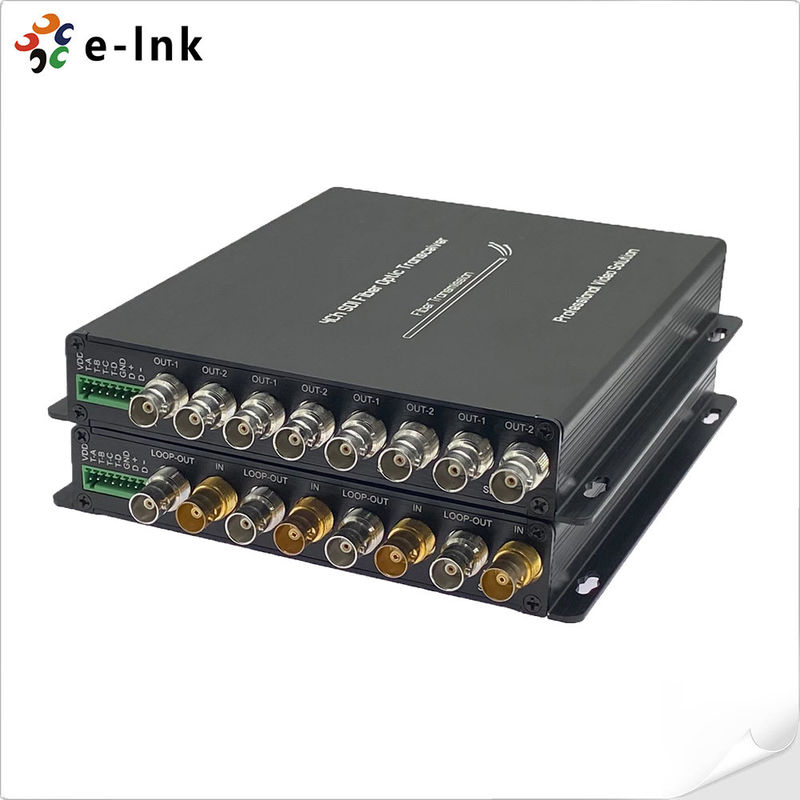

Modèle: série LNK-3GSDI-4V1DT
Résumé
La série LNK-3GSDI-4V1DT prend en charge le signal vidéo HD/3G-SDI standard haute définition à 4 canaux et RS485
Le signal E-link 3G-SDI vidéo sur les convertisseurs de fibre comprend:
un émetteur et un récepteur pour le signal 1080P 3G-SDI.
Le signal vidéo 3G-SDI passe par une seule fibre optique et prend en charge la sortie en boucle, 4Ch Tally et RS485 à l'envers.
La qualité vidéo est le niveau de diffusion non comprimé.
Caractéristiques
¢ Transmission vidéo 3G/HD-SDI à 4 canaux par fibre optique
- Égalisation automatique des câbles pour assurer l'intégrité du signal
¢ Réversion automatique 270Mbit/s - 1,48Gbit/s-3Gbit/s
Compatible directement avec les systèmes de caméra 3G/HD-SDI et prise en charge de la sortie 4Ch Loop
La transmission longue jusqu'à 20 km (12,5 miles) (autres distances optionnelles)
¢ Prend en charge 4Ch Tally
La transmission au niveau de diffusion sans compression numérique complet;
¢ Prise en charge de l'enregistrement à l'arrière RS485 1Ch et 4Ch Tally;
La température de fonctionnement (-10°C à +55°C)
Indices techniques
| Entrée SDI | Le système de télécommunication est basé sur les systèmes de télécommunication de type SMPTE, SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI et Telecom/Datacom |
| 270 Mbit/s - 1,48 Gbit/s 3 Gbit/s | |
| Numéro d'entrée: 4 | |
| Perte de réflexion: > 15DB | |
| Équilibre: 0 à 150 m @ 3 Gb/s | |
| Connecteur: BNC | |
| Sortie SDI | Numéro de sortie:4 |
| Niveau de signal: 800 mV nominale | |
| Temps de montée/baisse: indication de 200ps | |
| Dépassement: amplitude < 10% | |
| Perte de réflexion: > 15 dB | |
| Dithérine: < 0,2 UI | |
| Connecteur: 75Ω BNC | |
| Données | 1Ch RS-485 (full/half duplex) et prise en charge de NRZ, RZI et Manchester |
| Max. 57600bps pour RS485 | |
| Connecteur: borne à vis standard industriel | |
| 4Ch Tally: A, B, C, D | |
| Prise en charge du format vidéo SDI |
Le nombre de couleurs est calculé en fonction de l'intensité de l'écran.94; Il est possible d'enregistrer des images sur les réseaux sociaux.94; |
Application du projet
Informations relatives à la commande
| Les données de l'établissement doivent être fournies conformément à l'annexe I. | Vidéo HD-SDI 4-Ch avec sortie en boucle + 1Ch vers l'arrière RS485 + 4Ch Tally, SM 20km, FC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
| LNK-3GSDI-4V1D4T | Vidéo 4-Ch 3G-SDI avec sortie en boucle + RS485 vers l'arrière + 4Ch Tally, SM 20km, FC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
