Détails du produit
Lieu d'origine: Chine
Nom de marque: E-link
Certification: ISO9001 / CE / RoHS / FCC
Numéro de modèle: Série de LNK-M3G-1V
Conditions de paiement et d'expédition
Quantité de commande min: 1Pair
Prix: Negotiate
Détails d'emballage: Emballage standard en carton pour le convertisseur de fibres SDI
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union, MoneyGram, Paypal ou tout autre moyen de paiement
Capacité d'approvisionnement: 1000000 pièces/mois
Connecteur: |
IDS |
Longueur d'onde: |
1310 nm/1550 nm |
Enveloppe: |
Casse en aluminium |
Type de données: |
Tally ou RS485 r inverse |
Température de fonctionnement: |
-20℃~+70℃ |
Les dimensions (Wxdxh): |
80 x 42 x 22 mm |
Connecteur: |
IDS |
Longueur d'onde: |
1310 nm/1550 nm |
Enveloppe: |
Casse en aluminium |
Type de données: |
Tally ou RS485 r inverse |
Température de fonctionnement: |
-20℃~+70℃ |
Les dimensions (Wxdxh): |
80 x 42 x 22 mm |

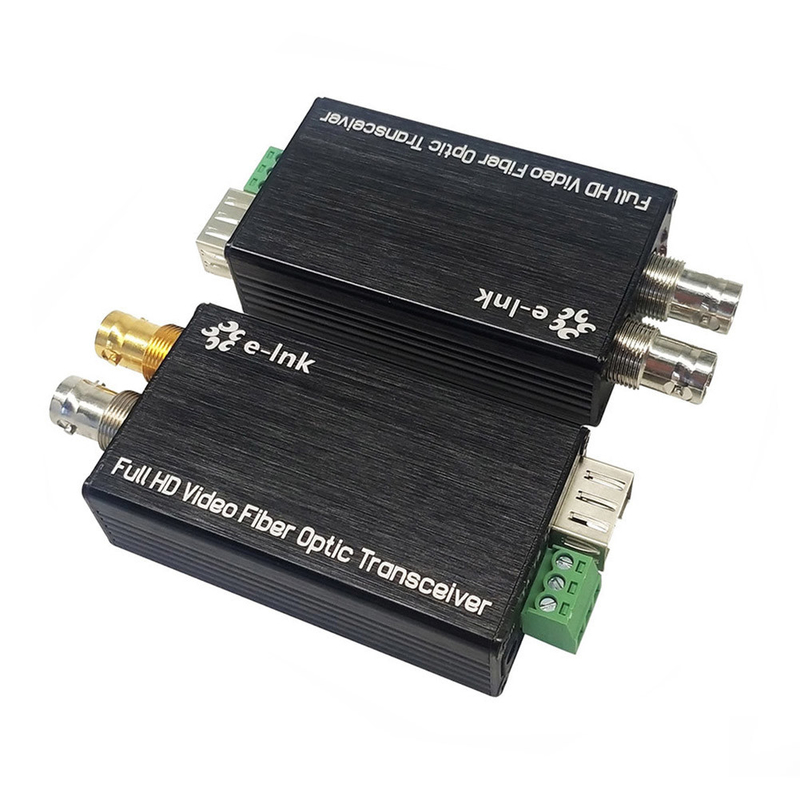

Mini-convertisseur de fibre optique SDI avec capacité de transmission longue jusqu'à 80 km
Convertisseur de fibre SDILes avantages:
Chaque chaîne comprend 8 canaux audio intégrés.
- l'équilibrage automatique des câbles, utilisé pour tous les débits inférieurs à 3,2 Gb/s (Belden 1694A);
¢ Réversion automatique 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directement compatible avec les systèmes de caméra HD-SDI
Capacité de transmission à longue distance jusqu'à 80 km
L'échange à chaud et la prise à chaud;
- Gérer tous les modèles pathologiques, transmission de niveau de diffusion entièrement numérique sans compression;
- Indication de l'état de la LED pour surveiller les conditions de travail;
► Super optic dynamic range and free of adjustment;
¥ longueur d'onde CWDM de 1470 à 1610 nm facultative;
- une gamme de températures ultralarge (-20°C à +70°C) adaptée à divers environnements;
Résumé
Le convertisseur de fibres de type mini 3G/HD-SDI de la série LNK-M3G-1V prend en charge la vidéo 3G/HD-SDI à 1 canal (audio
intégré) & Tally ou signal RS485 inversé transmis par câble à fibre optique, et surveiller le signal
La connexion E-link 3G/HD-SDI vidéo sur convertisseurs à fibre comprend une
un émetteur et un récepteur pour le signal 3G/HD-SDI 1080P.
¢ Enregistrement de films d'animaux
Les événements diffusés en direct sur fibre
¢ Réseaux de surveillance sans erreur de haute performance dans l'armée ou la sécurité;
¢ Système intelligent de surveillance du trafic
¢ Systèmes de sécurité
- la surveillance industrielle (électricité, chimie, acier, pétrole, chemin de fer, etc.)
¢ Surveillance militaire (entrepôt, frontière, garde, etc.)
Le stade (pour la vidéo HD en direct, la transmission audio)
Les dimensions
Besoin d'électricité
Vue d'ensemble de l'interface et des LED
Instruction à l'installation
1.Avant d' installer
Vérifiez le produit à la réception pour tout dommage visible qui pourrait avoir été causé pendant le transport.
Les États membresContenu de l' emballage:
Transmetteur à fibre SDI x 1
Récepteur à fibre SDI x 1
Adaptateur d'alimentation 2
Manuel d'utilisation x 1
(2) Veuillez lire attentivement le manuel d'utilisation avant d'installer le produit.
(3) Veuillez lire attentivement les instructions de sécurité
4) N'ouvrez pas le dispositif;
(5) S'il vous plaît noter l'autocollant sur les dispositifs, T est l'émetteur, R est le récepteur.
2.Procédure d'installation
(1) Connectez l'émetteur optique et la caméra ou tout autre dispositif de sortie.
Puis allumez l'appareil.
(2) Connectez le récepteur optique et le moniteur et connectez-le à la fibre.
3.TALLY ou RS485 à l'enversConnexion:
Transmetteur TALLY ou RS485 Connexion de sortie de signal: (peut actionner directement l'indicateur LED)
| TA | La tuberculose | TC | |
| LED allumé | LED - | LED + | N/A |
| LED éteint | N/A | LED+ | LED- |
| RS485 à l'envers | Données + | Les données... | N/A |
Recepteur TALLY ou RS485 Connexion d'entrée de signal: (le type de charge LED convient à la conduite OC LED - conducteur)
| TA | La tuberculose | TC | |
| Le compte | Entrée de signal | Com | Com |
| RS485 à l'envers | Données + | Les données... | N/A |
Instructions relatives à la responsabilité
Indices techniques
| Interface à fibre optique | |
| Interface à fibres | LC simple |
| Distance de transmission | 550m à 20Km |
| Longueur d'onde | 1310 nm/1550 nm |
| Vidéo | |
| Interface vidéo | BNC |
| Impédance d'entrée/sortie vidéo | 75Ω |
| Voltage d'entrée/sortie vidéo | Le débit d'électricité doit être supérieur ou égal à: |
| Taux de bits vidéo | Maximum de 3,2 Gb/s |
| Gain différentiel (10% à 90% APL) | < 1% |
| Prise en charge du format SDI | 625/25 PAL |
| Le nombre de personnes concernées par le traitement est déterminé en fonction de la catégorie de personnes concernées par le traitement. | |
| 720p50, 720p59. Je vous en prie.94 | |
| 1080i 23/24/30/50/59. Je vous en prie.94 | |
| 1080P 23.98/24/30/50/60 | |
| Norme SDI vidéo | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| Interface série SMPTE424M 3 Gb/s | |
| Données | |
| Interface physique | Terminus à vis de type industriel |
| Type de données | Tally ou RS485 inverse |
| Soutien en matière de fréquence/taux |
Max. 115200 bps pour le RS422 Max. 57600bps pour RS485 |
| RSE | < 109 |
| Électricité | |
| Adaptateur de puissance | DC 5 à 25 V |
| Consommation d'électricité | Pour les appareils électroniques |
| Indicateur LED | |
| DSI | Vidéo SDI |
| P/T | Énergie |
| Les appareils électroménagers | |
| Les dimensions (LxWxH) | 80 x 42 x 22 mm |
| Le poids | 1 kg par paire |
| Enveloppe | Casse en aluminium |
| Options de montage | Sur le bureau |
| Environnemental | |
| Température de fonctionnement | -20°C+70°C |
| Température de stockage | -40°C+80°C |
| Humidité de travail | 0 à 95% |
| Résultats de l'enquête | ≥ 100000 heures |
Le forfait comprend
Le forfait comprend
Émetteur SDI x 1
Le récepteur SDI x 1
Module SFP x 2
Le manuel d'utilisation
Veuillez vérifier que tous les articles sont inclus dans la boîte. Si quelque chose manque, veuillez contacter le vendeur.
